Empfehlungen zur Montage des Hausbausatzes

Grundlegende Parameter und Abmessungen der SIPwall-Paneele

„SIPwall“-Paneele sind eine hochtechnologische, monolithische dreischichtige Konstruktion aus 2 Platten OSB – Oriented Strand Board (OSB-3) mit einer Dicke von 12 mm und hartem EPS (PPS-14) mit einer Dicke von 100–200 mm.

Die Paneele werden mit einem einkomponentigen Polyurethankleber vom Typ „LAPROL“ (TU 2224-076-10488057-2014, Marken: LAPROL PP 2122-65, LAPROL PP 2122-45) unter einem Pressdruck von bis zu 18 t verklebt. Dank der monolithischen Verklebung halten solche Paneele einer vertikalen Last von bis zu 10 t und einer Querlast von 2 t auf 1 m² stand (für den Bau von Cottages genügen 350 kg auf 1 m²).

Zur Verbindung der „SIPwall“-SIP-Paneele zu einer einheitlichen Konstruktion verwenden wir trockenes gehobeltes Schnittholz. Dadurch bildet sich im Inneren der Wand ein steifer Holzrahmen. Dieser Rahmen kann die gesamte auf die Wände des Gebäudes übertragene Last allein tragen. Deshalb kann ein nach der „SIPwall“-Technologie gebautes Haus der Klasse der Rahmenbauten zugeordnet werden.

Abbildung	Größe, mm	Fläche, m²	Gewicht mit Holz, kg	Gewicht ohne Holz, kg

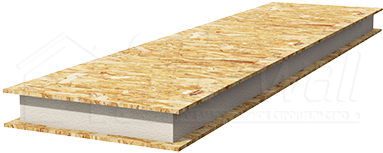

	2500 × 620 × 124	1,55	33,68	25,96

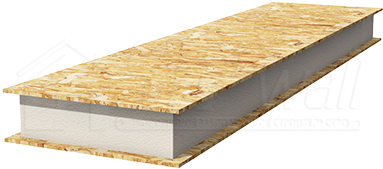

	2500 × 620 × 174	1,55	38,66	26,82

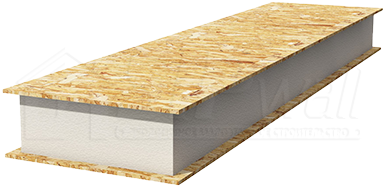

	2500 × 620 × 224	1,55	42,86	27,66

Abbildung	Größe, mm	Fläche, m²	Gewicht mit Holz, kg	Gewicht ohne Holz, kg

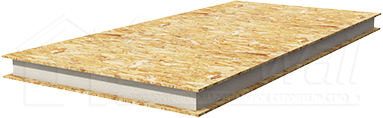

	2500 × 1250 × 124	3,125	54,6	49,96

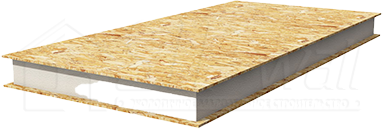

	2500 × 1250 × 174	3,125	57,77	50,77

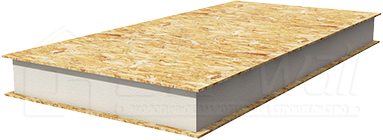

	2500 × 1250 × 224	3,125	60,91	51,59

Abbildung	Größe, mm	Fläche, m²	Gewicht mit Holz, kg	Gewicht ohne Holz, kg

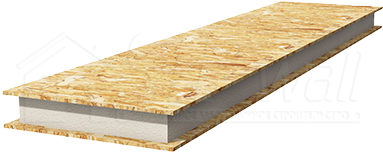

	2800 × 620 × 124	1,736

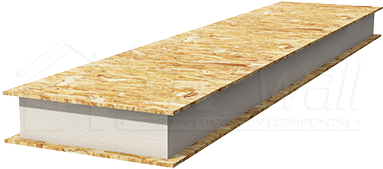

	2800 × 620 × 174	1,736

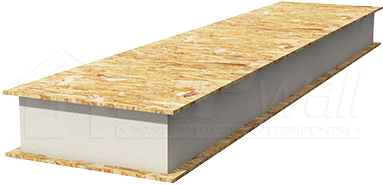

	2800 × 620 × 224	1,736

Abbildung	Größe, mm	Fläche, m²	Gewicht mit Holz, kg	Gewicht ohne Holz, kg

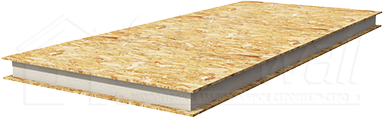

	2800 × 1250 × 124	3,5	60,24	55,72

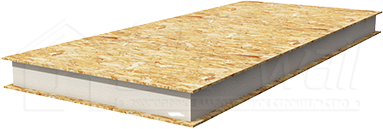

	2800 × 1250 × 174	3,5	63,22	56,46

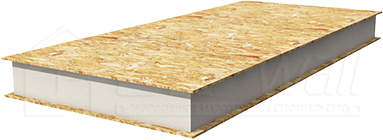

	2800 × 1250 × 224	3,5	66,35	57,35

Legende

• OSB – Oriented Strand Board (Grobspanplatte);
• PPS-14 – EPS-Platte.

Kennzeichnung von Paneelen, Balken und Pfosten

• Pp – Deckenpaneel.
• 2Pp – Deckenpaneel des Erdgeschosses.
• 3Pp – Deckenpaneel des zweiten Geschosses.
• Psn – Außenwandpaneel.
• 2Psn – Außenwandpaneel des zweiten Geschosses.
• 3Psn – Außenwandpaneel des dritten Geschosses.
• Psv – Innenwandpaneel.
• 2Psv – Innenpaneel des zweiten Geschosses.
• 3Psv – Innenpaneel des dritten Geschosses.
• Kp – Dachpaneel (bei einer Dachfläche).
• 1Kp – Dachpaneel (Dachfläche 1).
• 2Kp – Dachpaneel (Dachfläche 2).
• 3Kp – Dachpaneel nach Dachflächen.
• Pr – Pfette.
• Mr – Mauerlatte.
• BK – Firstbalken.
• Op.st. – Auflagerstütze.
• Vsh. – eingenähtes Brett.
