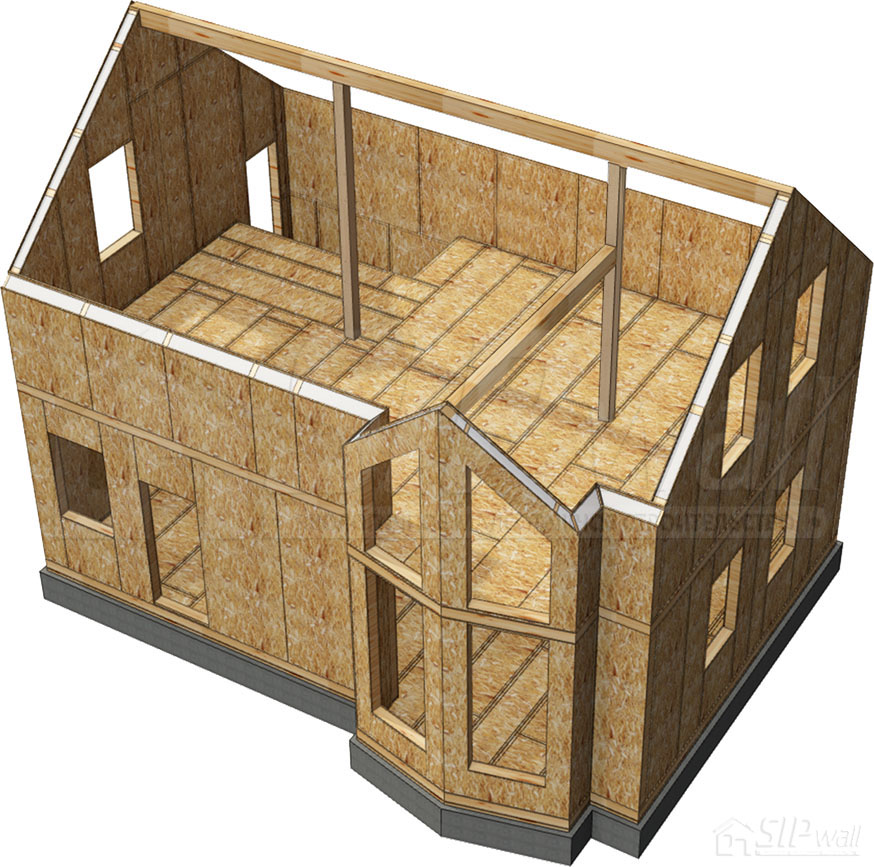

Montage von Stützen und Balken im Haus
Die Montage von Stützen und Balken beginnt mit dem Studium ihres Verlegeplans und ihrer Kennzeichnung. Die Stützen werden an den eingenähten Deckenbalken (oder Nut-Feder-Verbindungen) mit verstärkten Winkeln KPW-4 (105 × 105 × 90 × 2,5 mm) und Schrauben 6 × 80 mm (10 Stk. pro Winkel) befestigt. Für die Balken werden in den tragenden Paneelen im Werk Pfosten eingenäht und Aufnahmen hergestellt. Balken und Pfosten werden untereinander mit verstärkten Winkeln KPW-4 (105 × 105 × 90 × 2,5 mm) und Schrauben 6 × 80 mm befestigt. Auf dem Auflager werden die Balken mit einer Metallplatte 100 × 300 mm und Schrauben 3,5 × 41 mm in der Länge verbunden. Ein Balken kann mit einem Holzauflager OBR-R 150 × 150 × 76 × 2 mm und Schrauben 6 × 80 mm an einem anderen Balken befestigt werden. Die wichtigsten Konstruktionsknoten siehe Anlage Nr. 2. Album der technischen Lösungen – Konstruktionsknoten der SIP-Paneele: Ausführung von Balken und Stützen.
Bevor mit der nächsten Bauetappe begonnen wird, muss die Montage der Konstruktion gemäß der Bauaufsicht geprüft werden (Anlage Nr. 1. Technische Bauaufsicht beim Bau eines SIP-Paneelhauses nach der SIPwall-Technologie).
