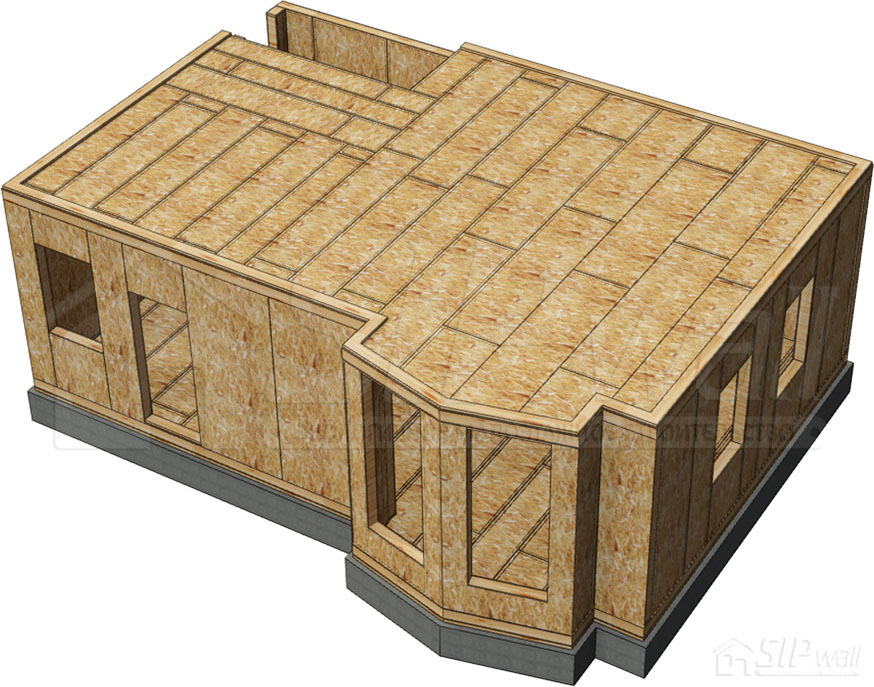

2. kat duvarlarının alt bağlantı kuşağının montajı
Ara katın 1. kat taşıyıcı duvarlarının üst bağlantı tahtasına sabitlenmesi, 2. kat taşıyıcı duvarların alt bağlantı tahtasından JD plus vidalar veya benzerleri ile yapılır: takviyeli panellerde (620 × 2800 mm) ara kata gömülü kirişlerin bulunduğu noktalarda bir kirişte bir, takviyesiz panellerde (1250 × 2800 mm) ise her gömülü kirişte; ayrıca uzun kenar boyunca 1250 mm aralıkla (vida uzunluğu ara katın kalınlığına bağlıdır). Duvar panellerinin alt bağlantı tahtası, ara kat kenarından levha kalınlığı kadar, yani 12 mm mesafeye yerleştirilir; bağlantı kuşağının ara katla temas ettiği yüzey köpükle doldurulur (ara kat bağlantı düğümlerinin ayrıntıları için bkz. “Ek No. 2. Teknik Çözümler Albümü – düğüm noktaları”). Ara kat I-kirişli SIP panellerden yapılmışsa, sabitleme 2. kat taşıyıcı duvarların alt bağlantı tahtasından 1. kat taşıyıcı duvarların üst bağlantı tahtasına JD plus vidalar veya benzerleriyle, 1250 mm aralıkla yapılır (vida uzunluğu ara katın kalınlığına bağlıdır), ancak I-kirişlerin içinden geçirilmez.
Bağlantı tahtasını ara kata sabitlemek için vida boyutunun seçimi
- 174 mm kalınlığında ara kat paneli — JD plus vidalar 260 mm veya benzerleri
- 224 mm kalınlığında ara kat paneli — JD plus vidalar 300 mm veya benzerleri
Bir sonraki inşaat aşamasına geçmeden önce, teknik denetim uyarınca konstrüksiyonun montajı kontrol edilmelidir (Ek No. 1. SIPwall teknolojisiyle SIP panelli ev inşaatının teknik denetimi).
