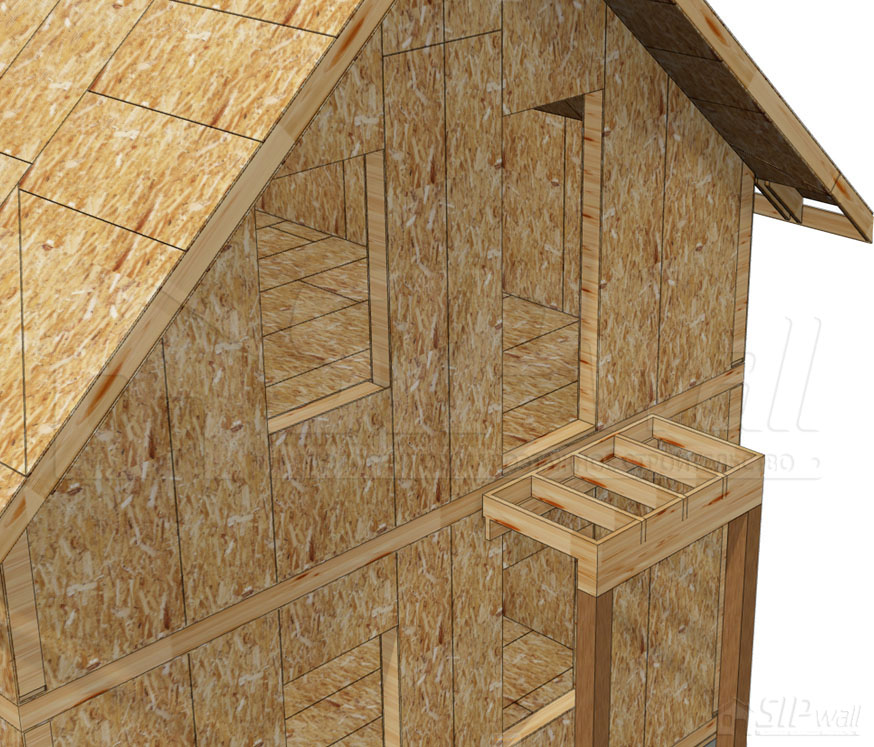

Balkon montajı
Balkon döşeme laglar, duvar panellerinin içine dikilmiş dikmelere 6 × 80 mm vidalarla 2 adet sabitlenen 40 × 150 mm mesnet tahtası üzerine yerleştirilir (lag açıklığı 2000 mm'den azsa). Döşeme lagların kendisi 90 mm vidalarla sabitlenir (mesnet başına 4 adet). Balkon döşeme laglar, duvar panellerinin içine dikilmiş dikmelere 6 × 120 mm vidalarla 2 adet sabitlenen 80 × 150 mm mesnet kerestesi üzerine yerleştirilir (lag açıklığı 2100 mm'den fazlaysa). Döşeme lagların kendisi 90 mm vidalarla sabitlenir (mesnet başına 4 adet). Laglar için 80 × 150 mm ve 80 × 200 mm tahtalar, 4,2 × 64 mm vidalarla 150 mm aralıkla şaşırtmalı olarak birbirine dikilir. Lag aralığı hesaba göre alınır. Dikmelerin montajı, birinci kat kirişine KPW-4 güçlendirilmiş köşebentlerle (105 × 105 × 90 × 2,5 mm) yapılır. Kirişler ve dikmeler birbirine KPW-4 güçlendirilmiş köşebentler (105 × 105 × 90 × 2,5 mm) ve 6 × 80 mm vidalarla sabitlenir. Mesnette kirişler boyuna, 100 × 300 mm metal plaka ve 3,5 × 41 mm vidalarla birleştirilir. Bir kiriş, başka bir kirişe OBR-R kiriş mesnedi 150 × 150 × 76 × 2 mm ve 6 × 80 mm vidalarla sabitlenebilir.
Yapıların ana detayları için Ek No. 6'a bakın. Teknik Çözümler Albümü – sundurma, teras, balkon ve saçak yapımı.
Bir sonraki inşaat aşamasına geçmeden önce, teknik denetim uyarınca konstrüksiyonun montajı kontrol edilmelidir (Ek No. 1. SIPwall teknolojisiyle SIP panelli ev inşaatının teknik denetimi).
