Çatı montajı
SIP panellerden çatı montajı

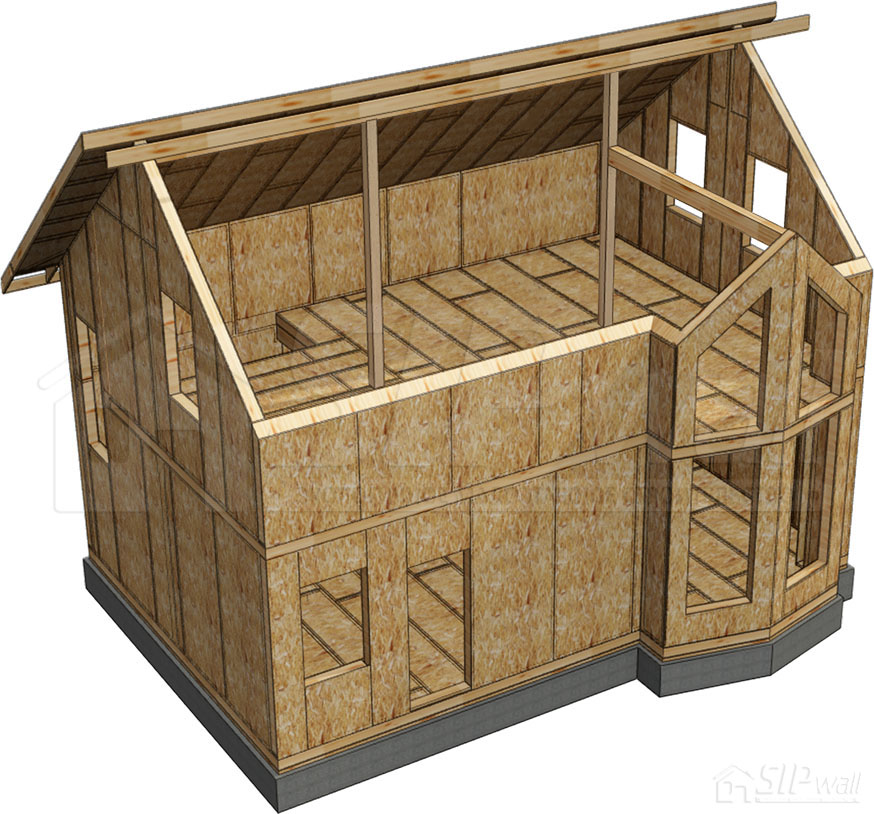

Çatı panellerinin montajı

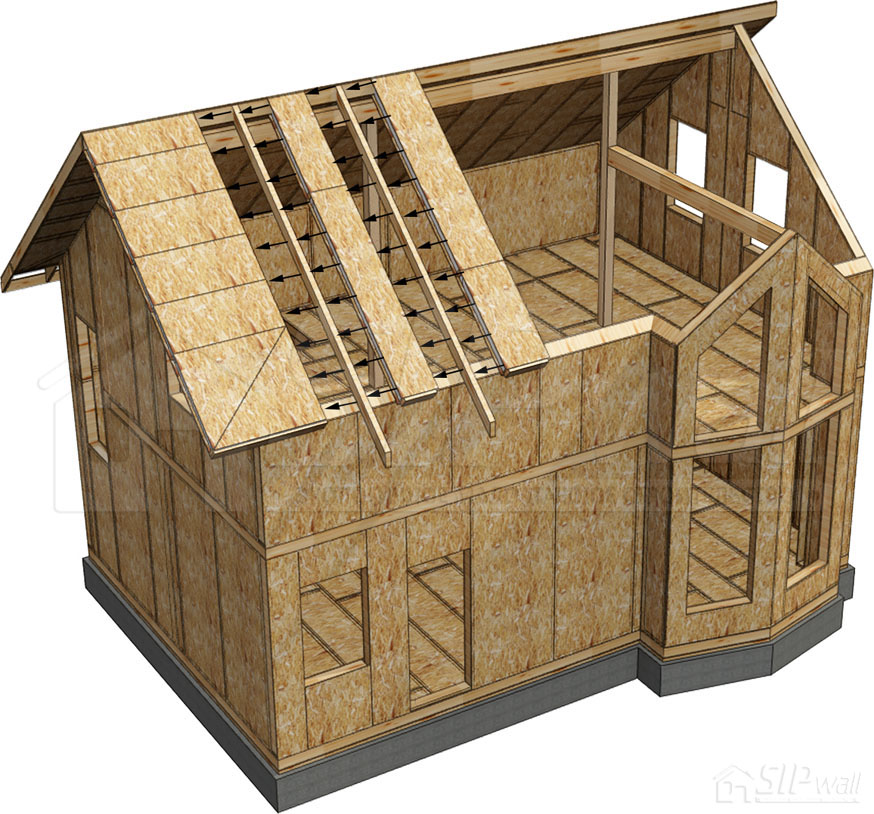

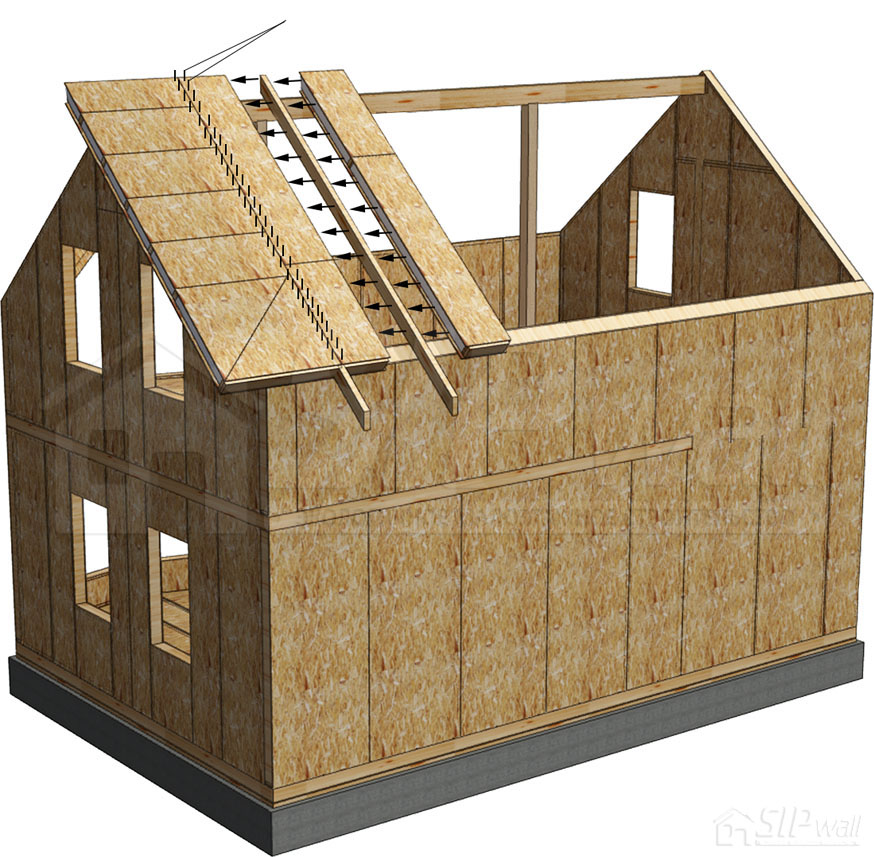

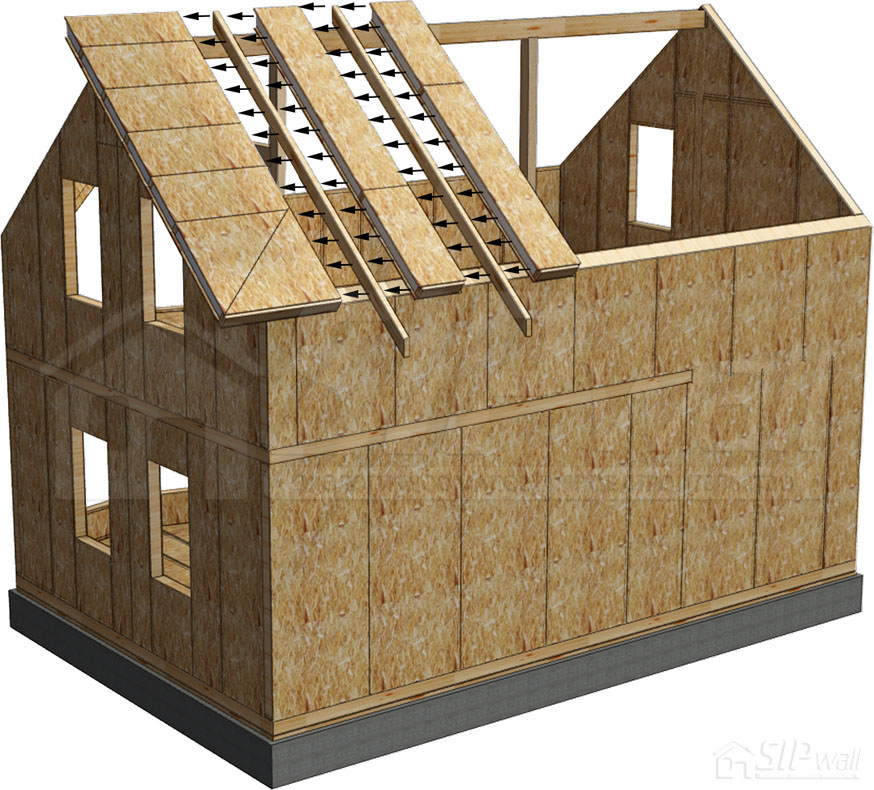

Mertek – çatı kaplamasının kar örtüsünden, rüzgardan ve kaplamanın ağırlığından gelen yükleri taşıyan taşıyıcı elemanıdır. Çatı panellerinin kalınlığına bağlı olarak kuru planyalanmış kereste veya tahtadan (37 × 197 mm, 74 × 147 mm) yapılır. Döşeme panellerine dikilen laglara benzer şekilde dikilir. Çatı panellerinin montajına bir kaşkol (alın duvarı) tarafından başlanır. Önce ilk panel monte edilir, ardından alın duvarı boyunca uzatılır. Sonra, önceden köpürtülmüş yive mertek yerleştirilir, paneller vidalarla mertege dikilir, ardından süreç tekrarlanır (mahya kirişi boyunca panellerin ve mertekler eklenmesi). Mertekler taşıyıcı elemanlara JD plus vidalarla veya benzerleriyle, her mesnete birer adet sabitlenir (vida uzunluğu çatı panellerinin kalınlığına bağlıdır). Mertekler yerleştirilmeden önce tüm yivler montaj köpüğüyle önceden köpürtülür.
- Taşıyıcı duvarlara vidalarla sabitleme:
- 174 mm kalınlığında ara kat paneli — JD plus vidalar 240 mm veya benzerleri
- 224 mm kalınlığında ara kat paneli — JD plus vidalar 300 mm veya benzerleri
- Kirişlere ve aşıklara vidalarla sabitleme:
- 174 mm kalınlığında ara kat paneli — JD plus vidalar 260 mm veya benzerleri
- 224 mm kalınlığında ara kat paneli — JD plus vidalar 320 mm veya benzerleri
Yapıların ana detayları için Ek No. 2'a bakın. Teknik Çözümler Albümü – SIP panel yapı detayları: Evin çatısı.
Bağlama tahtasının montajı ve sabitlenmesi

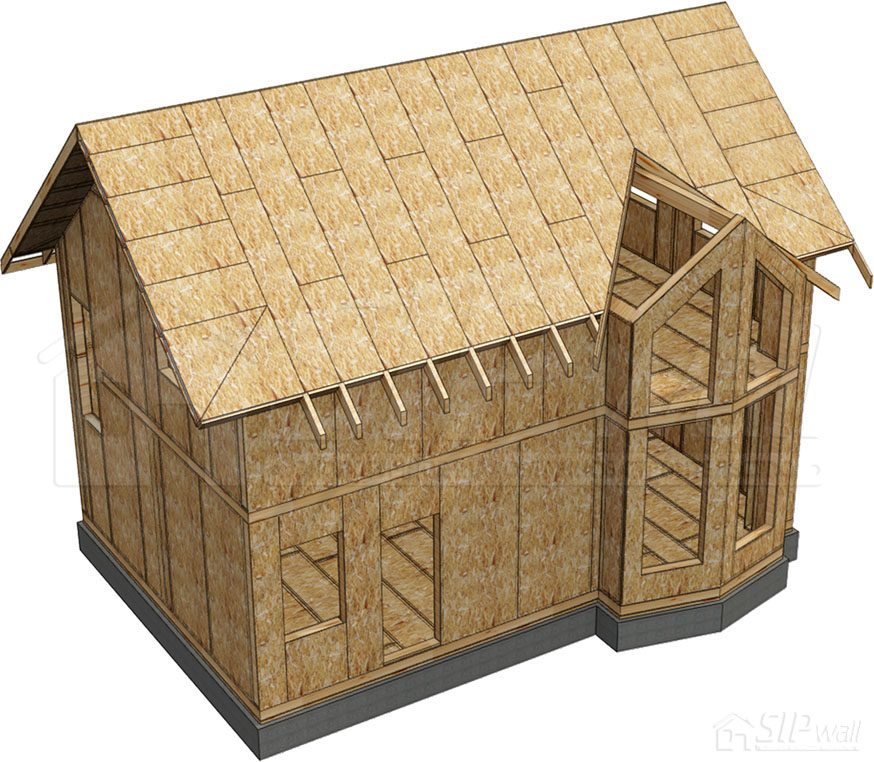

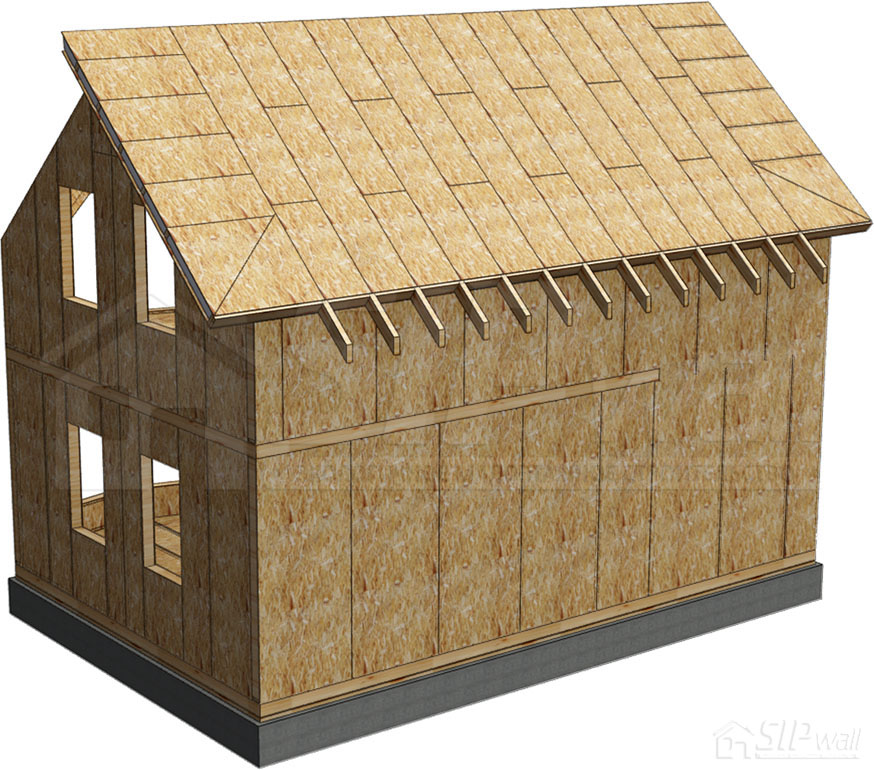

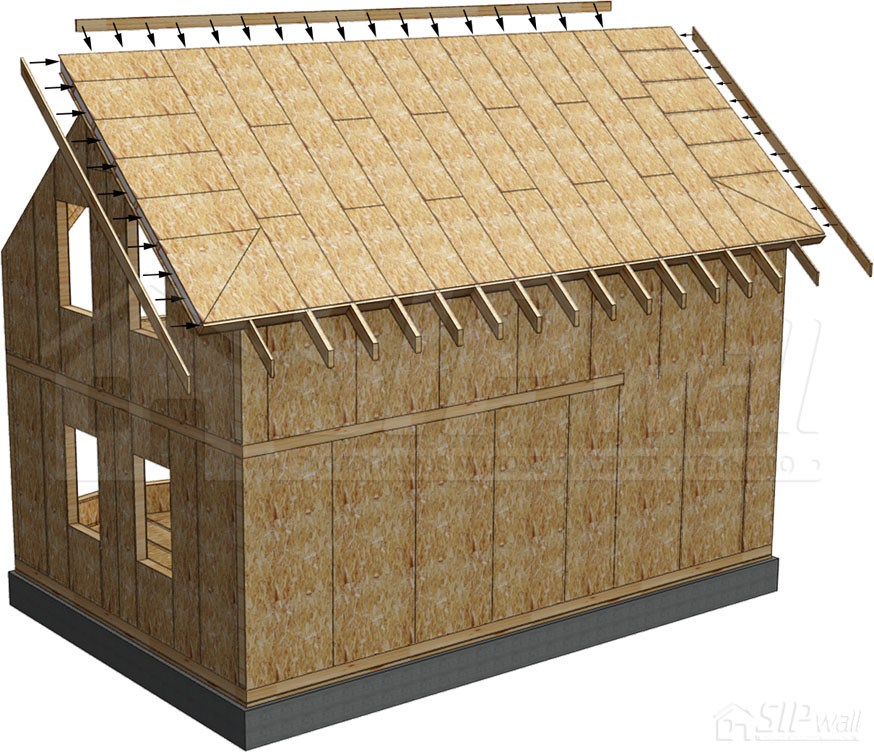

Bir çatı yüzeyinin montajı tamamlandıktan sonra yiv köpürtülerek çevre boyunca bağlama yapılır. 3,5 × 41 mm vidalarla OSB üzerinden 150 mm aralıkla dikilir.

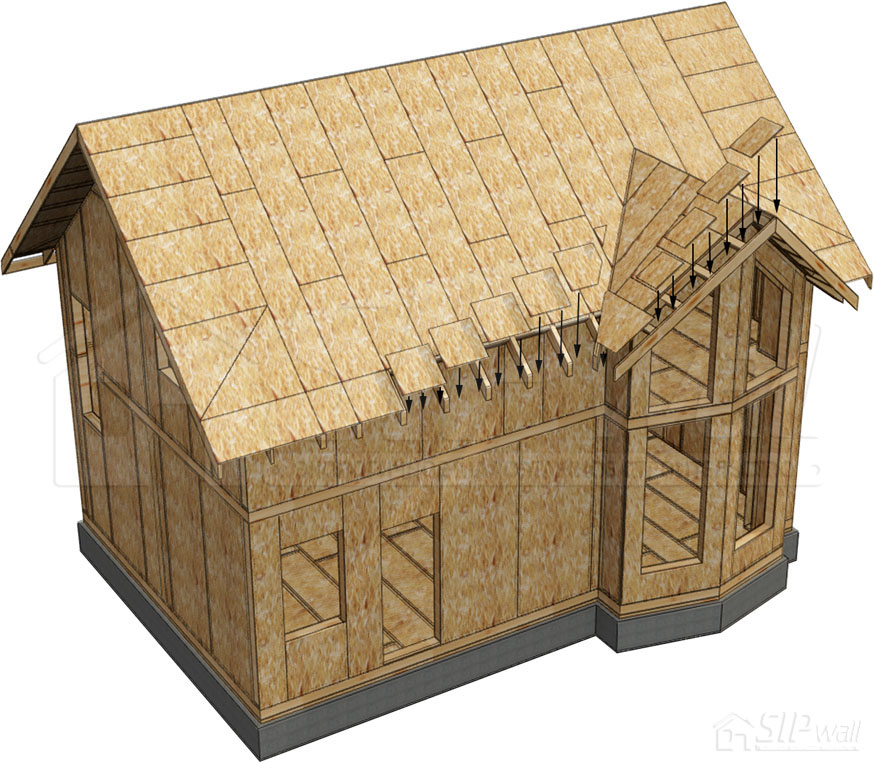

Çıkmaların OSB levhalarla kaplanması

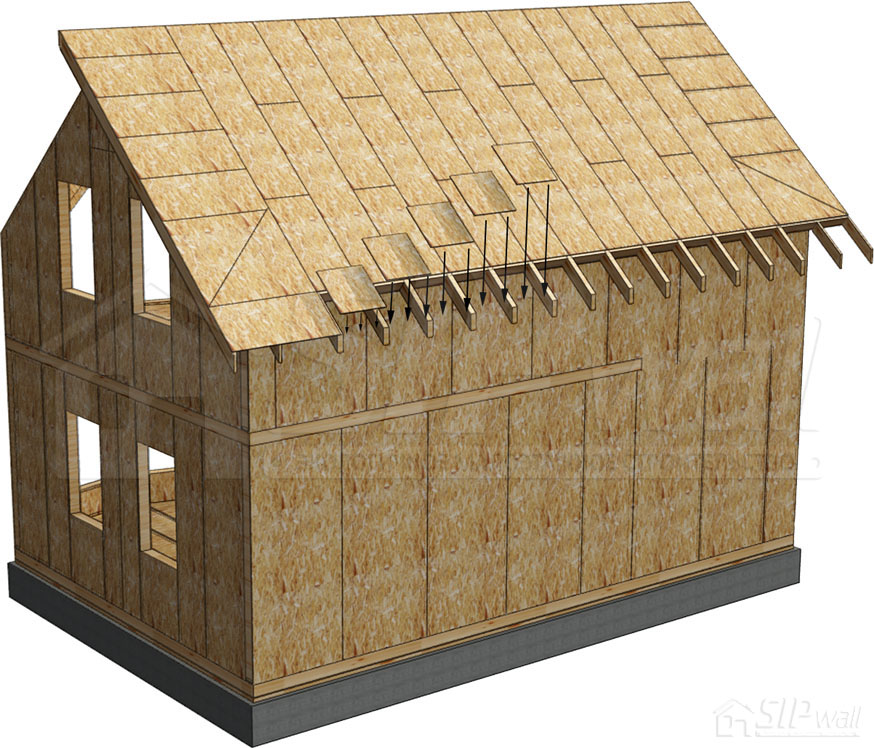

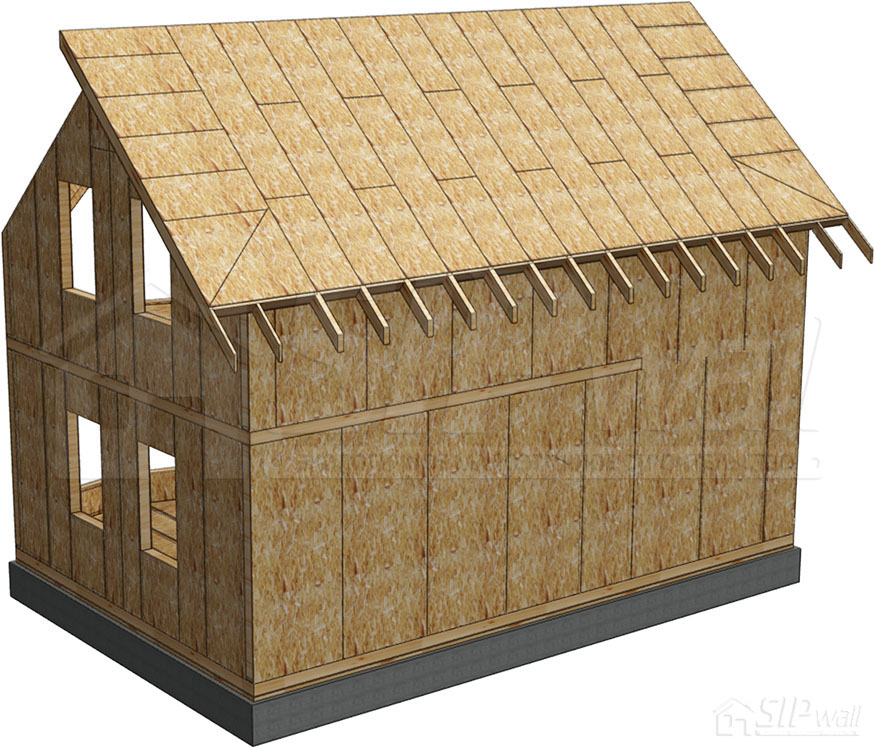

Çatı montajının bir sonraki aşaması çıkmaların OSB levhalarla kaplanmasıdır. Sabitleme, mertege 3,5 × 41 mm vidalarla 100-150 mm aralıkla yapılır.

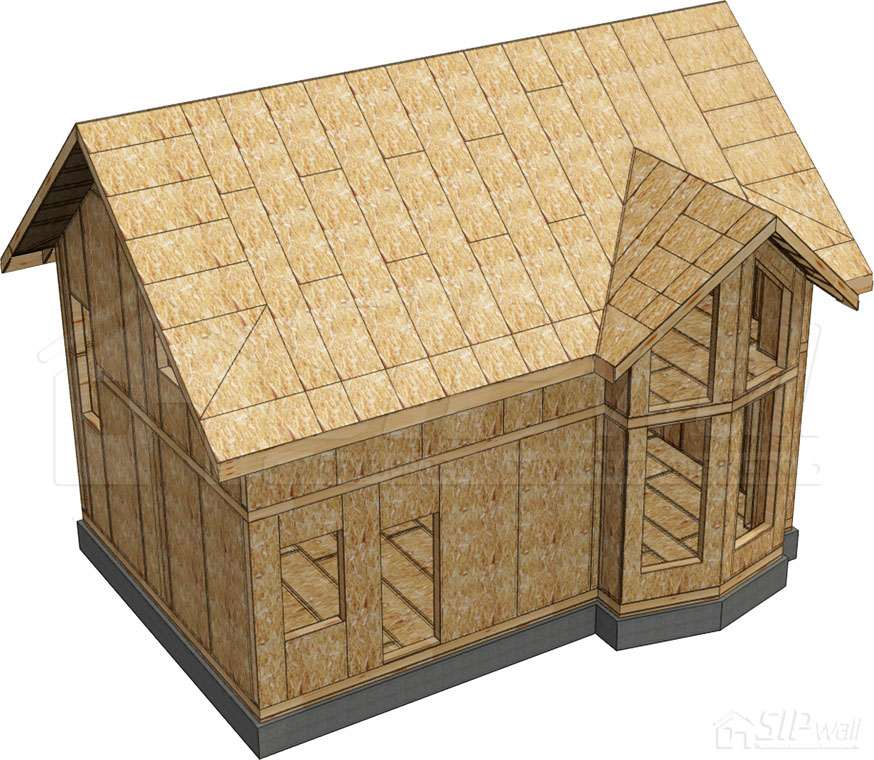

Saçak tahtasının montajı

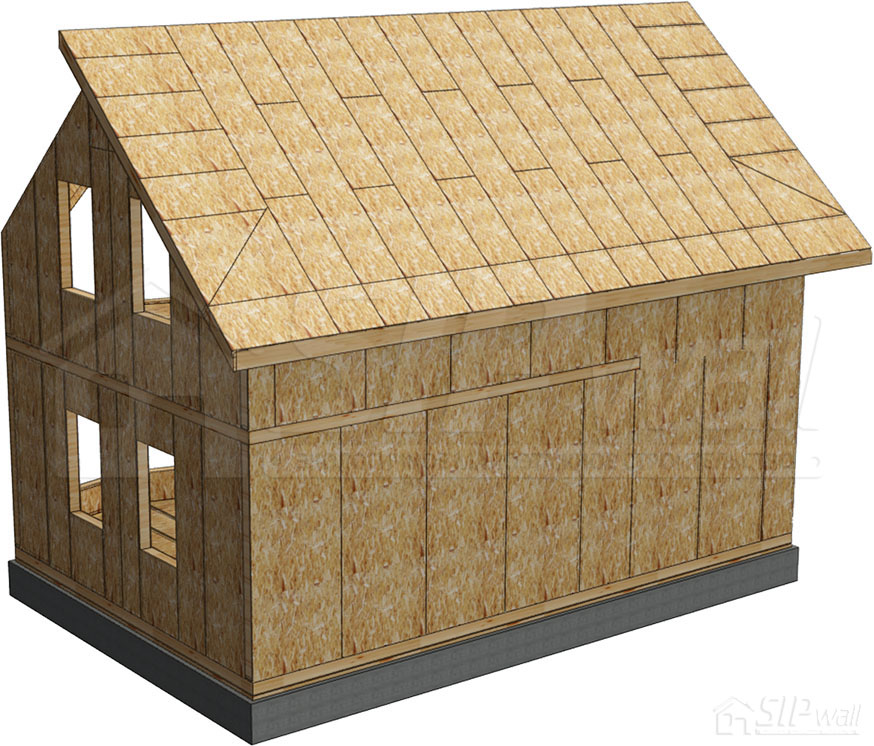

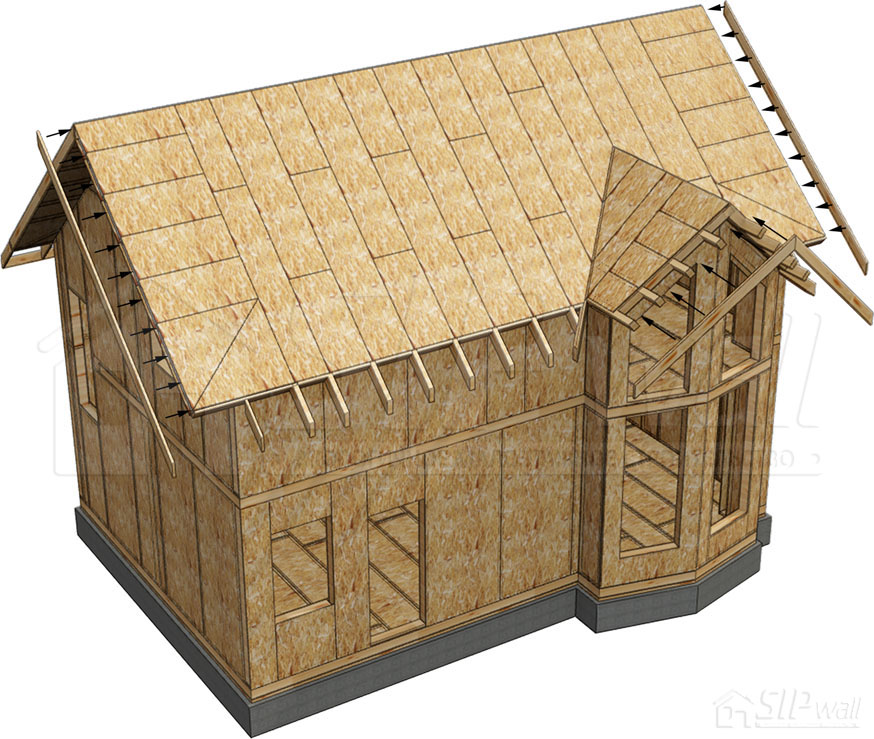

Çatı montajı tamamlandığında saçak tahtası monte edilir. Saçak tahtası her merteğe, saçak tahtası başına 2 vida ile sabitlenir. Sonraki çatı yüzeylerinin montajı aynı şekilde yapılır. Yapıların ana detayları için Ek No. 2'e bakın. Teknik Çözümler Albümü – SIP panel yapı detayları: Evin çatısı.
Bir sonraki inşaat aşamasına geçmeden önce, teknik denetim uyarınca konstrüksiyonun montajı kontrol edilmelidir (Ek No. 1. SIPwall teknolojisiyle SIP panelli ev inşaatının teknik denetimi).
Soğuk mertek sisteminin montajı (beşik)

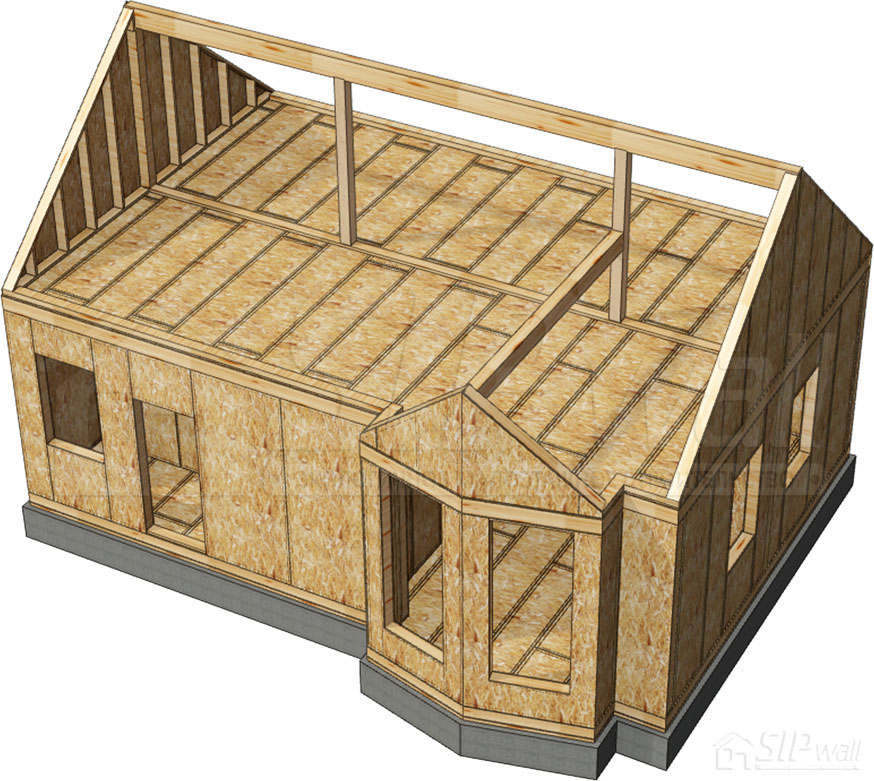

Soğuk çatının mertek altı yapısının montajı

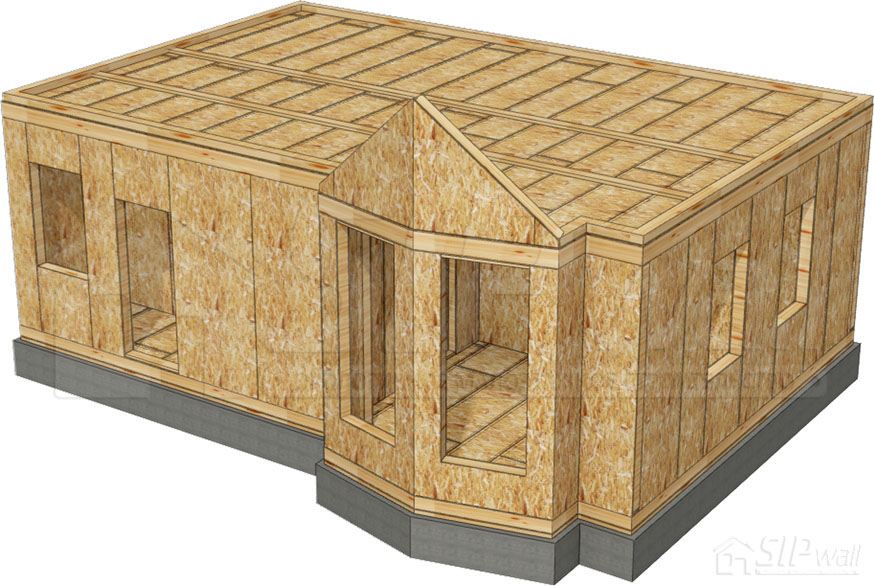

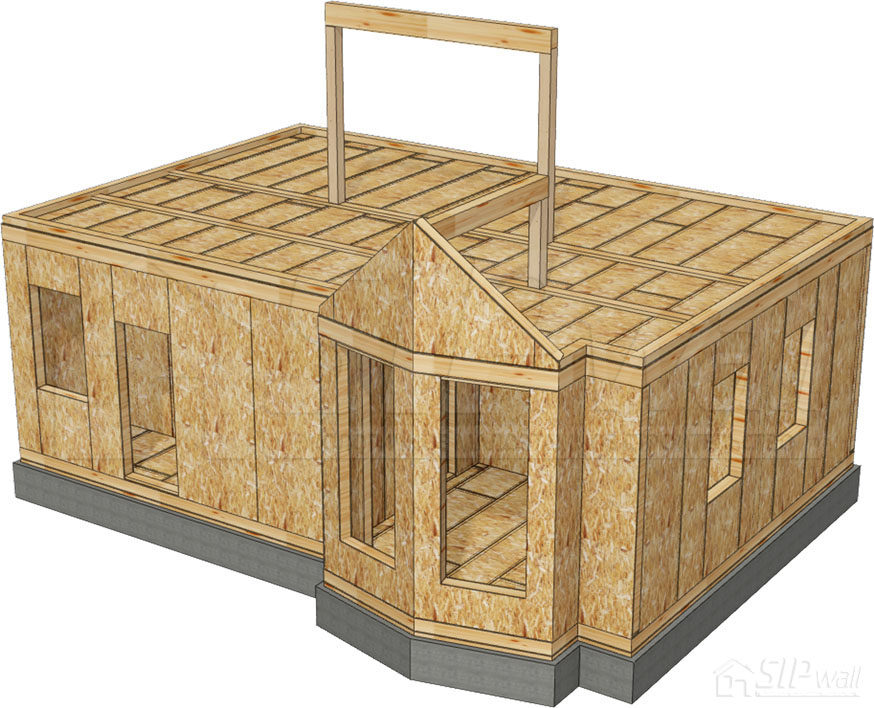

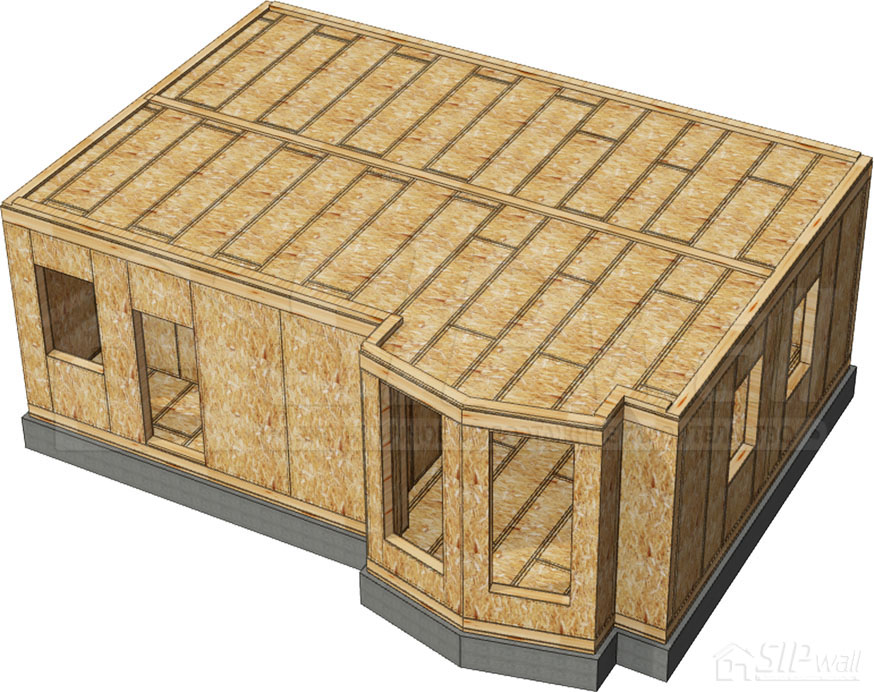

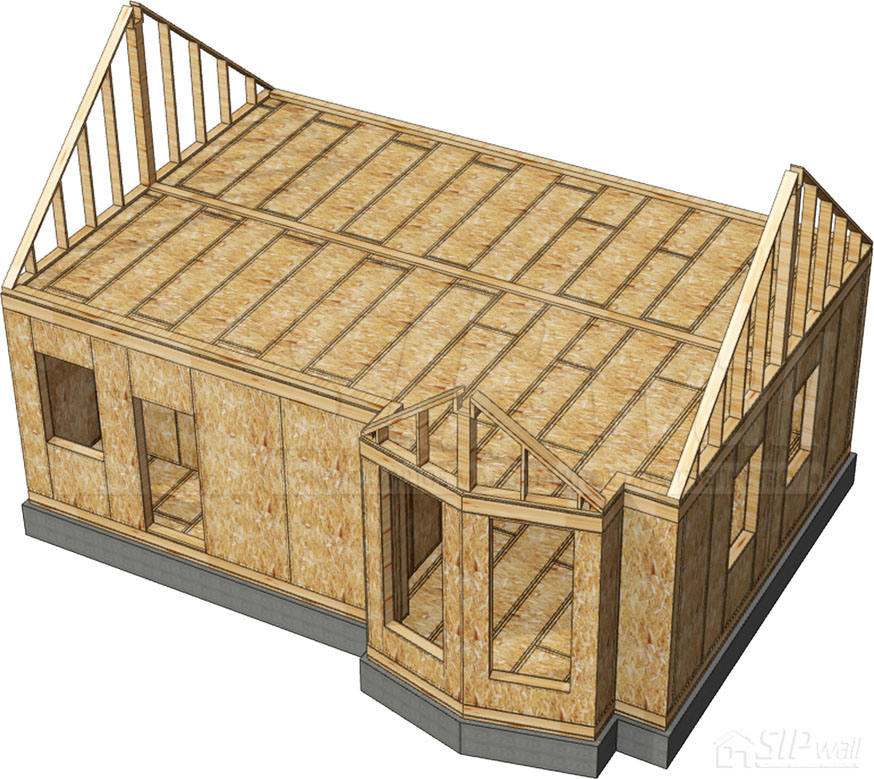

Mertek altı yapısının montajı, tüm elemanların yerleşim şemasının incelenmesiyle başlar. Mauerlat (duvar başlığı), iki adet 40 × 150 mm tahtadan dikilir ve projeye göre döşemeye dikilmiş laglara 6 × 160 mm vidalarla, 1250 mm aralıkla 2 adet veya her ikinci laga sabitlenir. Döşemede I kesitli kirişler varsa, mauerlat 1250 mm aralıkla, ancak I kesitli kirişten geçirilmeden, JD plus 8 × 300 mm vidalarla veya benzerleriyle mauerlatın ilk tahtası üzerinden sabitlenir. Çatı arası dikmeleri altındaki 40 × 150 mm bağlama tahtası, döşemeye dikilmiş laglara 4,2 × 90 m vidalarla, 1250 mm aralıkla 2 adet veya her ikinci laga sabitlenir. Döşemede I kesitli kirişler varsa, bağlama 1250 mm aralıkla, ancak I kesitli kirişten geçirilmeden, JD plus 8 × 300 mm vidalarla veya benzerleriyle sabitlenir. Dikme ve kirişlerin montajı, yerleşim şeması ve işaretlemenin incelenmesiyle başlar. Dikmeler, çatı arası döşemesinin bağlama tahtasına KPW-4 güçlendirilmiş köşebentlerle (105 × 105 × 90 × 2,5 mm) sabitlenir. Kirişler ve dikmeler birbirine KPW-4 güçlendirilmiş köşebentler (105 × 105 × 90 × 2,5 mm) ve 6 × 80 mm vidalarla sabitlenir. Mesnette kirişler boyuna, 100 × 300 mm metal plaka ve 3,5 × 41 mm vidalarla birleştirilir. Bir kiriş, başka bir kirişe OBR-R kiriş mesnedi 150 × 150 × 76 × 2 mm ve 6 × 80 mm vidalarla sabitlenebilir. Yapıların ana detayları için Ek No. 5'a bakın. Teknik Çözümler Albümü – Mertek sisteminin yapımı.
Alın duvarları (kaşkoller) taşıyıcı çerçeve duvarlara benzer şekilde monte edilir ve dışarıdan projeye göre 12 mm OSB ile kaplanır.

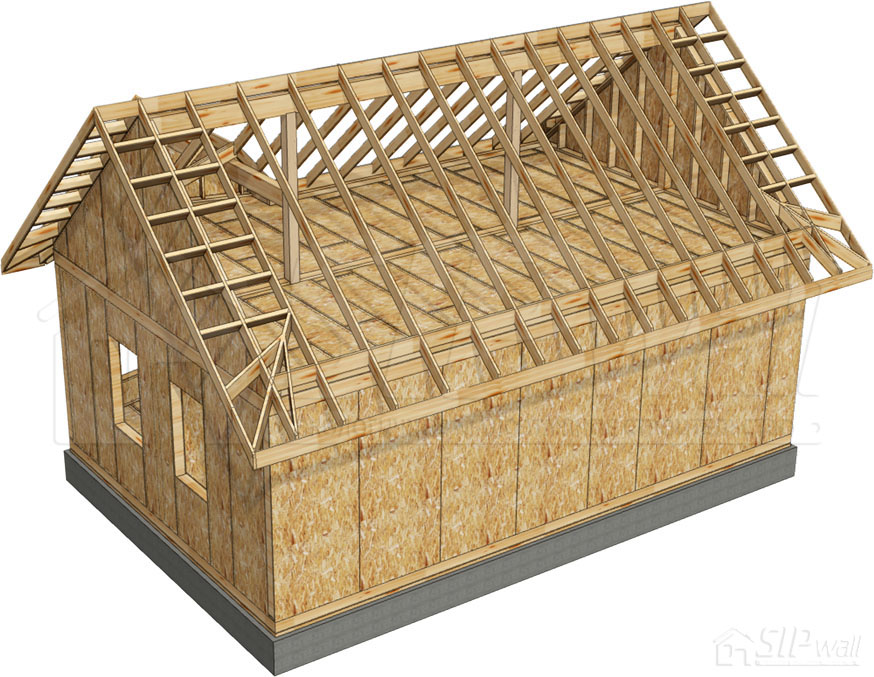

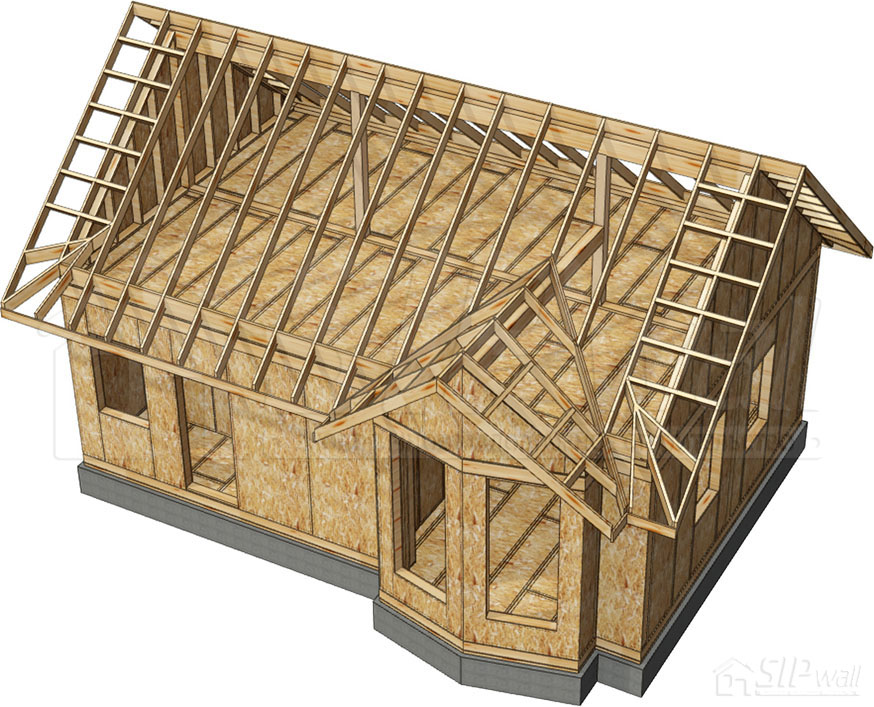

Soğuk mertek sisteminin montajı (beşik çatı)

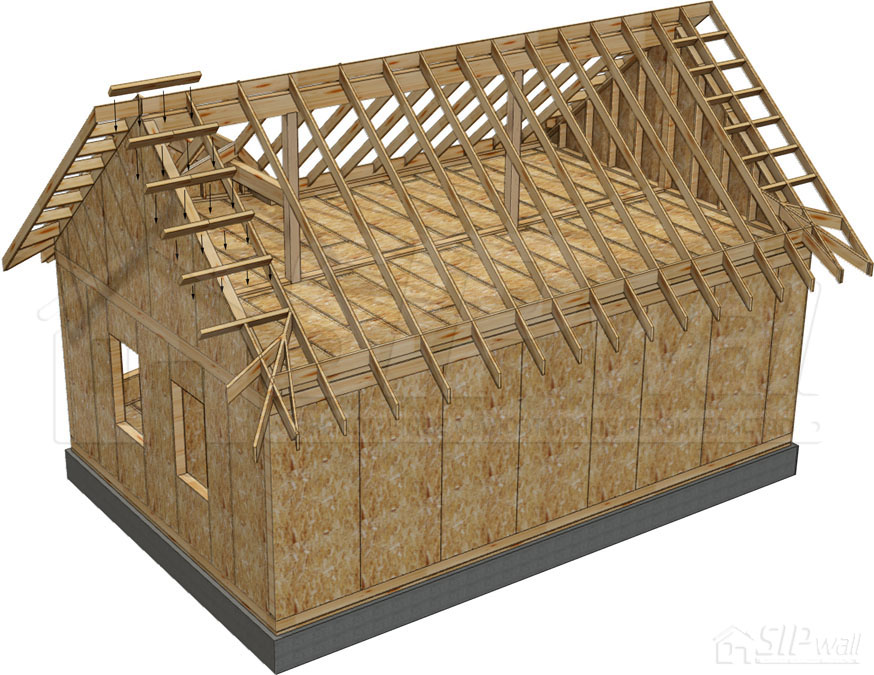

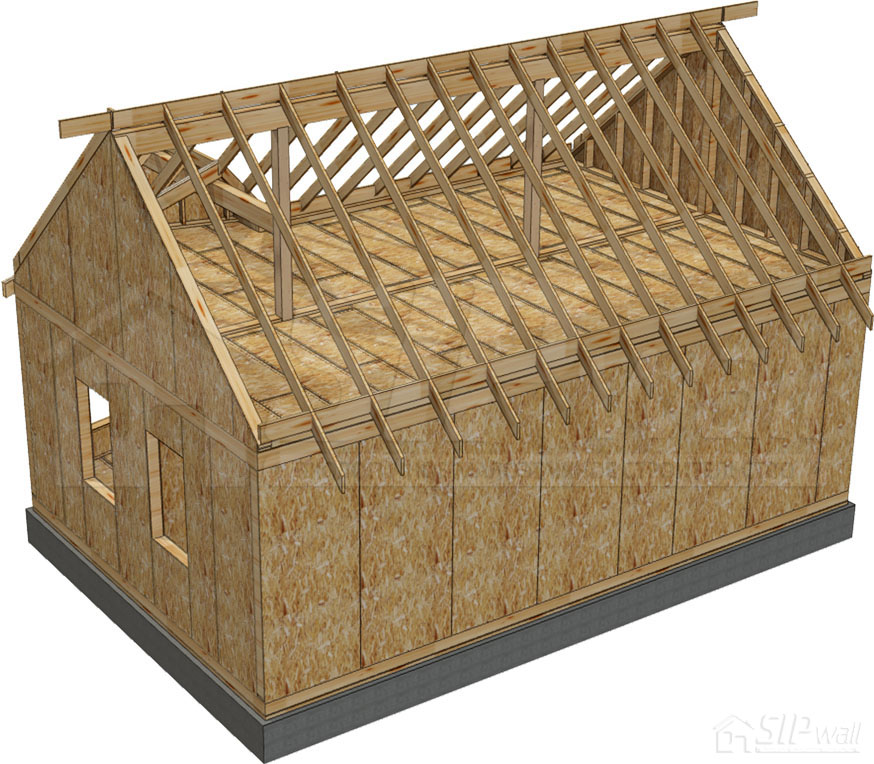

Mertekler mauerlata KPW-4 güçlendirilmiş köşebentler (105 × 105 × 90 × 2,5 mm) ve 3,5 × 41 mm vidalarla sabitlenir. Mertekler arasındaki ara kirişler 4,2 × 90 mm vidalarla, ara kiriş başına 4 adet sabitlenir. Çift mertekler 4,2 × 64 mm vidalarla, 150 mm aralıkla şaşırtmalı olarak birbirine dikilir. Saçak tahtası, merteklerle kesiştiği yerlerde iki adet 4,2 × 64 mm vidayla sabitlenir. Mesnette tek mertekler 6 × 120 mm vidalarla, birleşim başına 3 adet, çift mertekler ise 6 × 160 mm vidalarla, 3 adet sabitlenir. Yapıların ana detayları için Ek No. 5'e bakın. Teknik Çözümler Albümü – Mertek sisteminin yapımı.
Yapıların temel düğüm noktaları için bkz. Ek No. 5. Teknik Çözümler Albümü – Çatı Konstrüksiyonunun Yapımı. Bir sonraki inşaat aşamasına geçmeden önce, teknik denetim uyarınca konstrüksiyonun montajı kontrol edilmelidir (Ek No. 1. SIPwall teknolojisiyle SIP panelli ev inşaatının teknik denetimi).

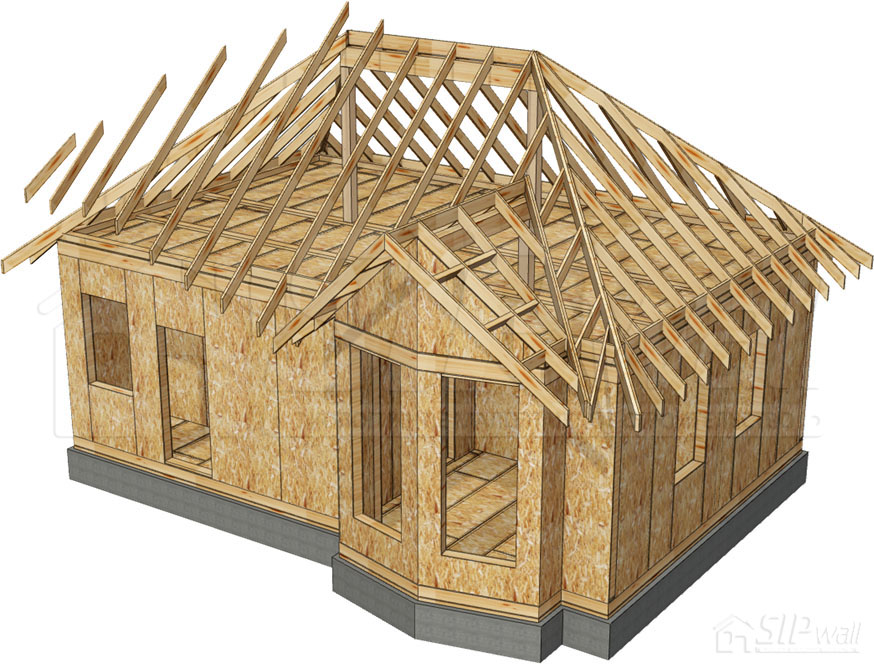

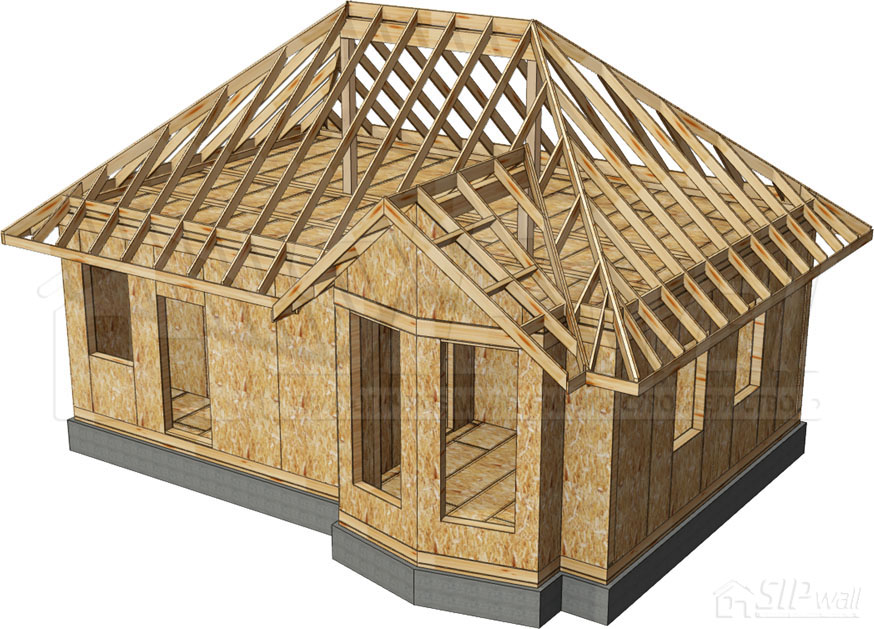

Soğuk çatı konstrüksiyonunun montajı (Valma çatı)
Yapıların temel düğüm noktaları için bkz. Ek No. 5. Teknik Çözümler Albümü – Çatı Konstrüksiyonunun Yapımı.
Bir sonraki inşaat aşamasına geçmeden önce, teknik denetim uyarınca konstrüksiyonun montajı kontrol edilmelidir (Ek No. 1. SIPwall teknolojisiyle SIP panelli ev inşaatının teknik denetimi).
