Sundurma veya verandanın montajı

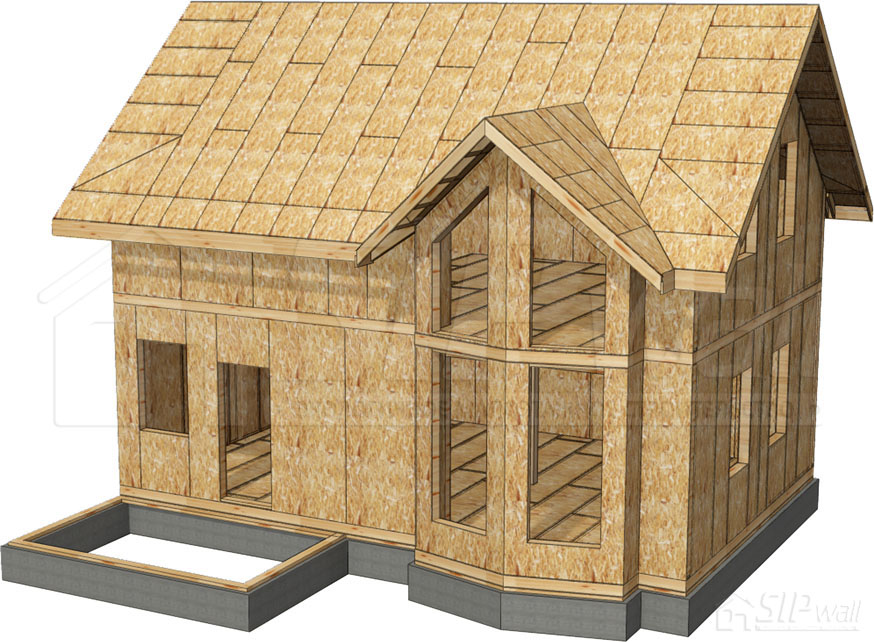

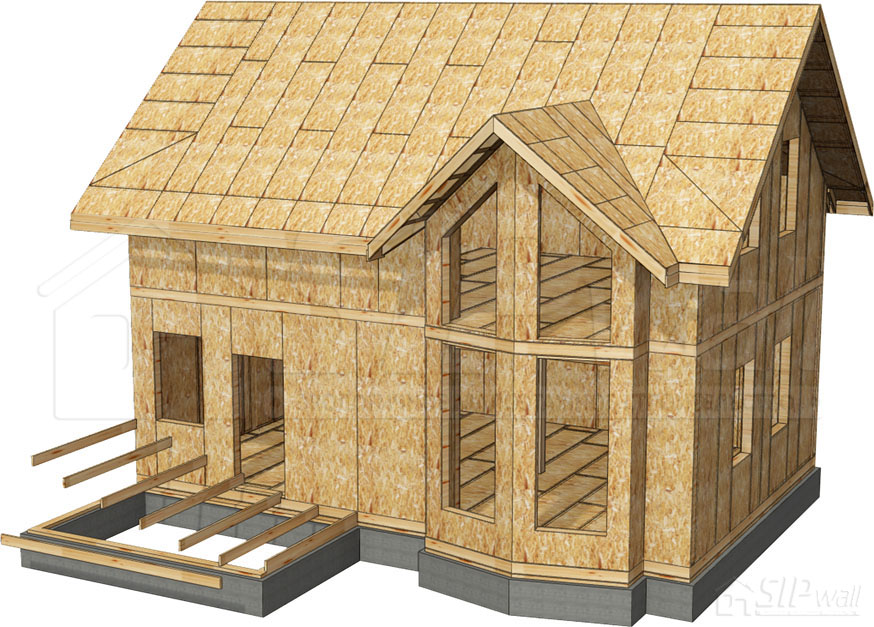

Veranda döşeme laglar, rostverke 6 × 80 mm vidalarla 1 m aralıkla 2 adet sabitlenen 40 × 150 mm mesnet tahtası üzerine yerleştirilir (lag açıklığı 2000 mm'den azsa). Döşeme lagların kendisini 90 mm vidalarla sabitleyin (mesnet başına 4 adet). Veranda döşeme laglar, rostverke 6 × 120 mm vidalarla 1 m aralıkla 2 adet sabitlenen 80 × 150 mm mesnet kerestesi üzerine yerleştirilir (lag açıklığı 2100 mm'den fazlaysa). Döşeme lagların kendisi 90 mm vidalarla sabitlenir (mesnet başına 4 adet). Laglar için 80 × 150 mm ve 80 × 200 mm tahtalar, 4,2 × 64 mm vidalarla 150 mm aralıkla şaşırtmalı olarak birbirine dikilir. Lag aralığı hesaba göre alınır. Yapıların ana detayları için Ek No. 6'e bakın. Teknik Çözümler Albümü – sundurma, teras, balkon ve saçak yapımı.

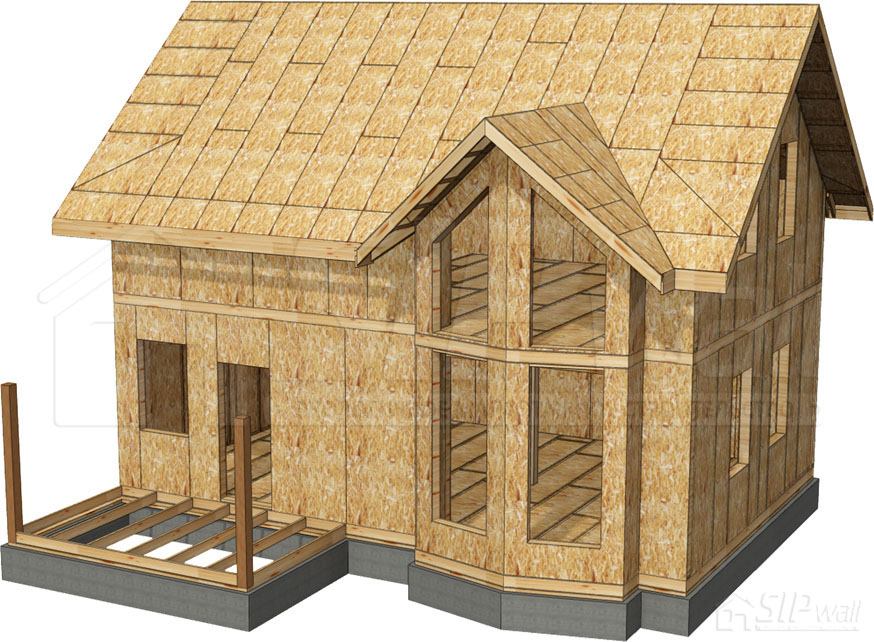

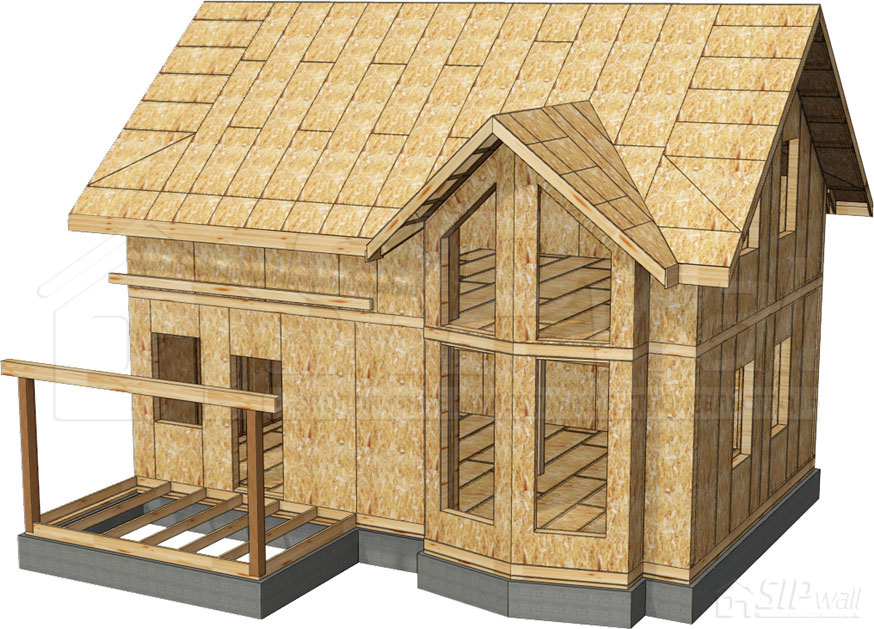

Dikmelerin montajı, rostverke KPW-4 güçlendirilmiş köşebentlerle (105 × 105 × 90 × 2,5 mm) yapılır. Kirişler ve dikmeler birbirine KPW-4 güçlendirilmiş köşebentler (105 × 105 × 90 × 2,5 mm) ve 6 × 80 mm vidalarla sabitlenir. Mesnette kirişler boyuna, 100 × 300 mm metal plaka ve 3,5 × 41 mm vidalarla birleştirilir. Bir kiriş, başka bir kirişe OBR-R kiriş mesnedi 150 × 150 × 76 × 2 mm ve 6 × 80 mm vidalarla sabitlenebilir.

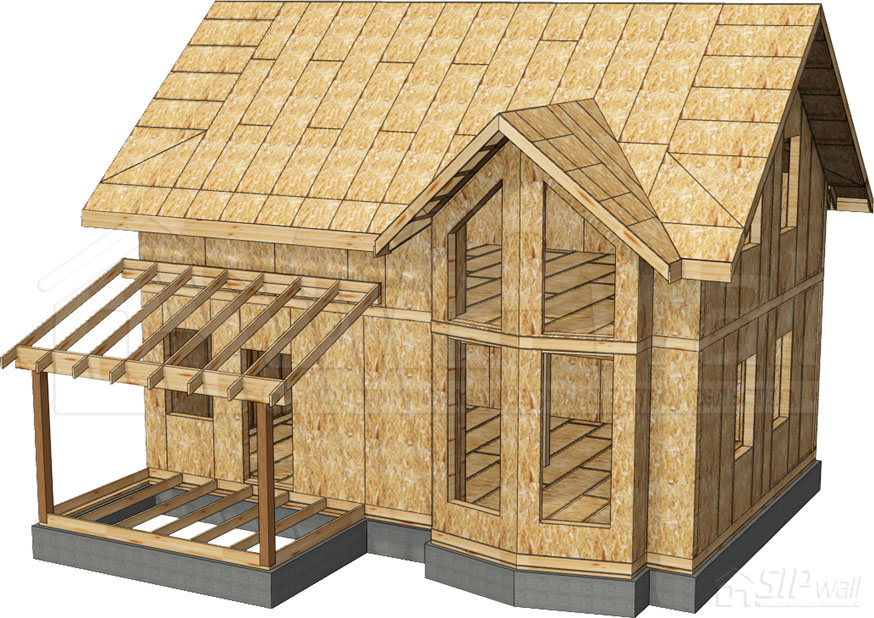

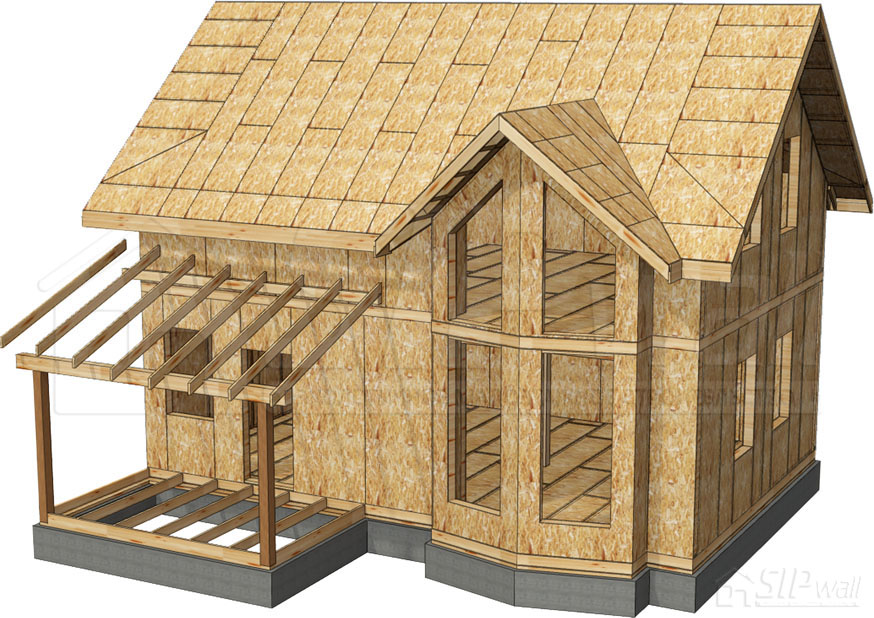

Mertekler alt mesnete KPW-4 güçlendirilmiş köşebentler (105 × 105 × 90 × 2,5 mm) ve 3,5 × 41 mm vidalarla sabitlenir. Mertekler arasındaki ara kirişler 4,2 × 90 mm vidalarla, ara kiriş başına 4 adet sabitlenir. Çift mertekler 4,2 × 64 mm vidalarla, 150 mm aralıkla şaşırtmalı olarak birbirine dikilir. Saçak tahtası, merteklerle kesiştiği yerlerde iki adet 4,2 × 64 mm vidayla sabitlenir. Mesnette tek mertekler 6 × 120 mm vidalarla, birleşim başına 3 adet, çift mertekler ise 6 × 160 mm vidalarla, 3 adet sabitlenir.
Bir sonraki inşaat aşamasına geçmeden önce, teknik denetim uyarınca konstrüksiyonun montajı kontrol edilmelidir (Ek No. 1. SIPwall teknolojisiyle SIP panelli ev inşaatının teknik denetimi).
