1. SIP panellerden ara kat döşemesi yapımı

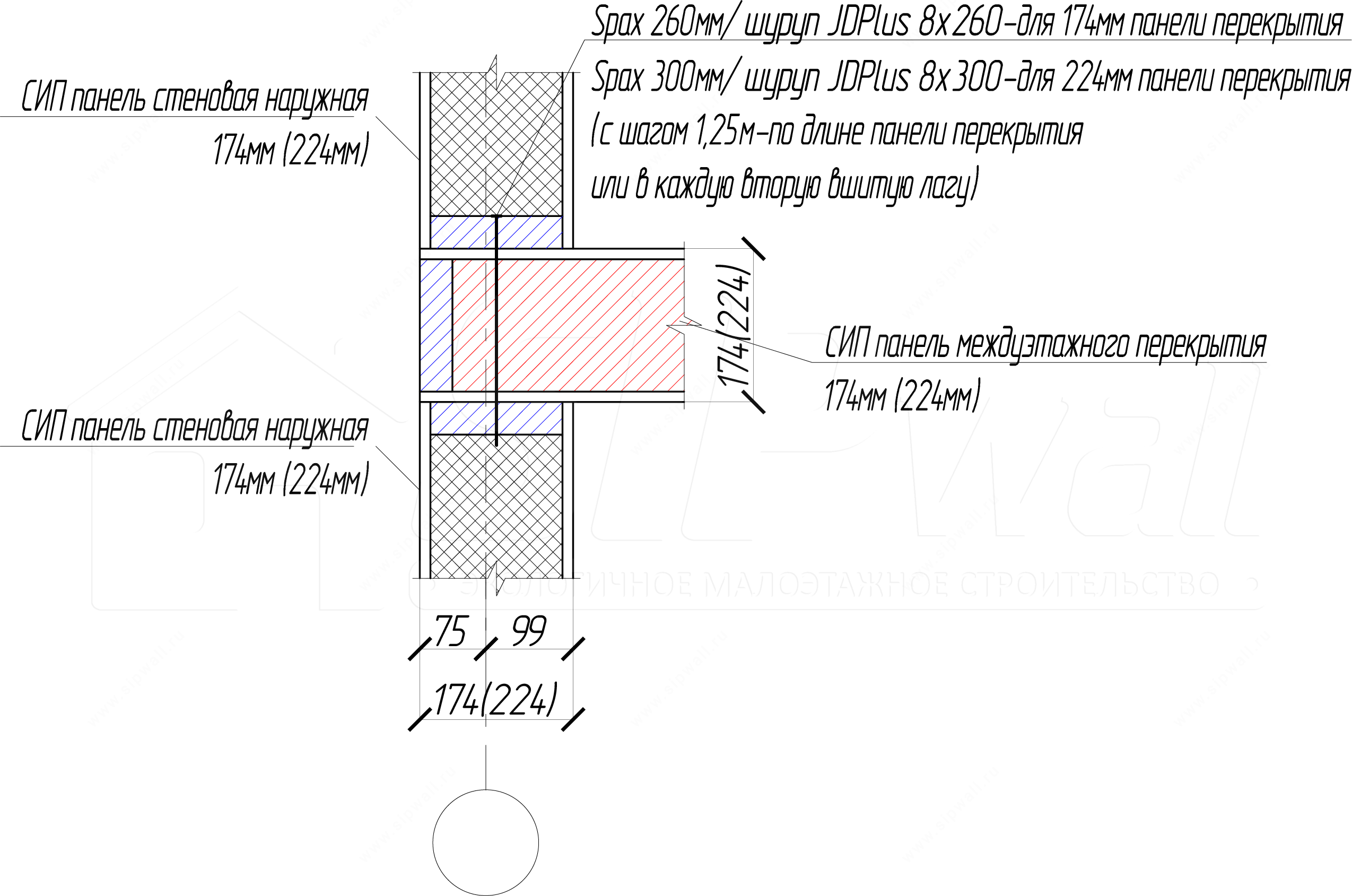

SIP panellerden ara kat döşemesi yapımı (dış taşıyıcı duvarların birleşimi)

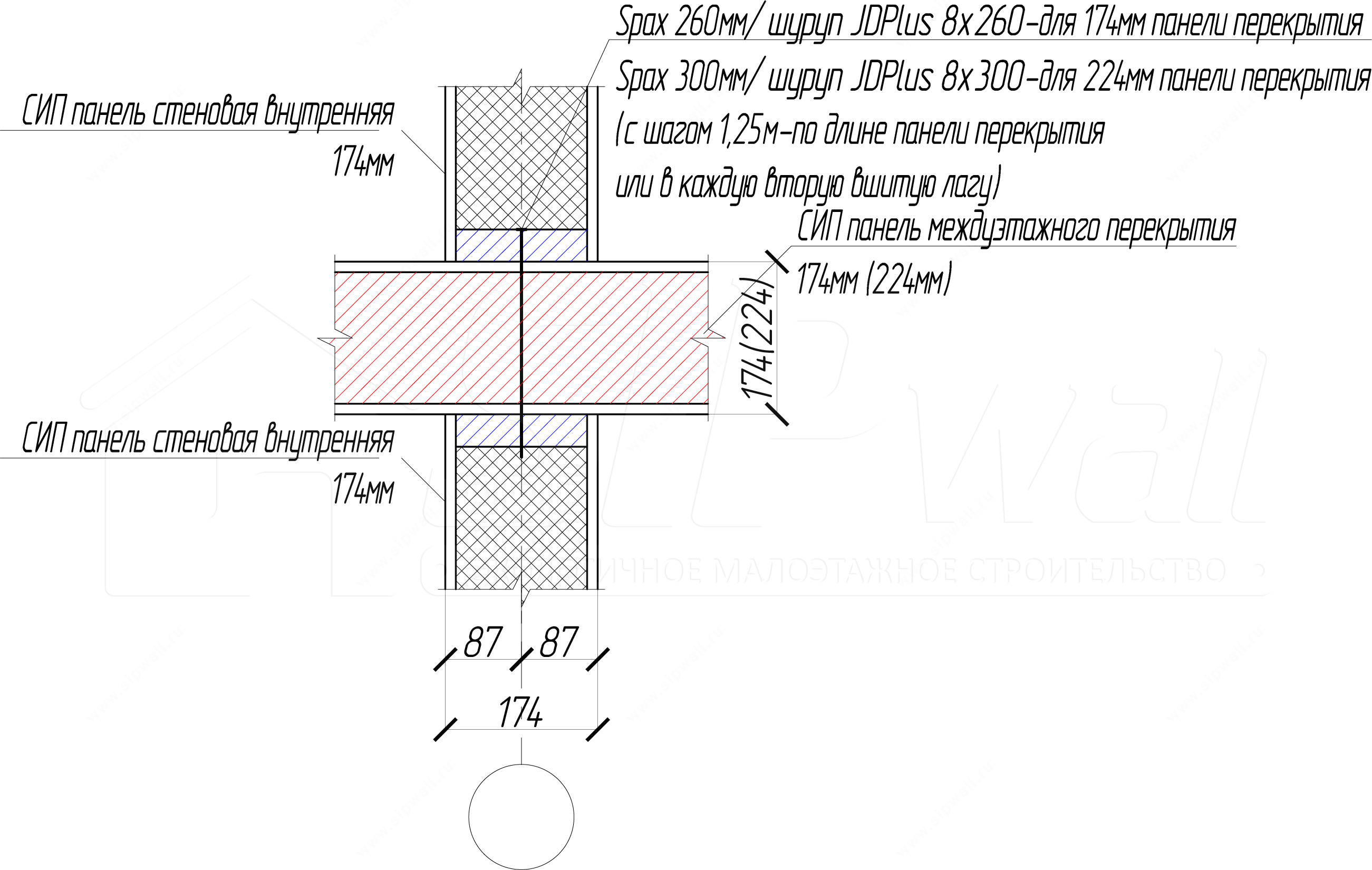

SIP panellerden ara kat döşemesi yapımı (iç taşıyıcı duvarların birleşimi)
Not: 224 mm paneller için laglar, iki adet 37 × 197 mm tahtadan 4,2 × 64 mm vidalarla, 250 mm aralıkla şaşırtmalı olarak dikilir.

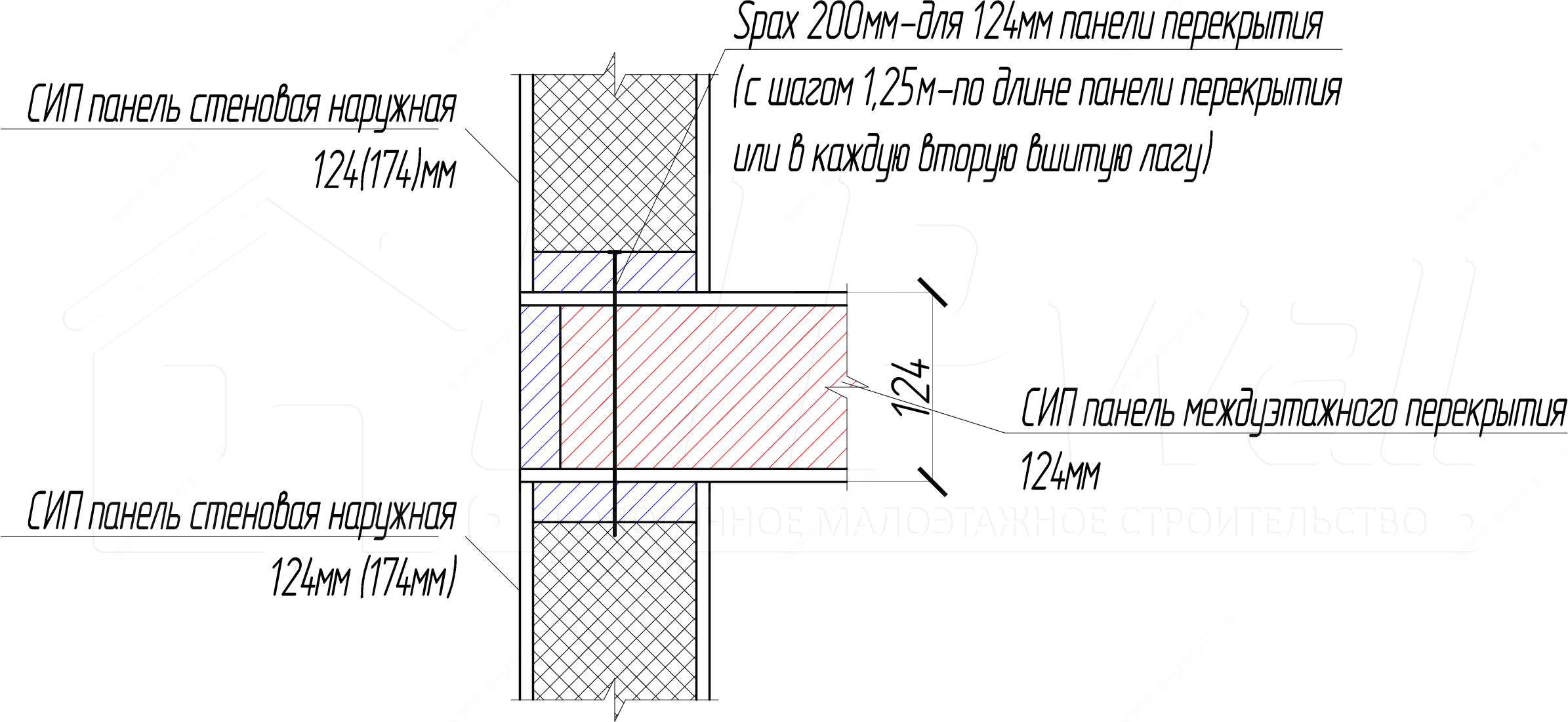

SIP panellerden ara kat döşemesi yapımı (dış taşıyıcı duvarların birleşimi)

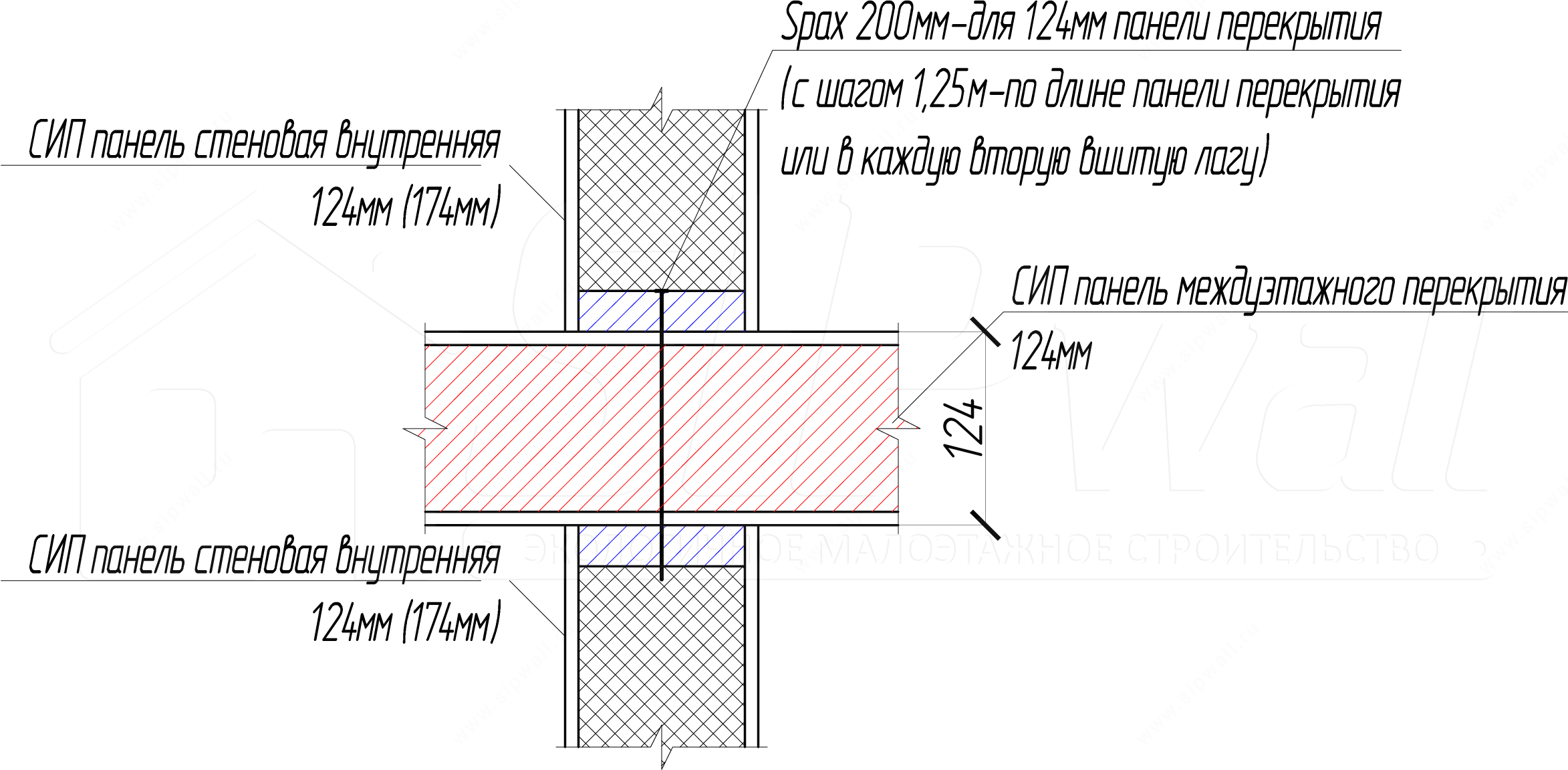

SIP panellerden ara kat döşemesi yapımı (iç taşıyıcı duvarların birleşimi)
Not: 124 mm paneller için laglar, iki adet 37 × 97 mm tahtadan 4,2 × 64 mm vidalarla, 250 mm aralıkla şaşırtmalı olarak dikilir.
2. I kesitli kirişli SIP panellerden ara kat döşemesi yapımı

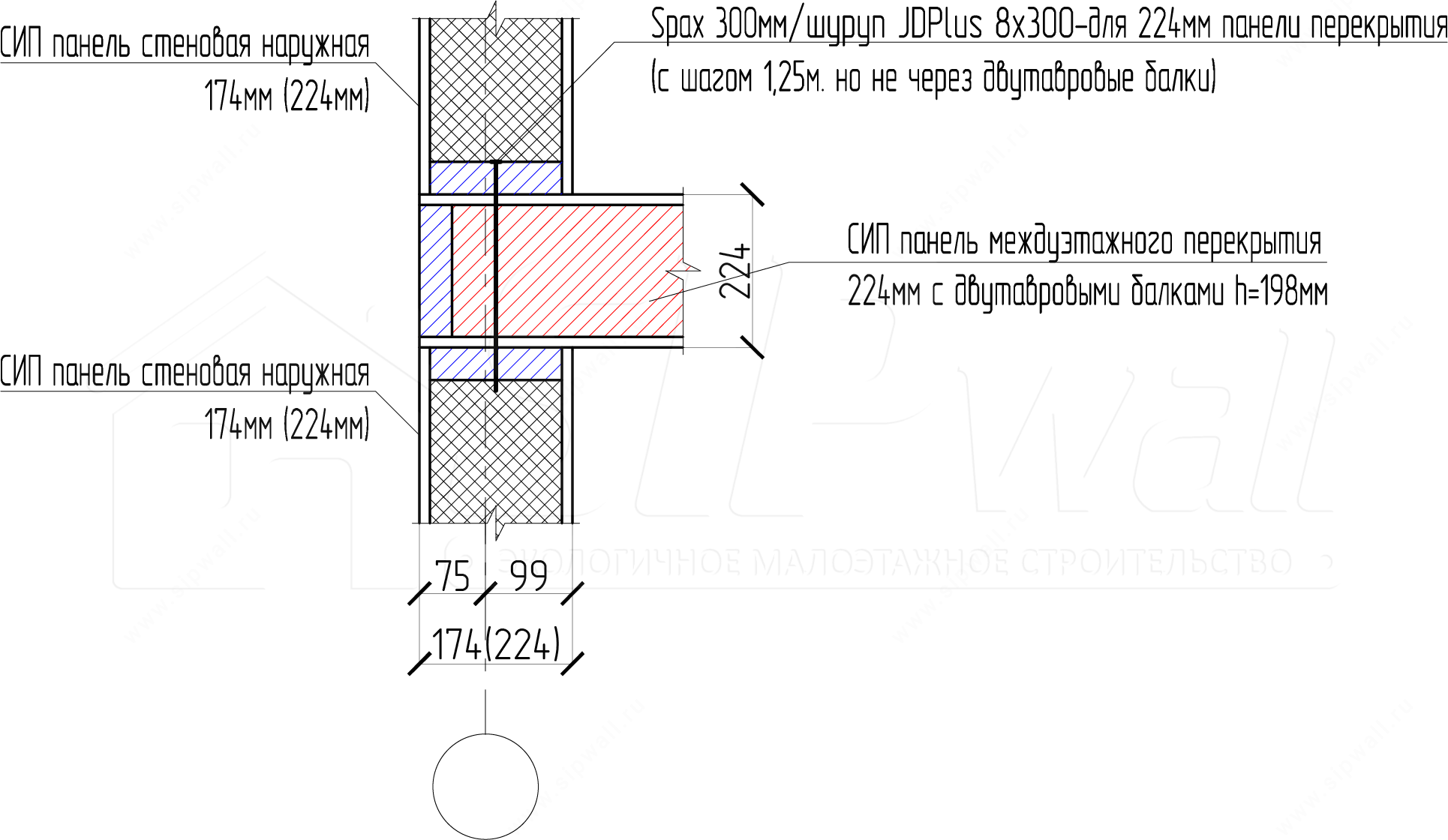

I kesitli kirişli SIP panellerden ara kat döşemesi yapımı (dış taşıyıcı duvarların birleşimi)

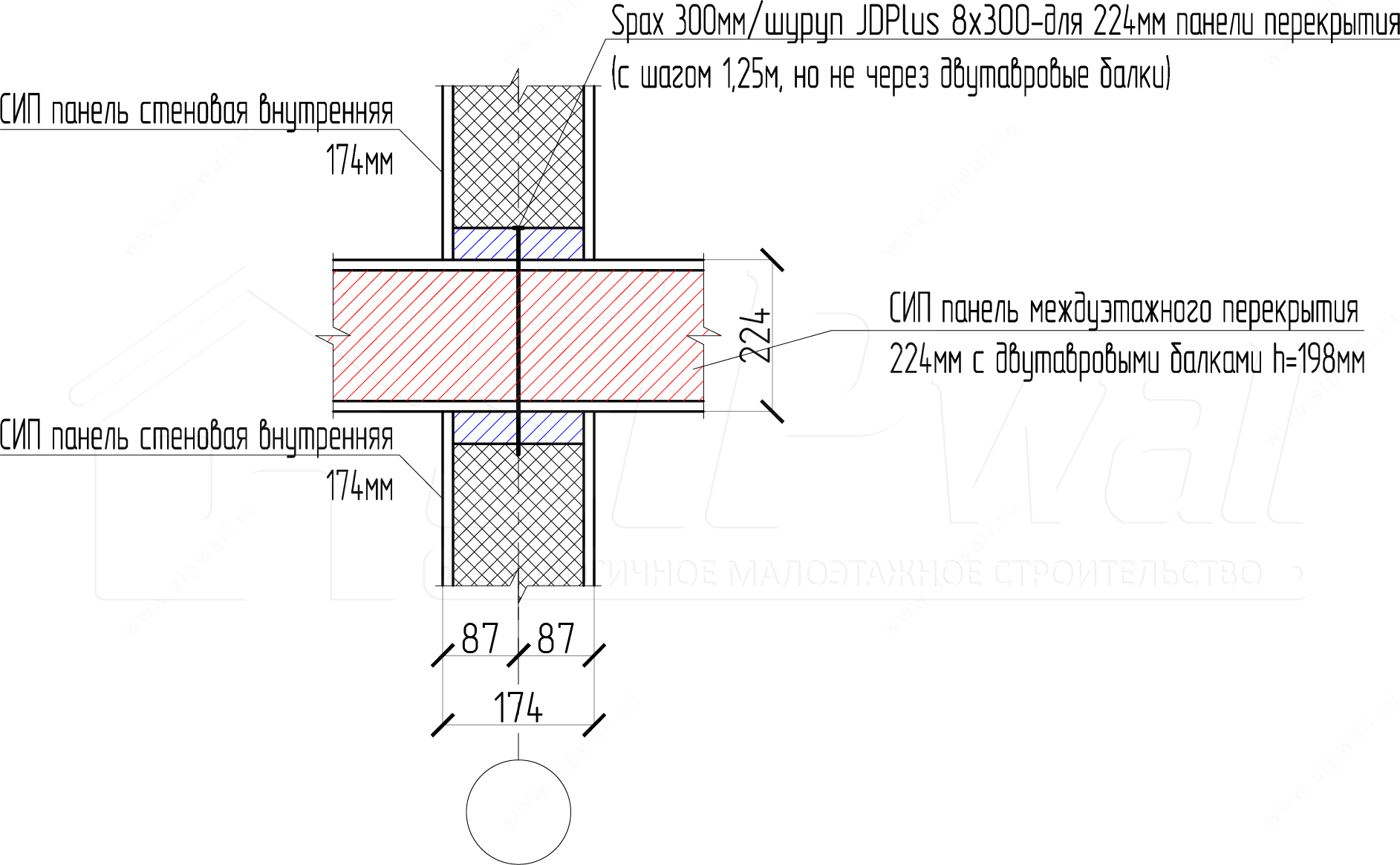

I kesitli kirişli SIP panellerden ara kat döşemesi yapımı (iç taşıyıcı duvarların birleşimi)
Not: I kesitli kirişli SIP döşemeler için azami açıklık 4000 mm'dir.

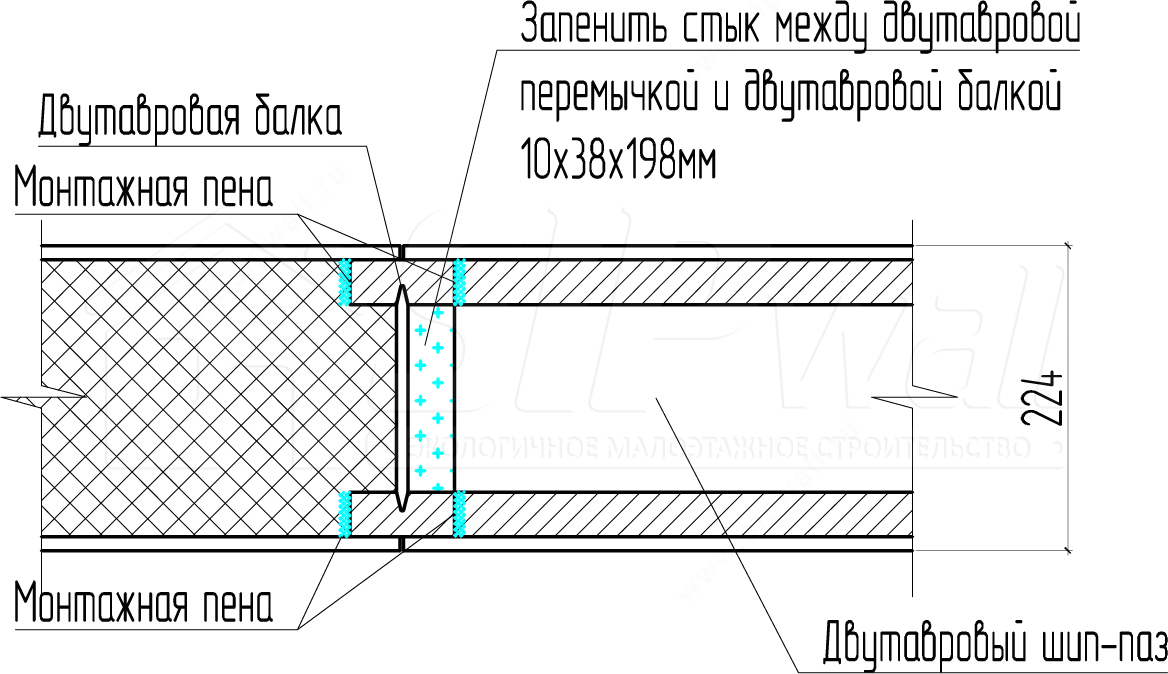

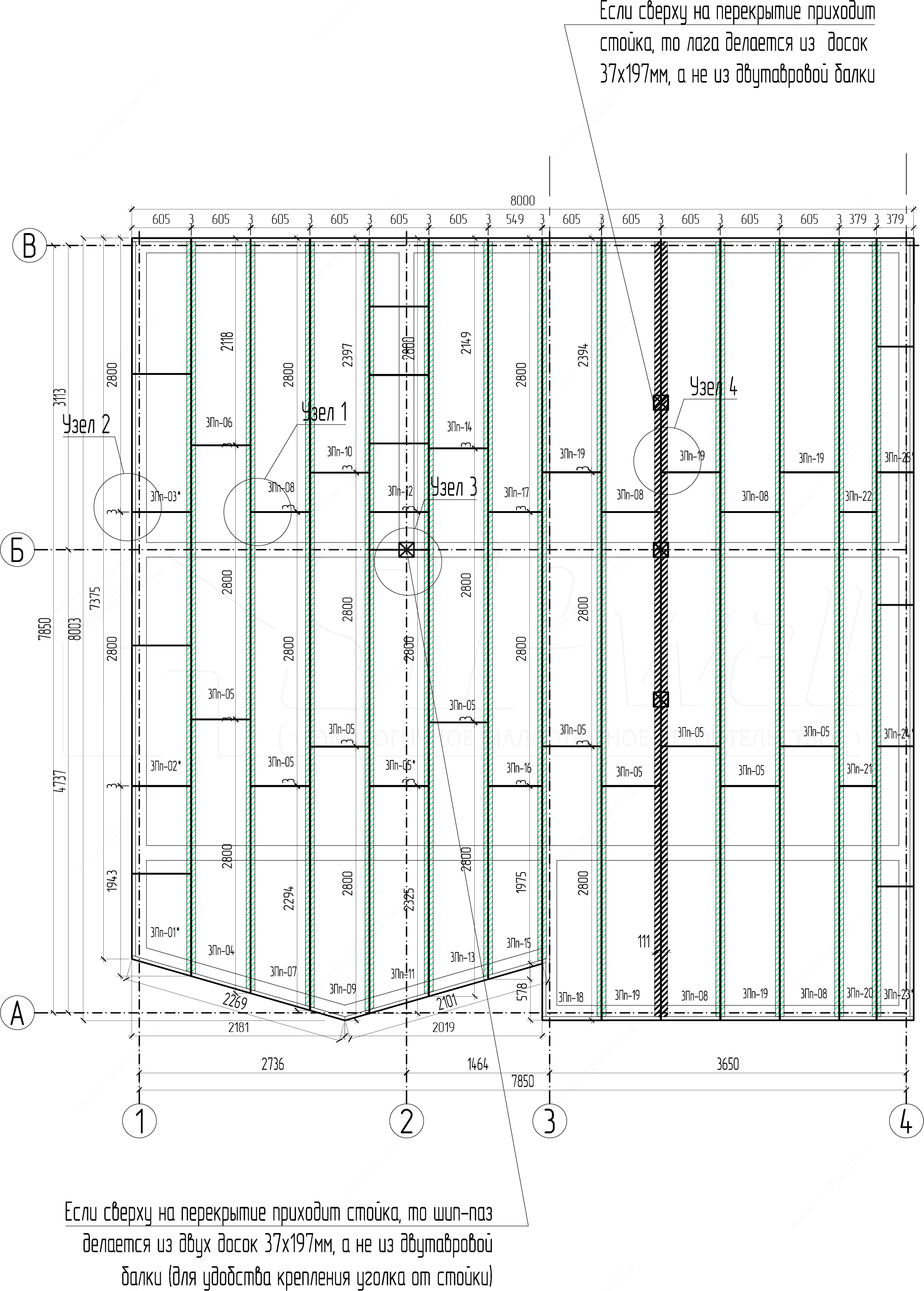

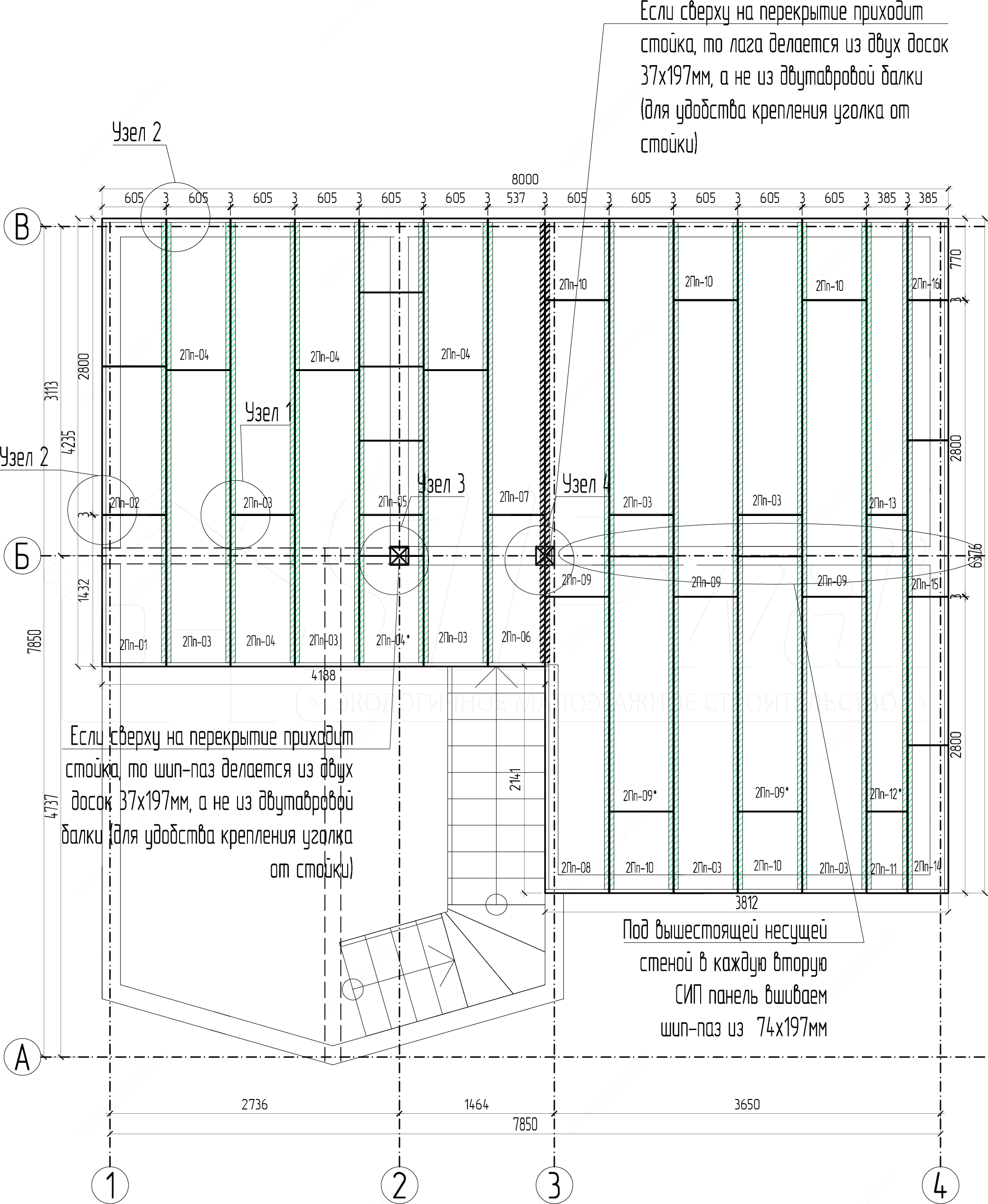

I kesitli kirişli SIP panellerden ara kat döşemesinin güçlendirilmesi

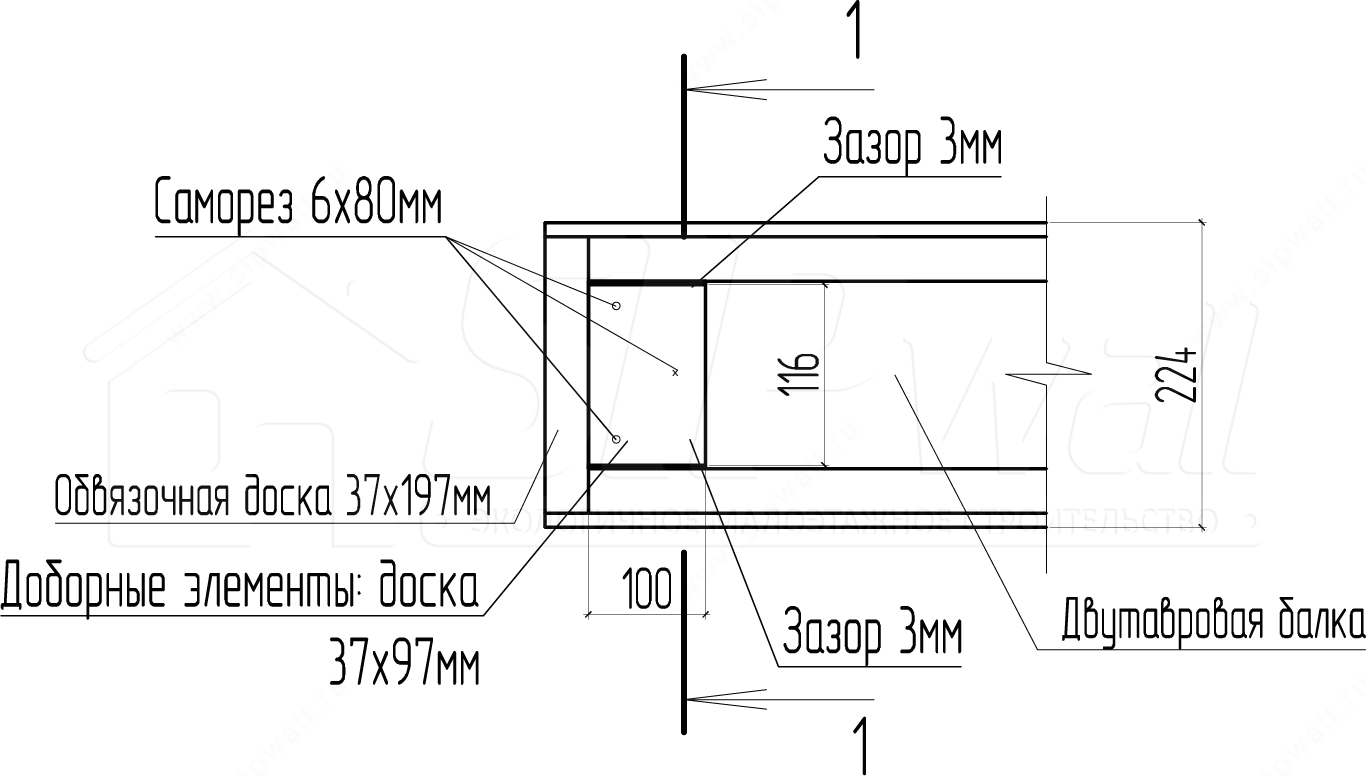

Detay 1
Detay 2 (dış duvarların tüm çevresi boyunca bir lag atlayarak uygulayın)
Not: А ve В akslarında bir lag atlayarak, 1 ve 4 akslarında ise her geçme (zıvana-yiv) birleşiminde uygulayın. Güçlendirme için oyuğu montaj yerinde açın.

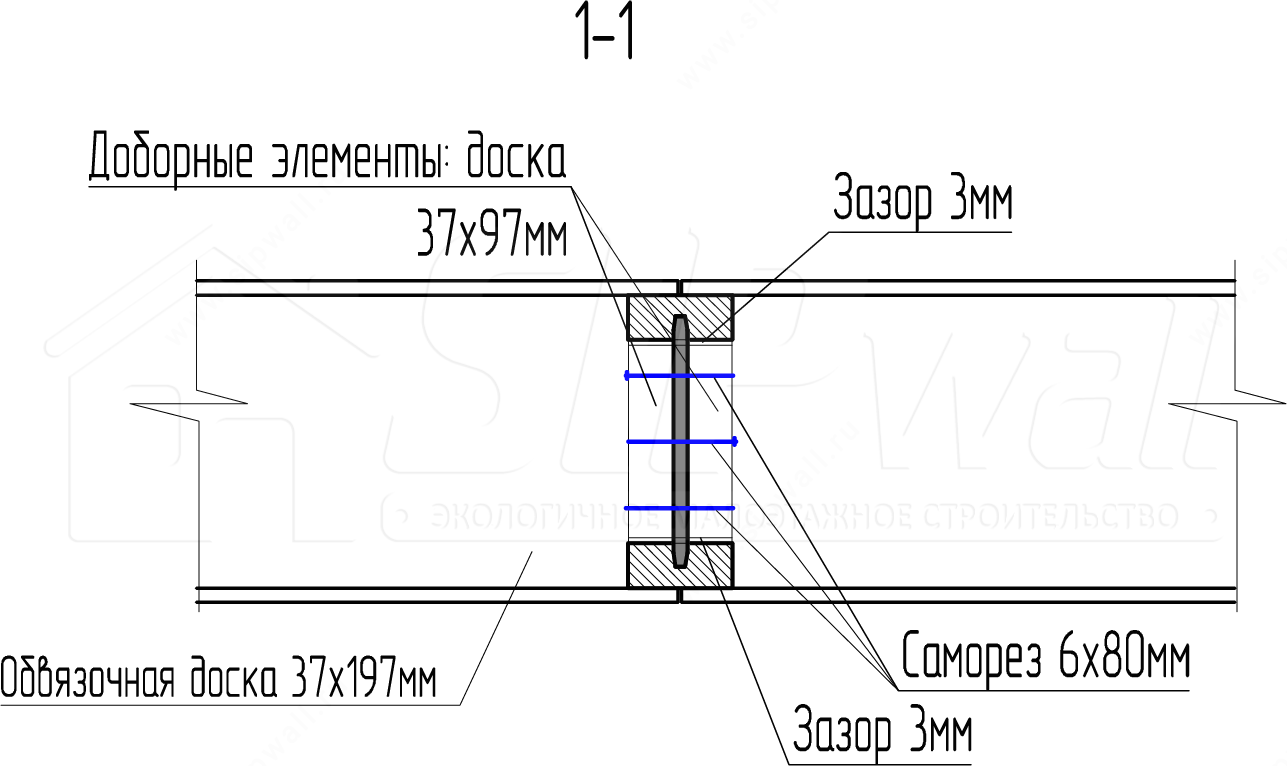

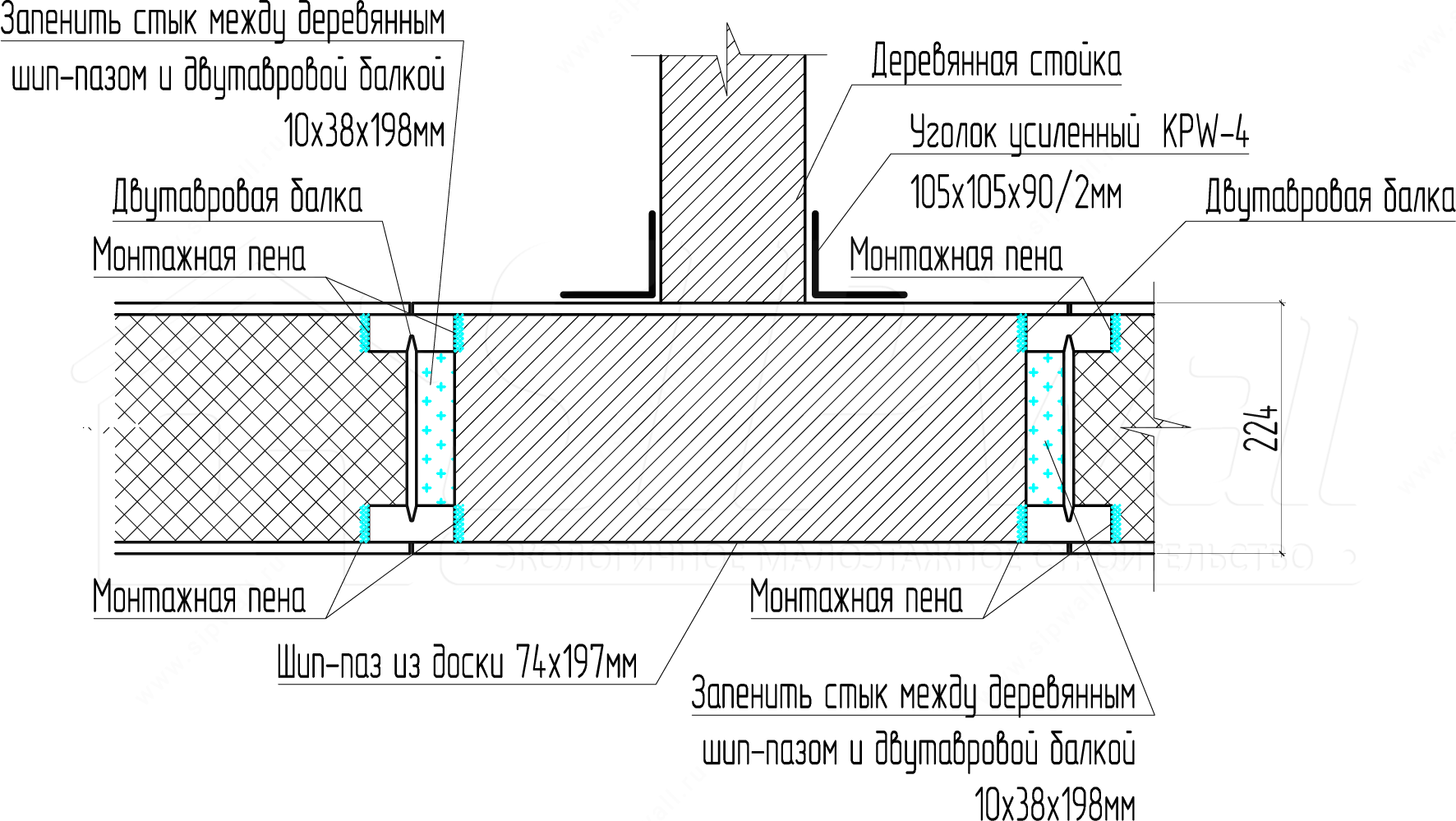

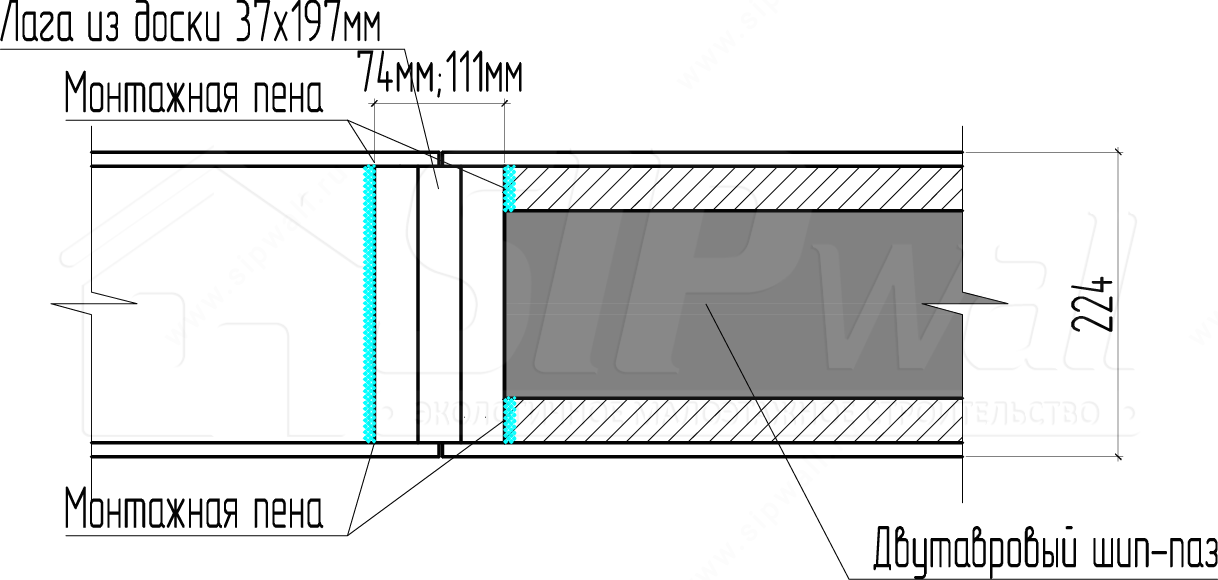

Detay 3
Detay 4

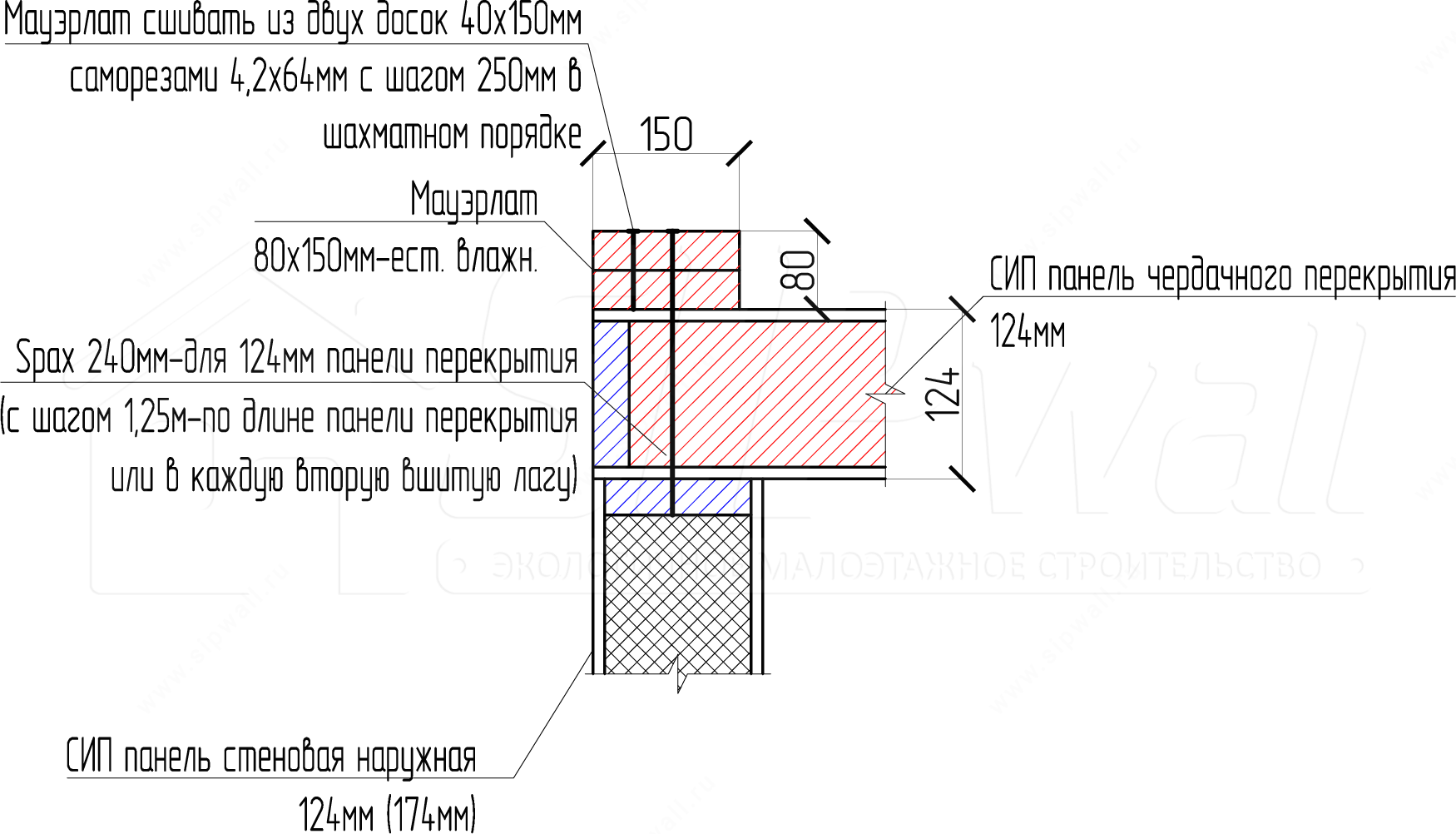

3. SIP panellerden çatı arası döşemesi yapımı
Not: 224 mm paneller için laglar, iki adet 37 × 197 mm tahtadan 4,2 × 64 mm vidalarla, 250 mm aralıkla şaşırtmalı olarak dikilir.

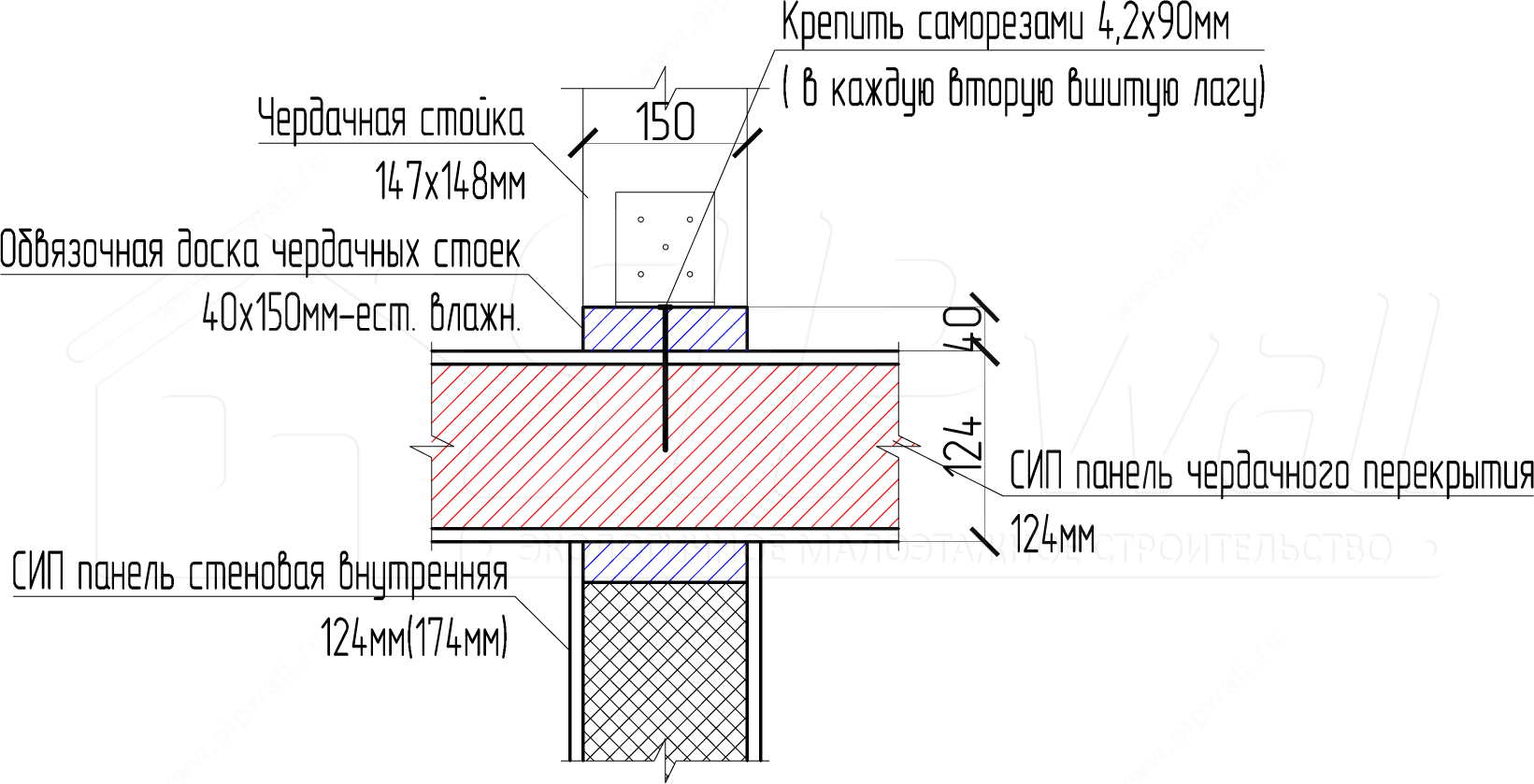

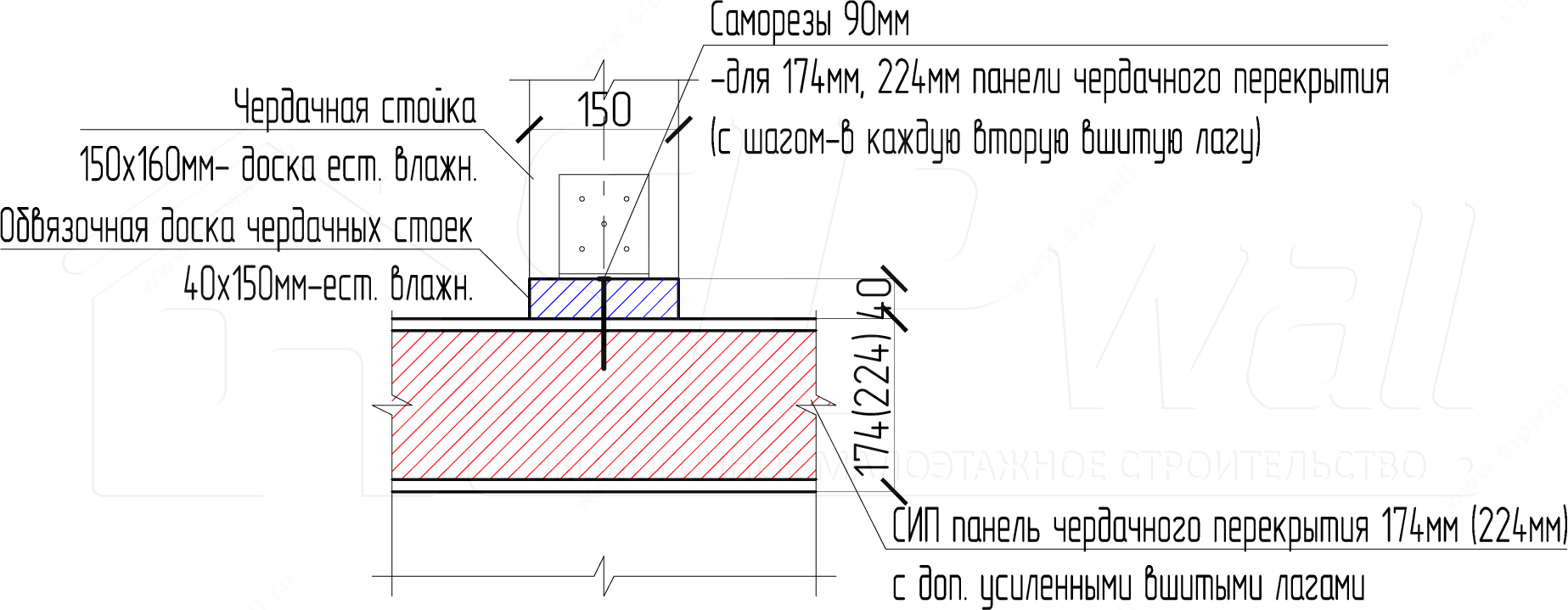

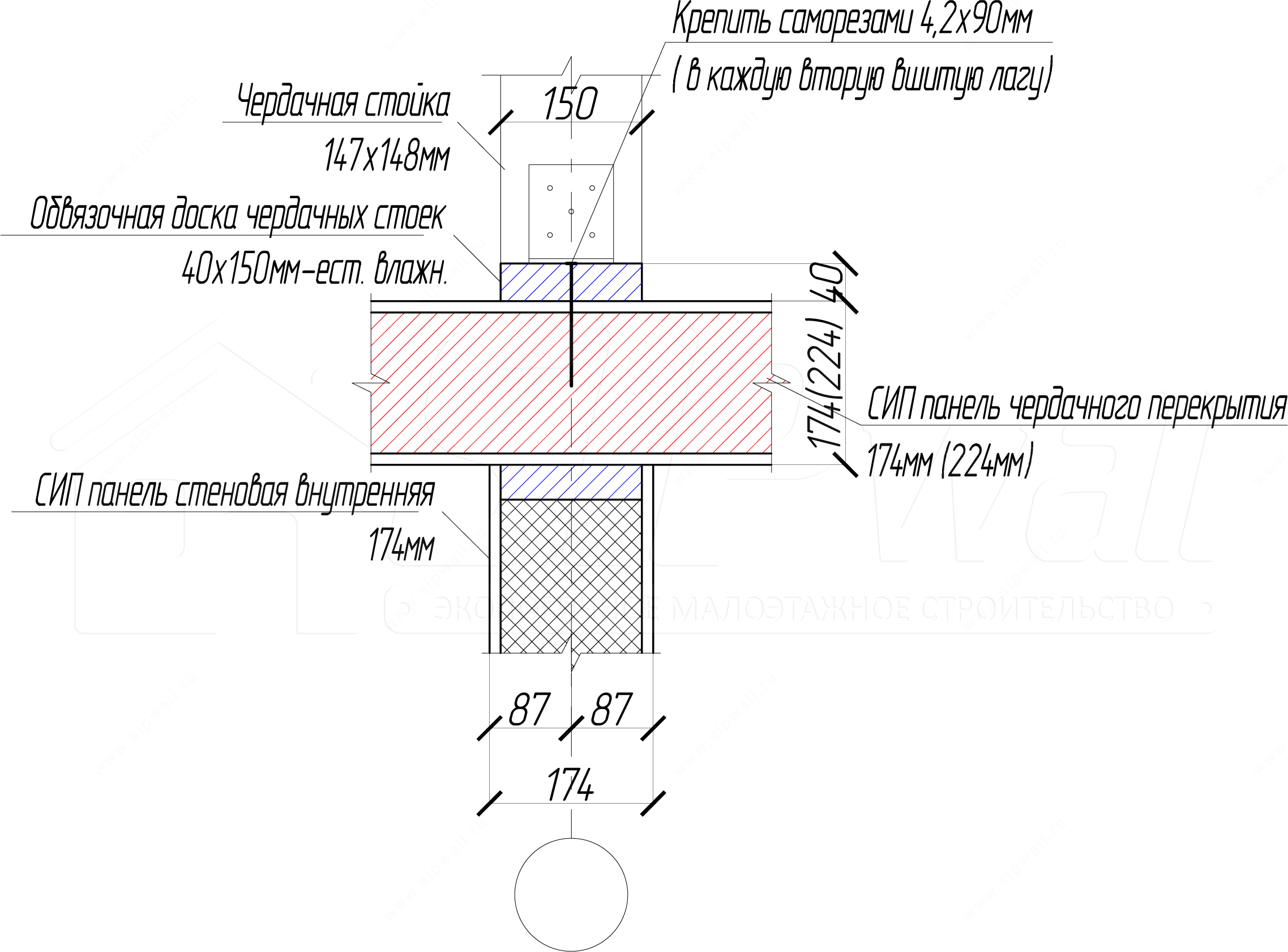

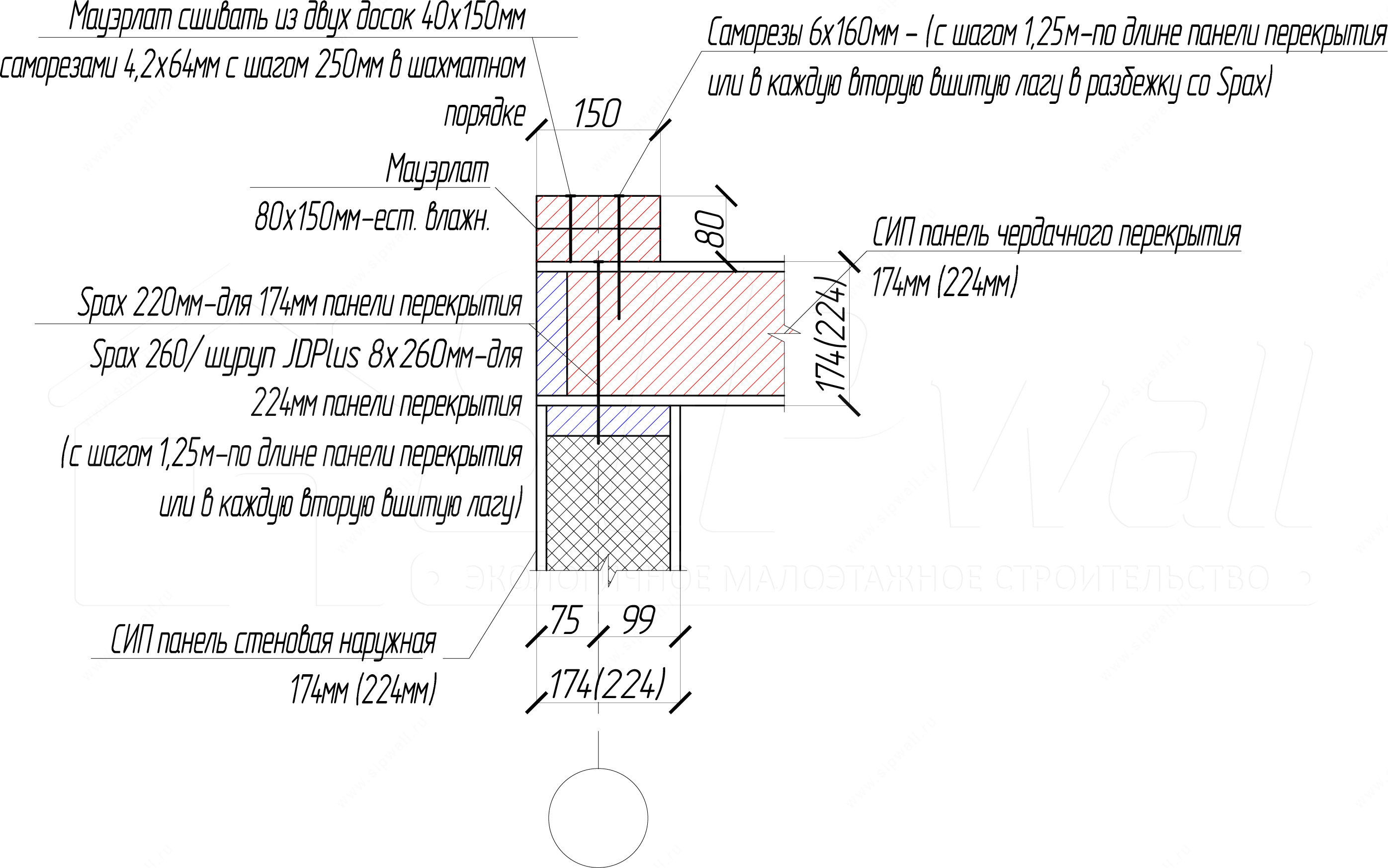

SIP panellerden çatı arası döşemesi yapımı (çatı arası dikmesinin bağlama tahtası üzerinden döşemeye oturduğu birleşim)
Not: 224 mm paneller için laglar, iki adet 37 × 197 mm tahtadan 4,2 × 64 mm vidalarla, 250 mm aralıkla şaşırtmalı olarak dikilir.

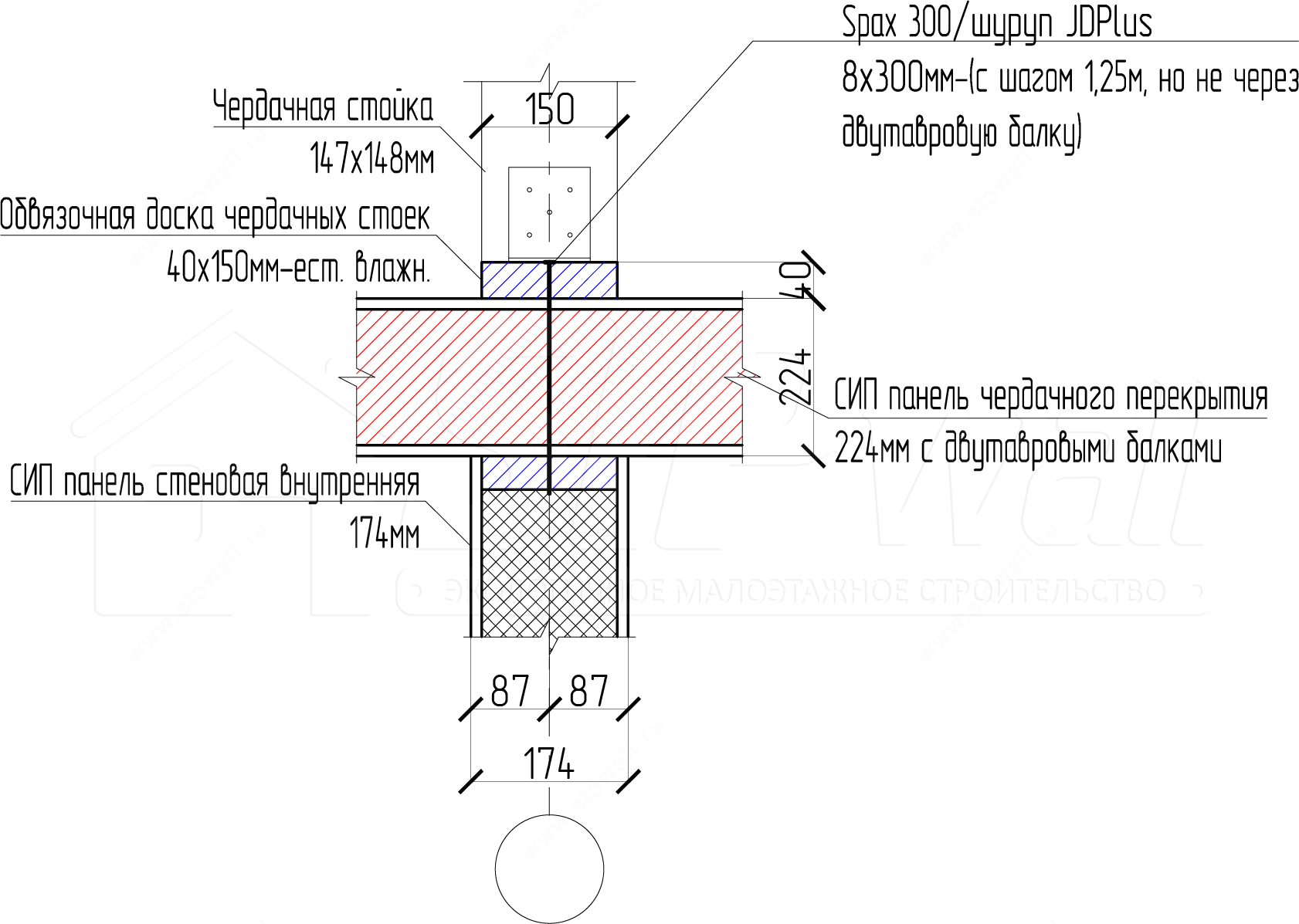

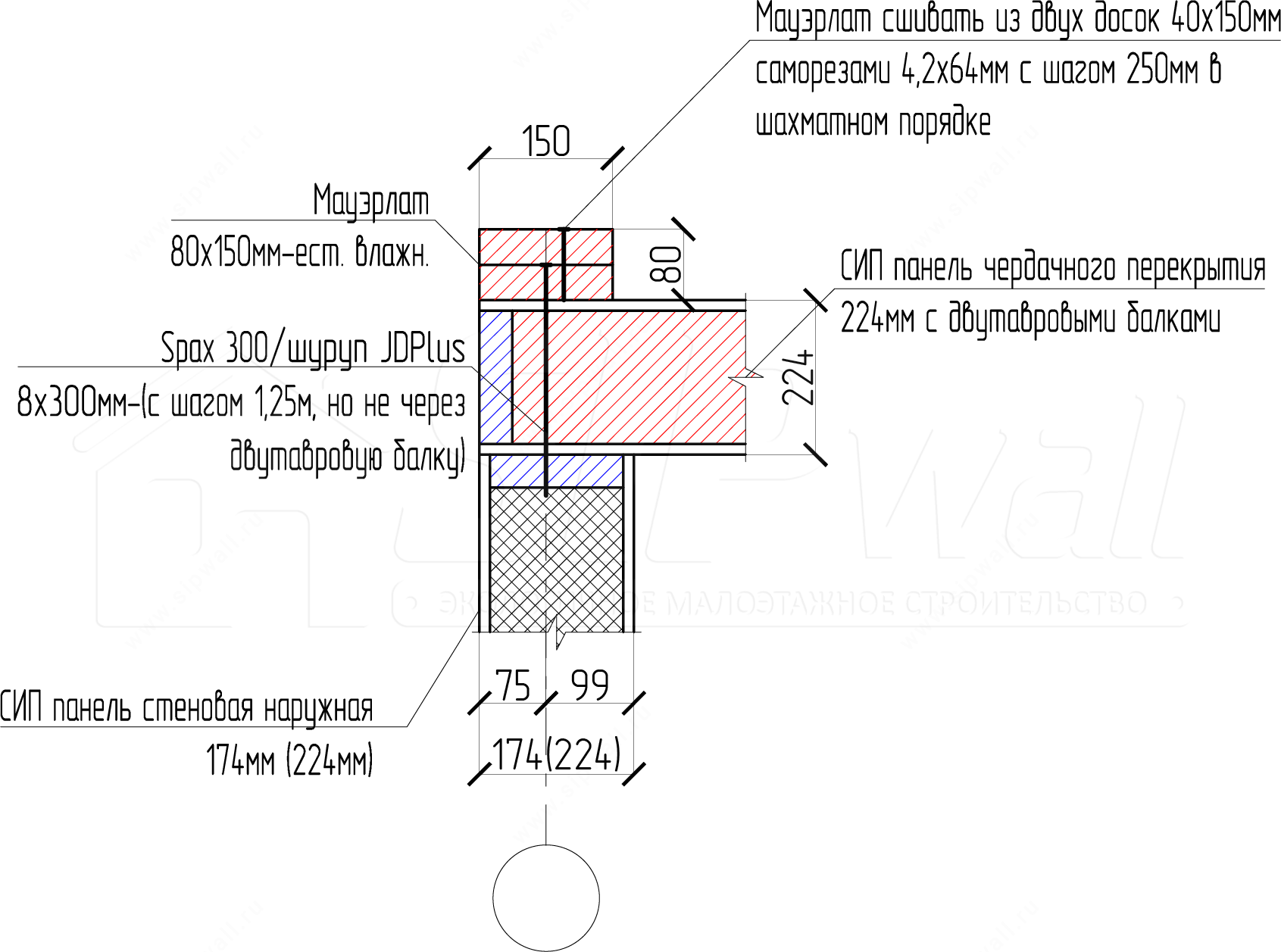

4. I kesitli kirişli SIP panellerden çatı arası döşemesi yapımı
Not: I kesitli kirişli SIP döşemeler için azami açıklık 4000 mm'dir.

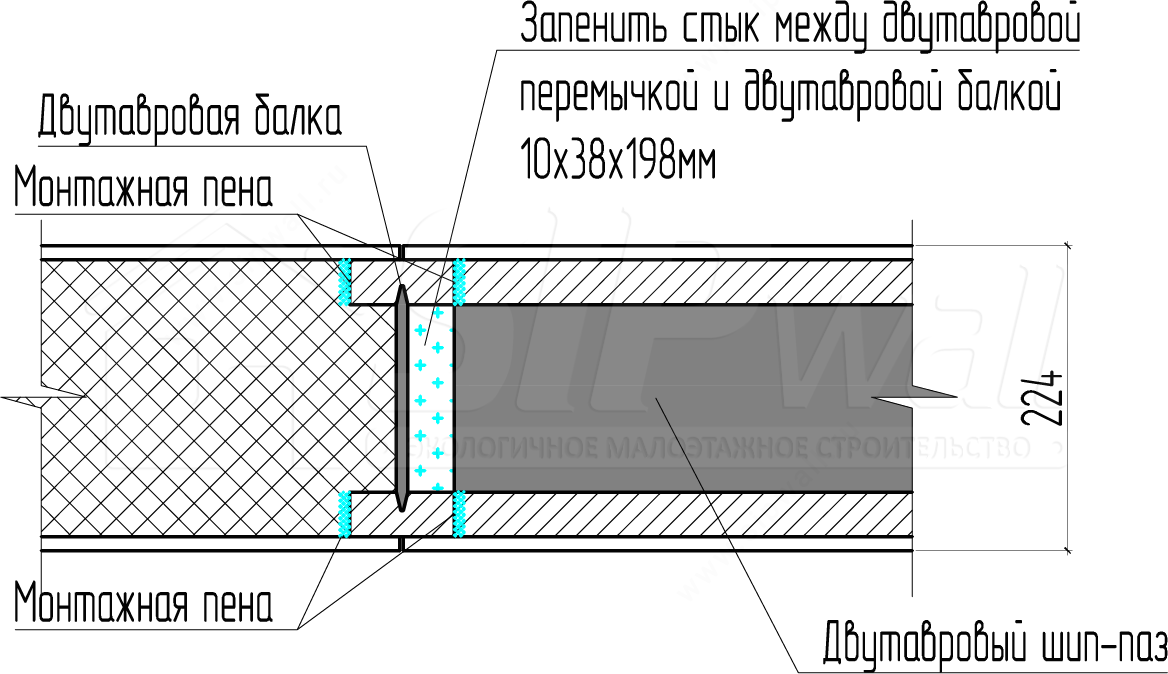

I kesitli kirişli SIP panellerden çatı arası döşemesinin güçlendirilmesi
Detay 1
Detay 2 (dış duvarların tüm çevresi boyunca bir lag atlayarak uygulayın)
Not: А ve В akslarında bir lag atlayarak, 1 ve 4 akslarında ise her geçme (zıvana-yiv) birleşiminde uygulayın. Güçlendirme için oyuğu montaj yerinde açın.

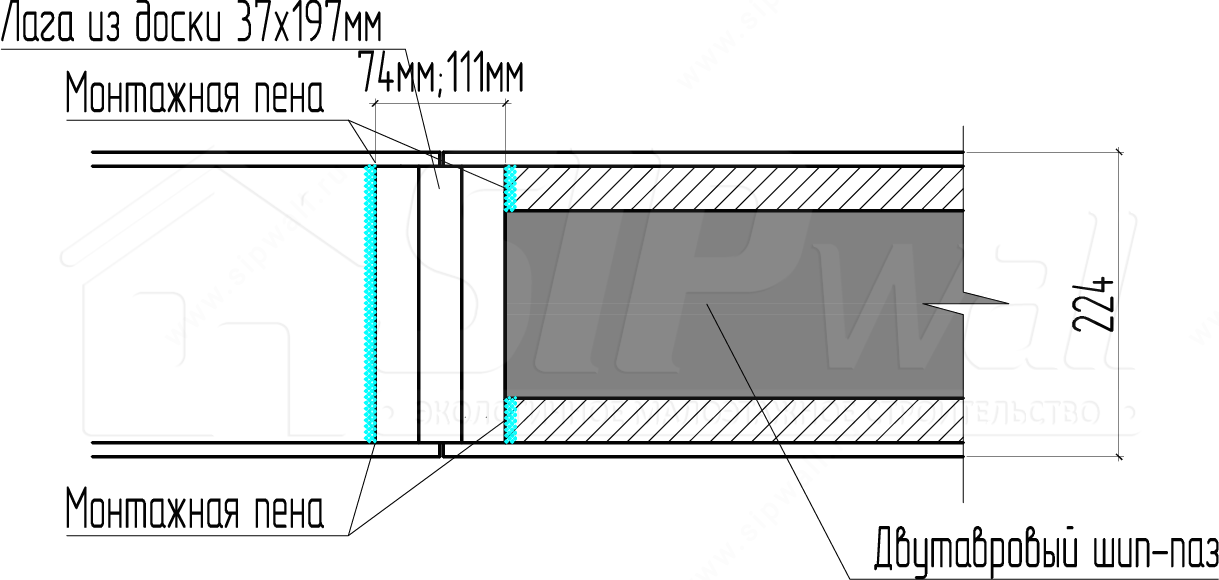

Detay 3
Detay 4
Not: yapıyı güçlendirmenin başka yolları da mümkündür; bunlar yapısal dokümantasyonda belirtilecektir.

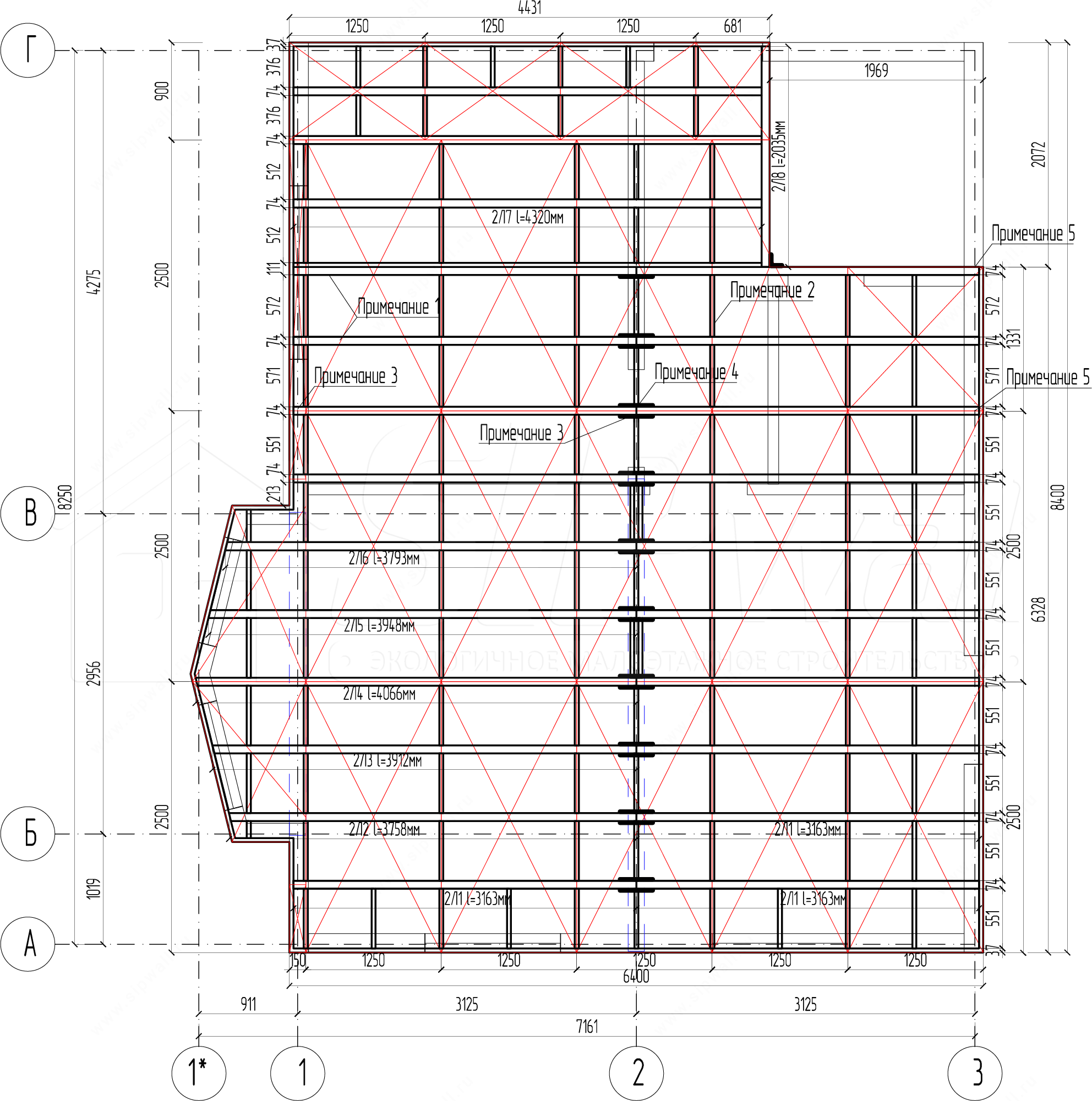

5. 147 kerestelerden çerçeve döşeme yapımı (içine dikilmemiş)
Not. 1. OSB döşemeyi 3,5 × 41 mm vidalarla sabitleyin (OSB levha başına 54 adet). 2. Ara kirişleri 4,2 × 90 mm vidalarla, ara kiriş başına 4 adet sabitleyin. 3. Ahşap lagları mesnette 6 × 80 mm vidalarla, detay başına 3 adet sabitleyin. 4. Ahşap lagları mesnette boyuna 100 × 300 mm metal plakalar ve 3,5 × 41 mm vidalarla birbirine dikin (plaka başına 10 adet). 5. İkinci kat duvarlarının alt bağlamasını, ara kat döşemesine ve birinci kat taşıyıcı duvarlarının üst bağlama kerestesine, bir lag atlayarak, JD plus vidalarla 8 × 260 mm veya benzerleriyle sabitleyin.

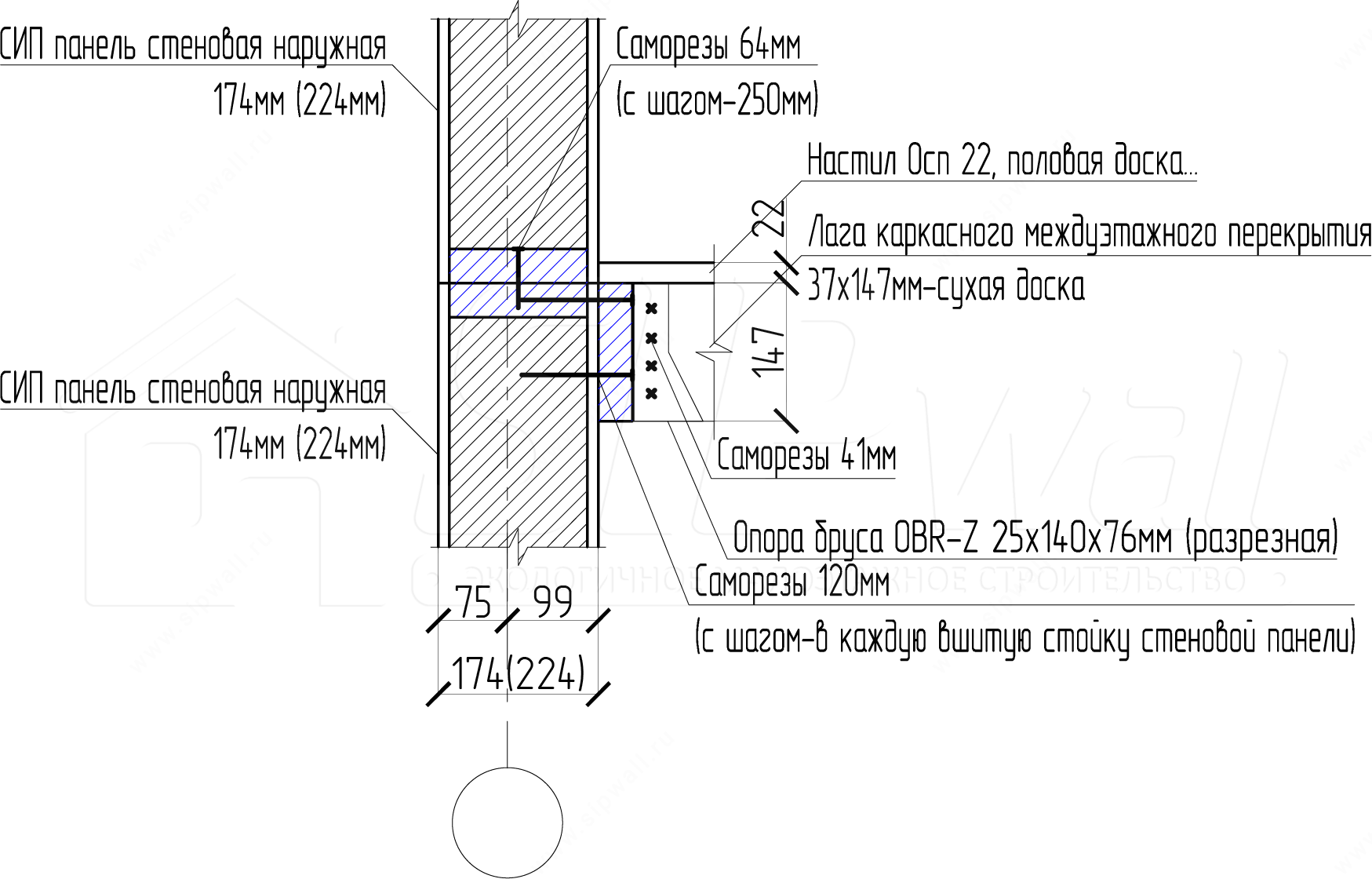

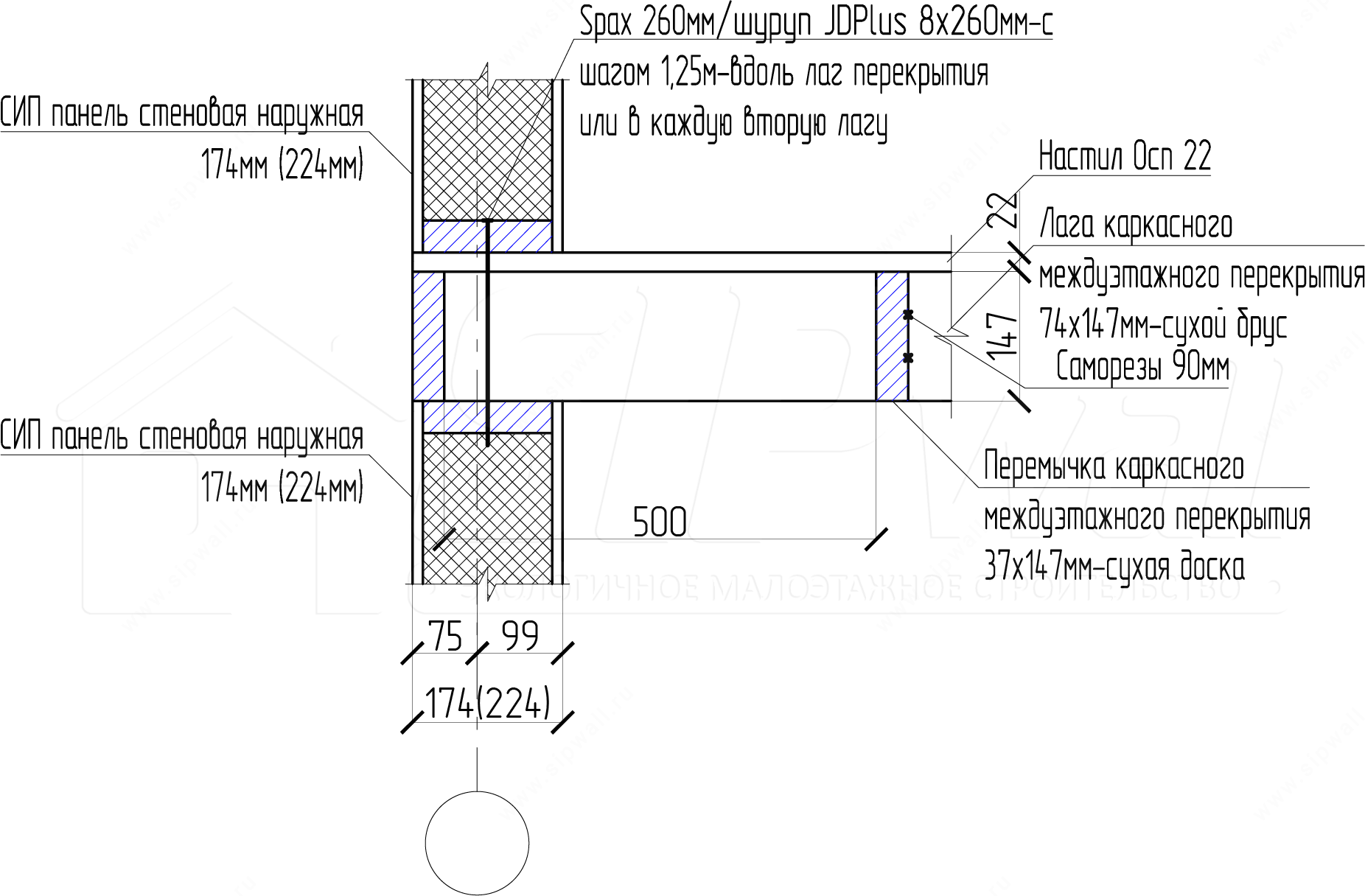

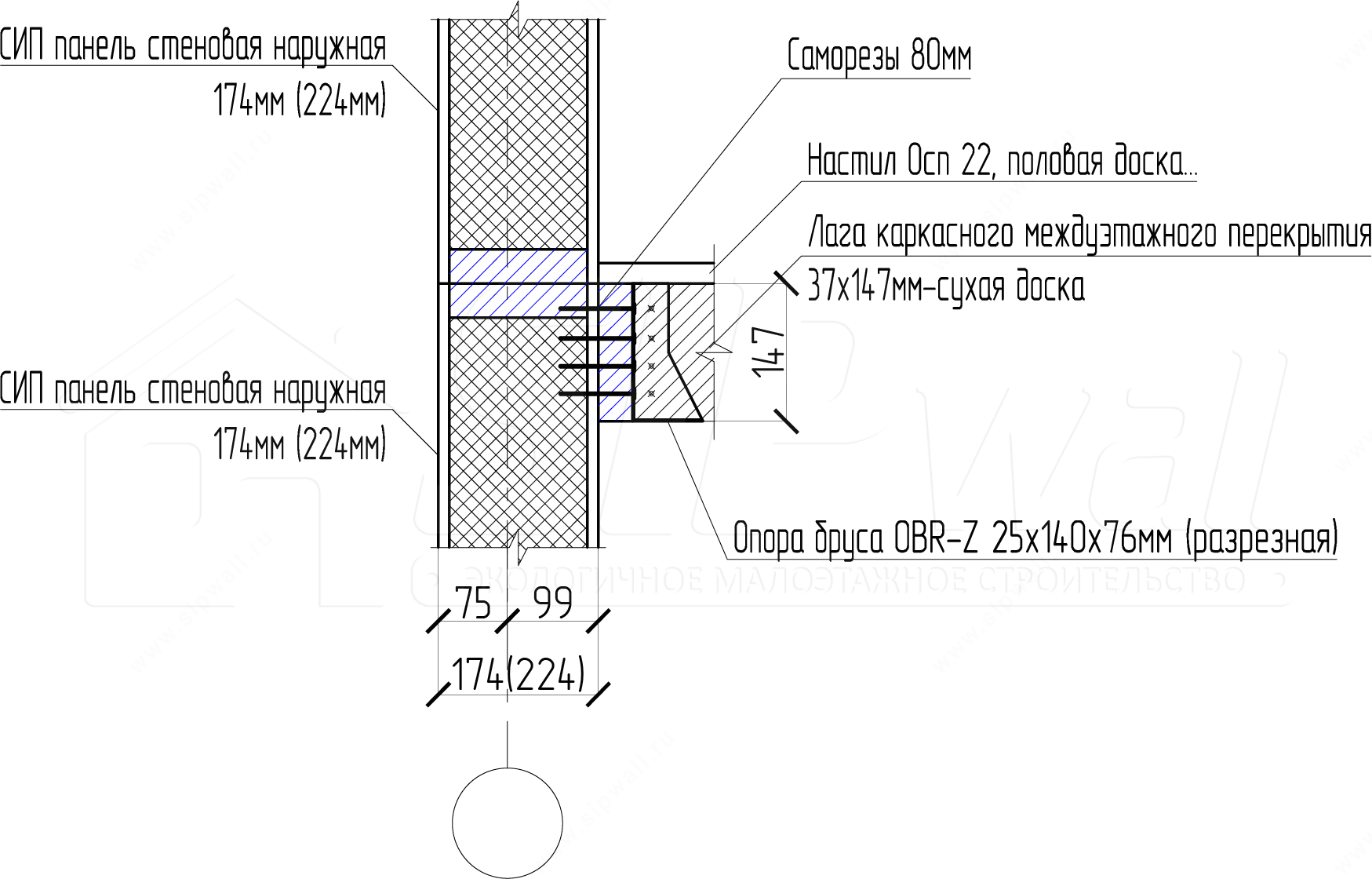

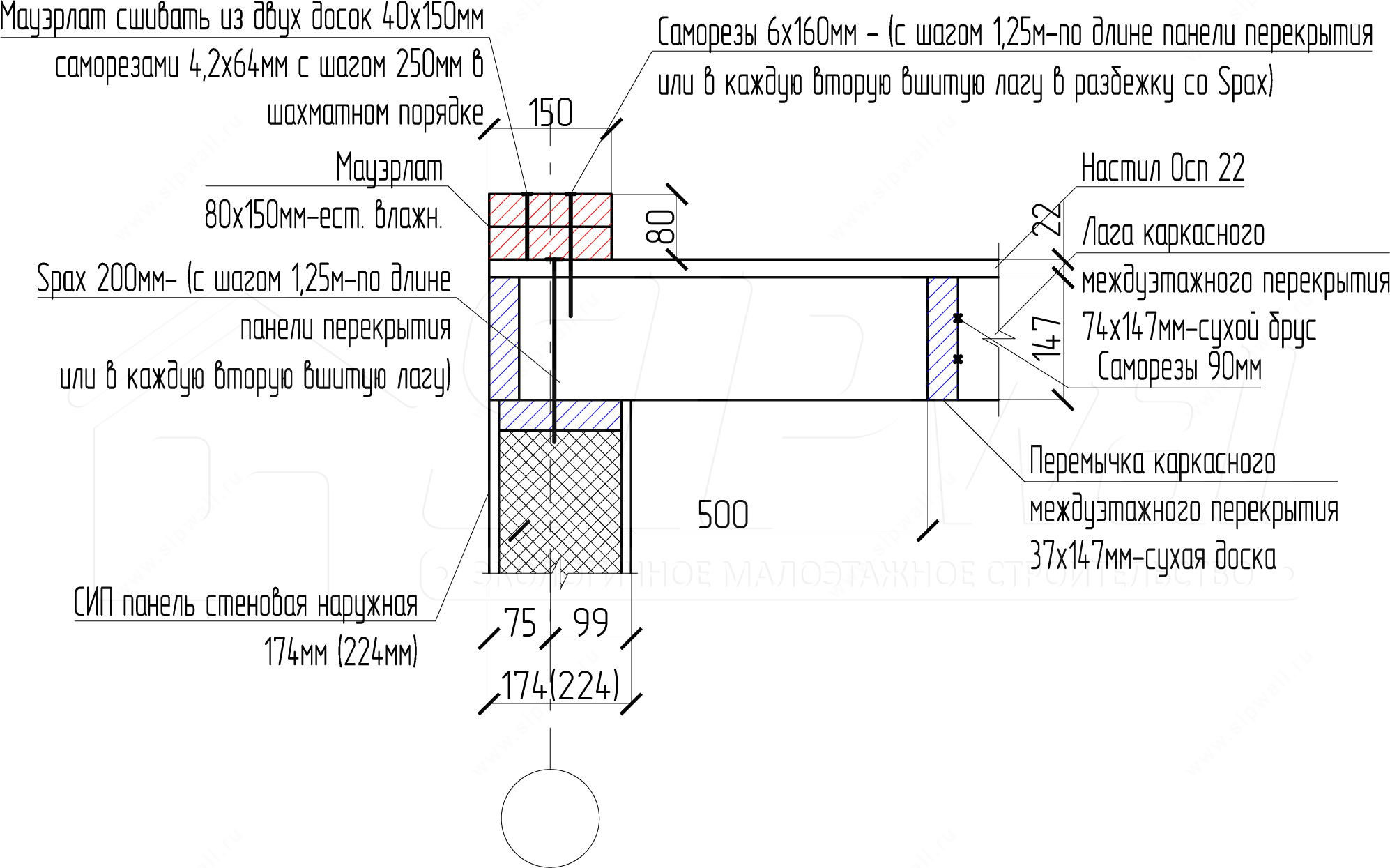

74 × 147 mm kerestelerden çerçeve ara kat döşemesi yapımı (içine dikilmemiş)
74 × 147 mm kerestelerden çerçeve çatı arası döşemesi yapımı (içine dikilmemiş)
6. 147 kerestelerden çerçeve döşeme yapımı (içine dikilmiş)

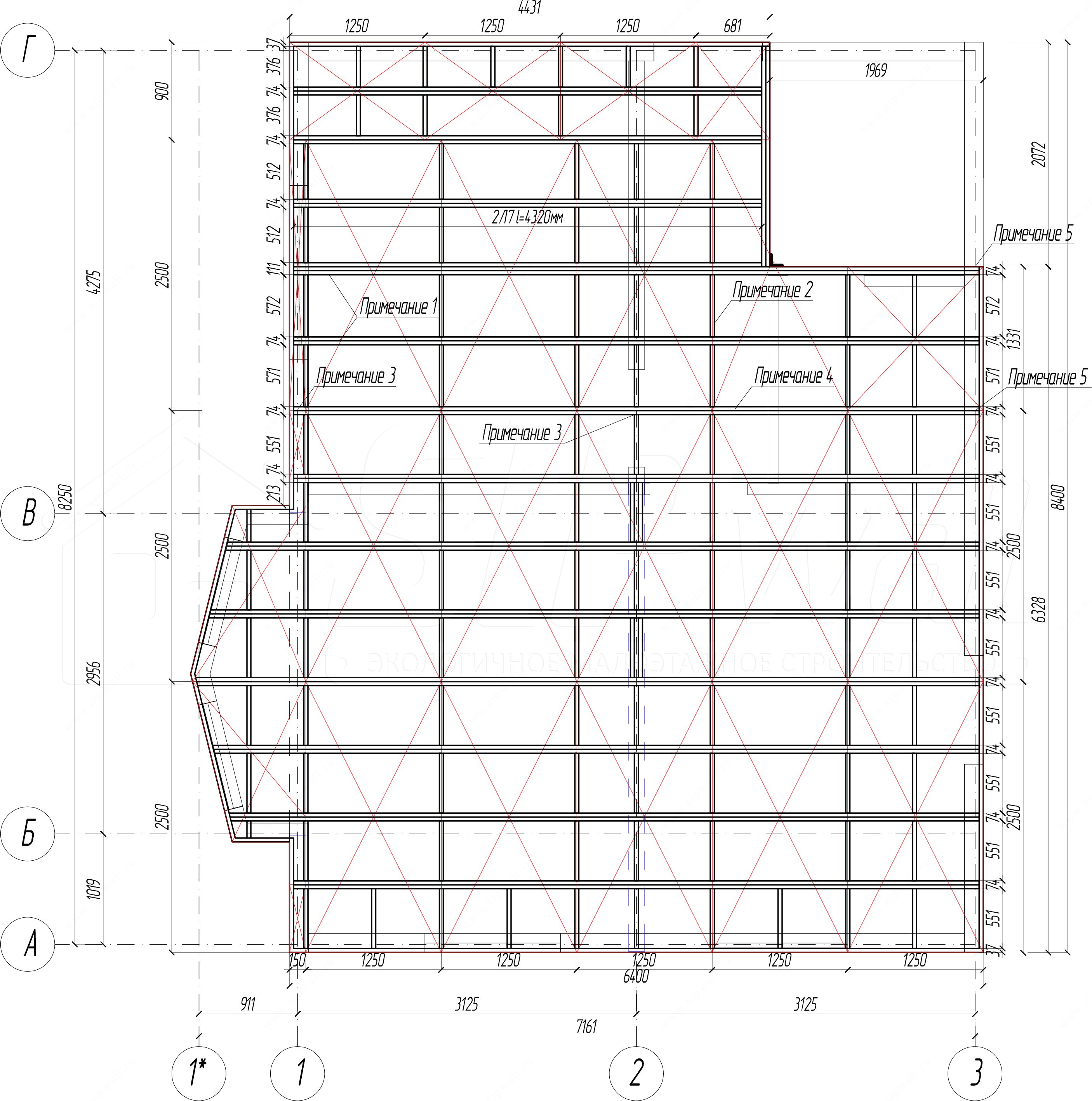

7. 197 tahtalardan çerçeve döşeme yapımı (içine dikilmemiş)
Not. 1. OSB döşemeyi 3,5 × 41 mm vidalarla sabitleyin (OSB levha başına 54 adet). 2. Ara kirişleri 4,2 × 90 mm vidalarla, ara kiriş başına 4 adet sabitleyin. 3. Ahşap lagları mesnette 6 × 80 mm vidalarla, detay başına 3 adet sabitleyin. 4. Ahşap lagları 37 × 197 mm tahtadan 4,2 × 64 mm vidalarla, 250 mm aralıkla şaşırtmalı olarak dikin. 5. İkinci kat duvarlarının alt bağlamasını, ara kat döşemesine ve birinci kat taşıyıcı duvarlarının üst bağlama kerestesine, bir lag atlayarak, JD plus vidalarla 8 × 300 mm veya benzerleriyle sabitleyin.

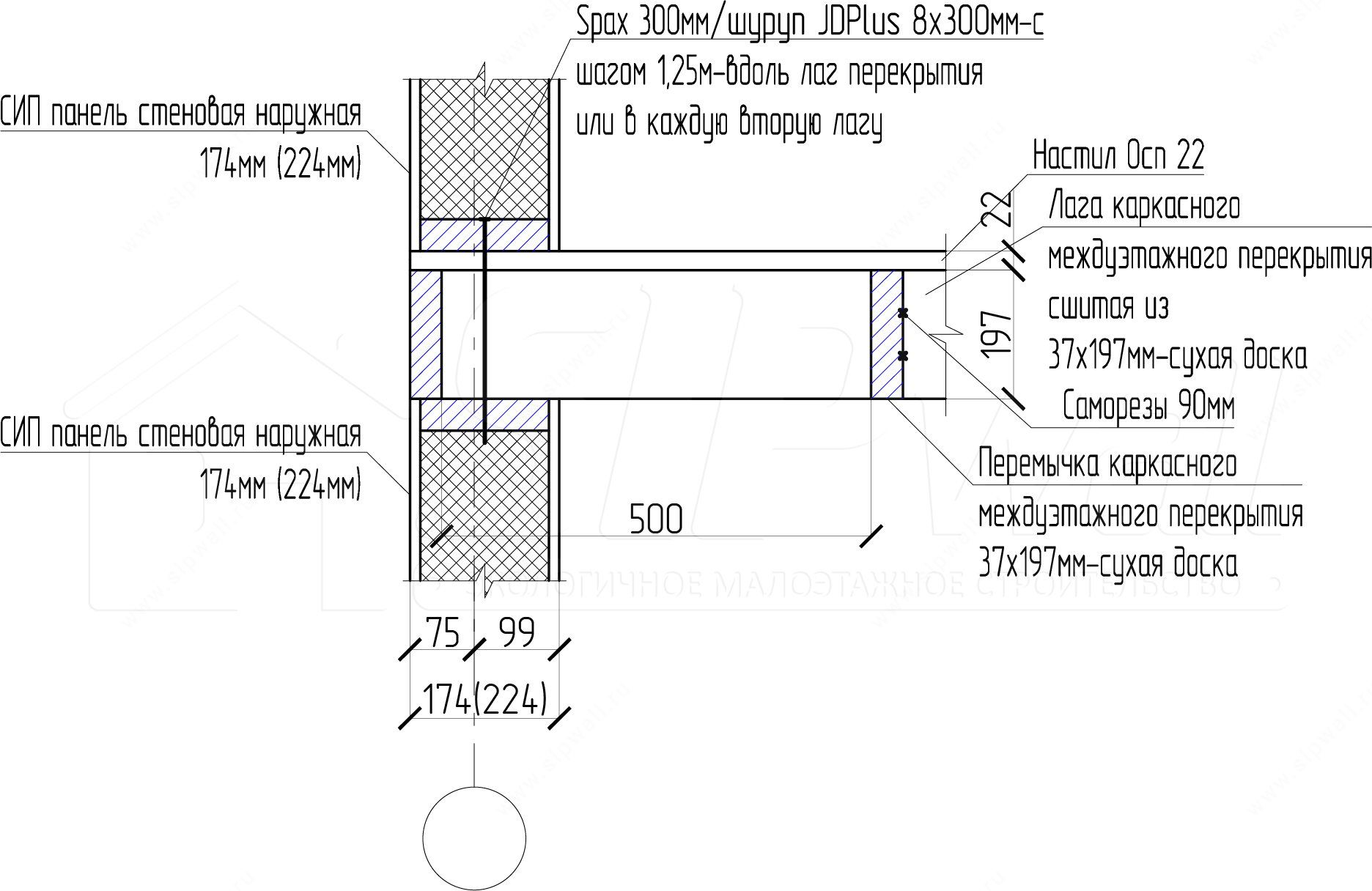

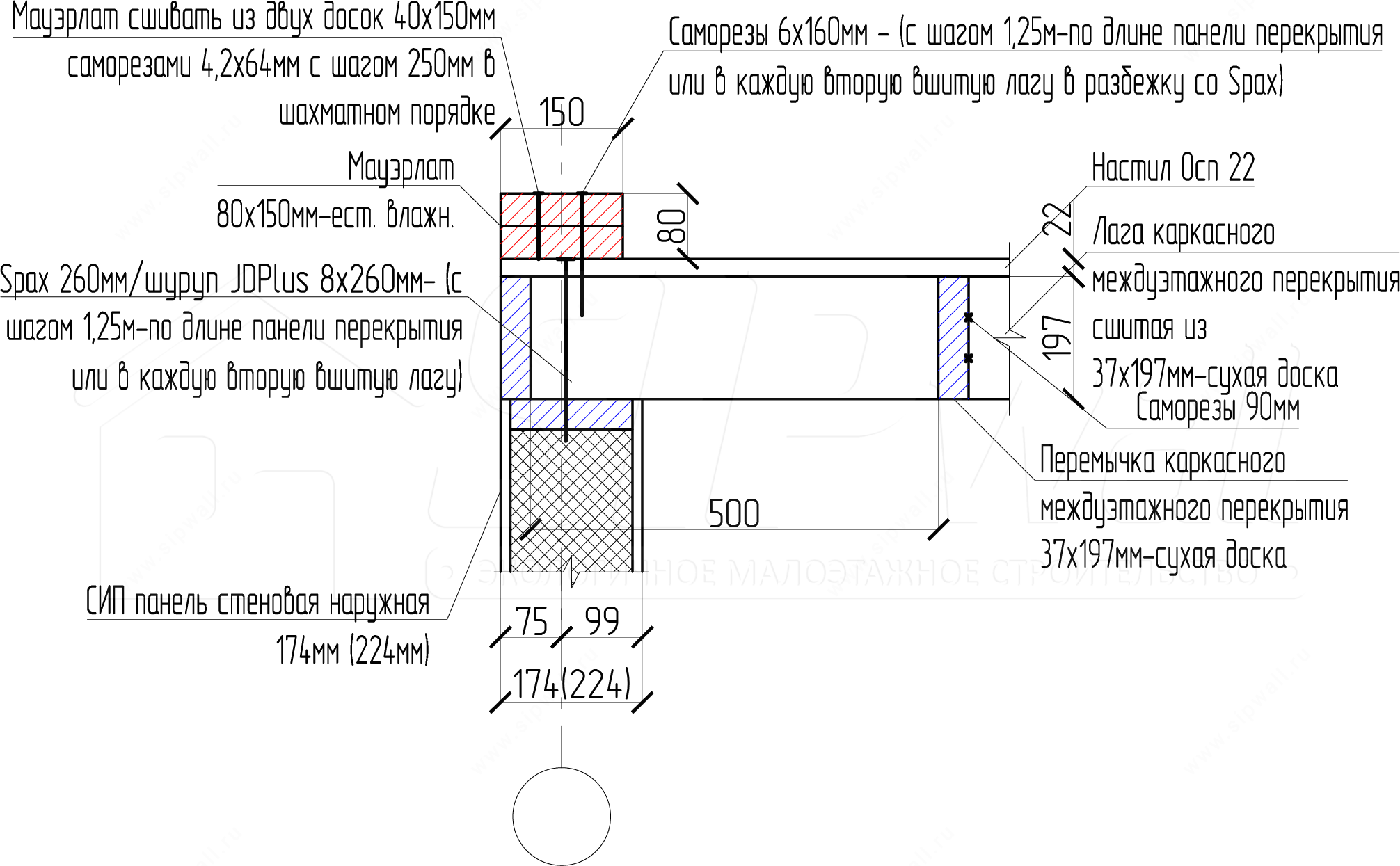

37 × 197 mm tahtalardan çerçeve ara kat döşemesi yapımı (içine dikilmemiş)
37 × 197 mm tahtalardan çerçeve çatı arası döşemesi yapımı (içine dikilmemiş)
