- Veranda ve sundurmada lagların yapımı.
- Veranda ve sundurmada dikmelerin ve kirişlerin yapımı.
- Balkonların yapımı.
- Sundurma ve verandaların başlıca çatı türleri.

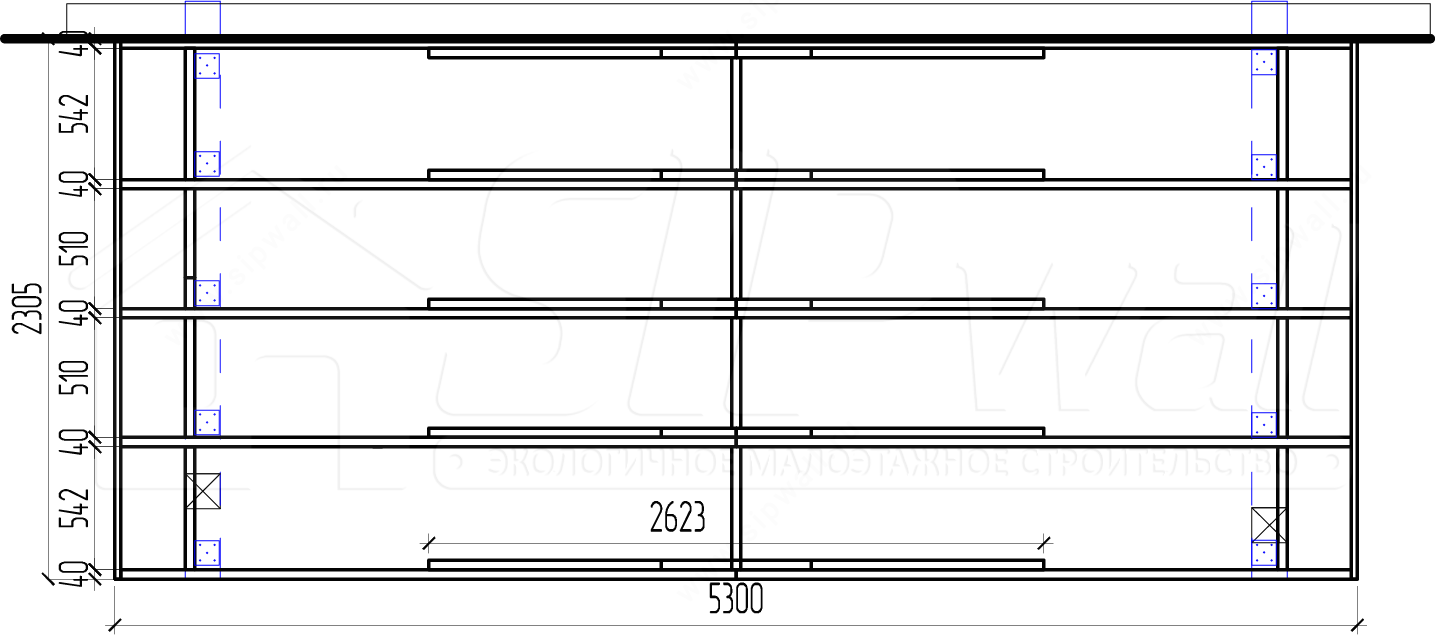

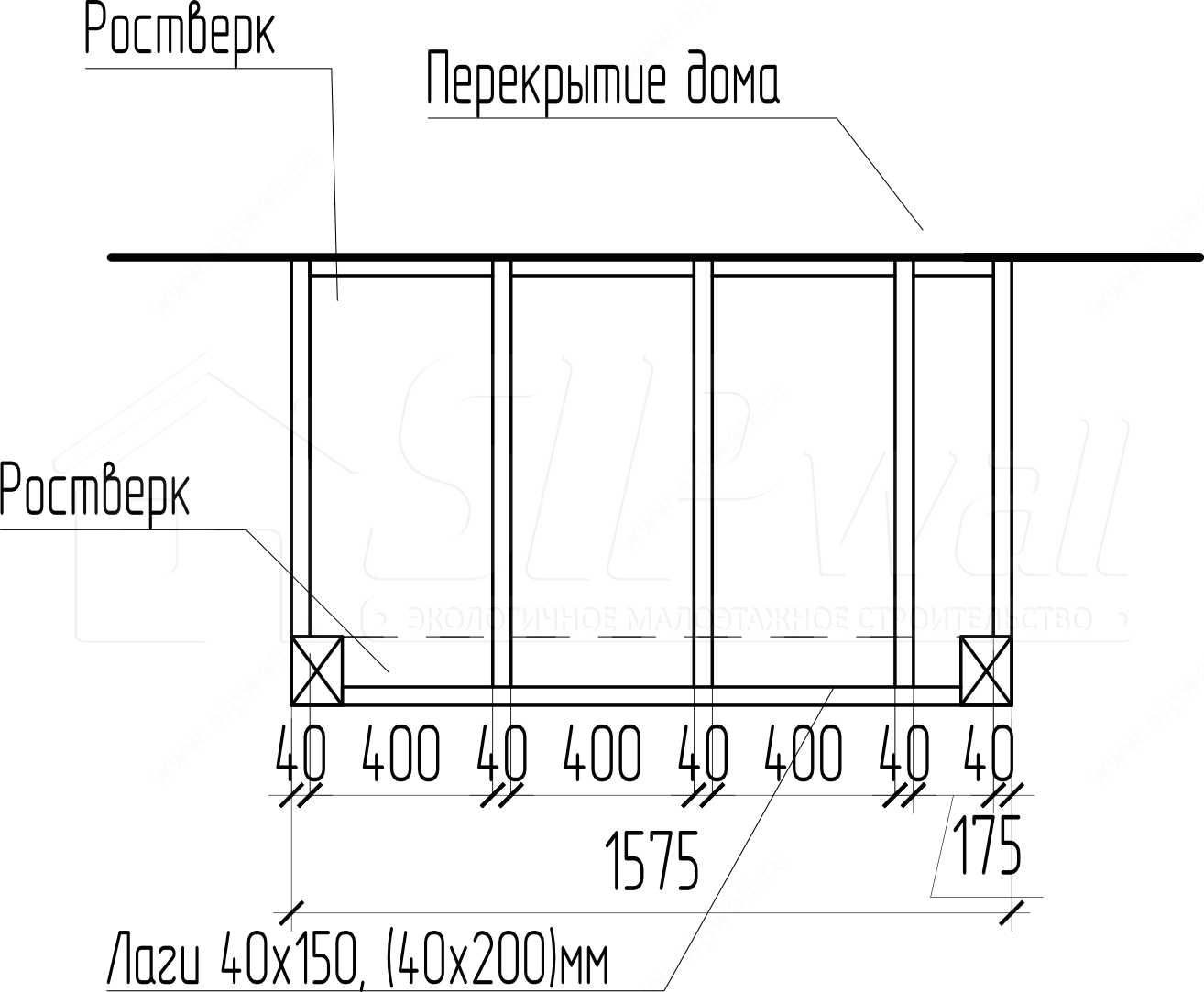

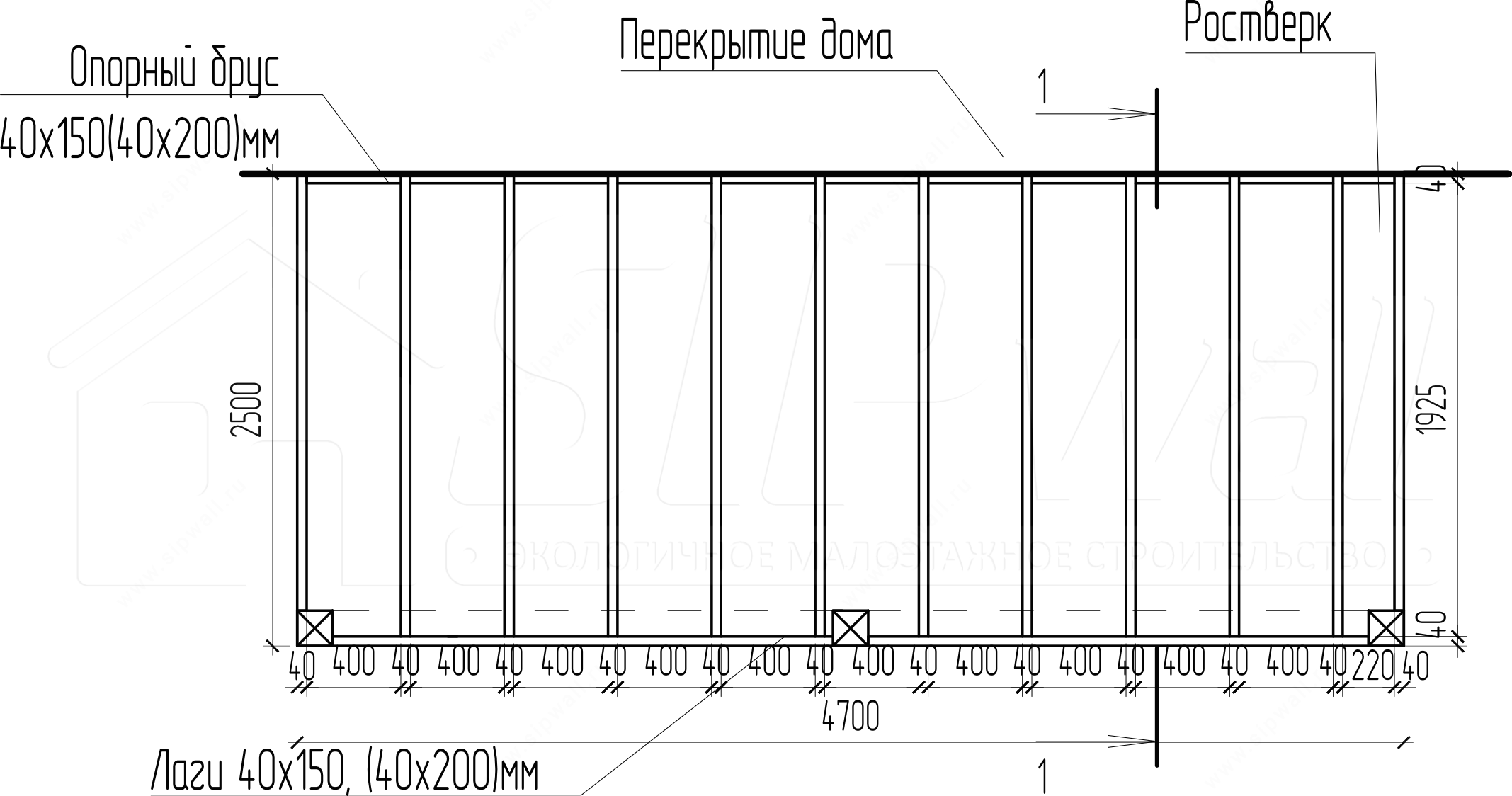

1. Veranda ve sundurmada lagların yapımı
Notlar:
1. Veranda ve sundurma döşeme laglarını, rostverke 80 mm vidalarla, 1 m aralıkla 2 adet sabitlenen 40 × 150 (40 × 200) mm mesnet tahtası üzerine yerleştirin. Döşeme laglarının kendisini 90 mm vidalarla sabitleyin (mesnet başına 4 adet).
2. Laglar arasındaki aralık 400 mm'dir.

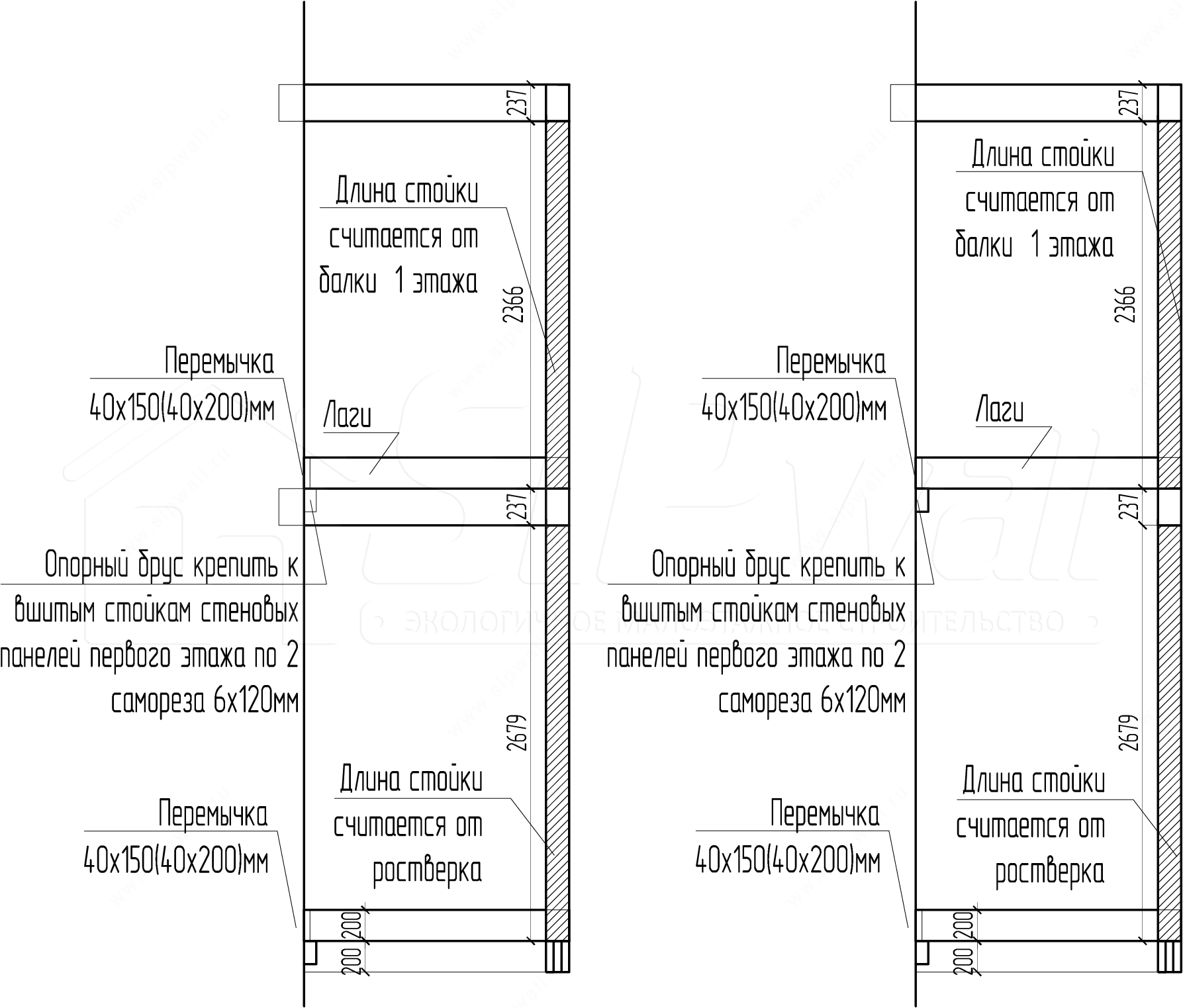

2. Veranda ve sundurmada dikmelerin ve kirişlerin yapımı

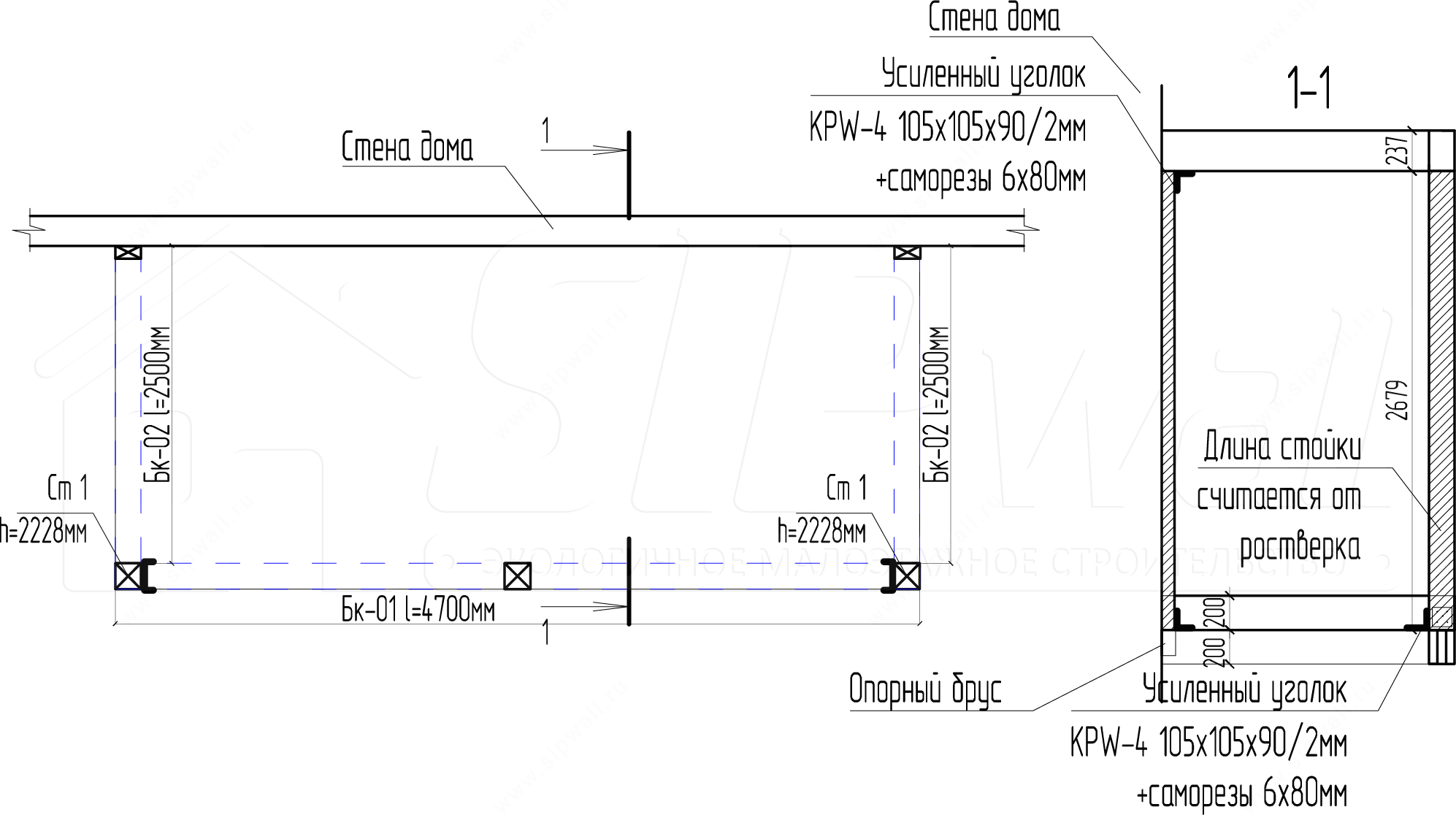

Seçenek 1

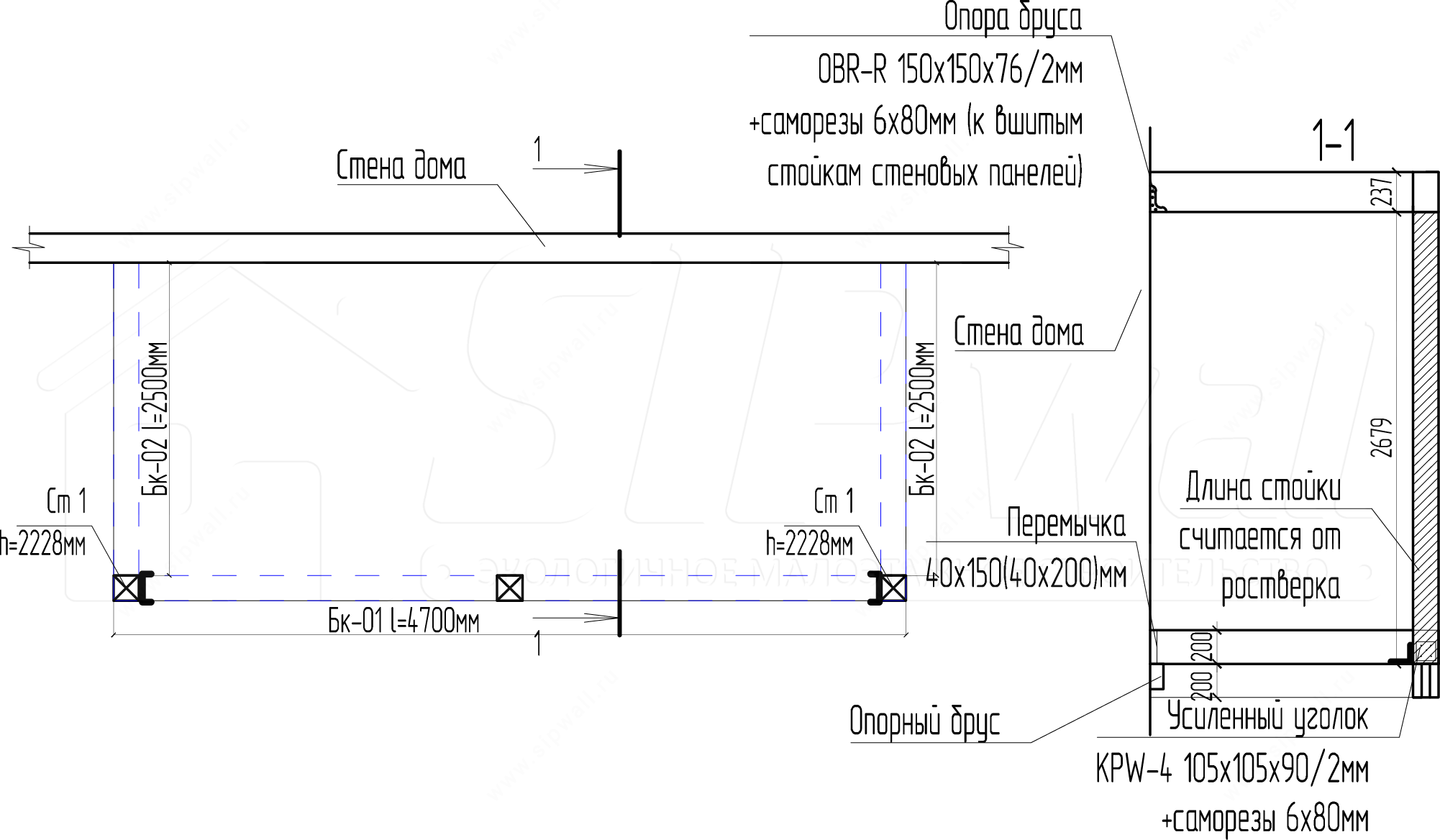

Seçenek 2

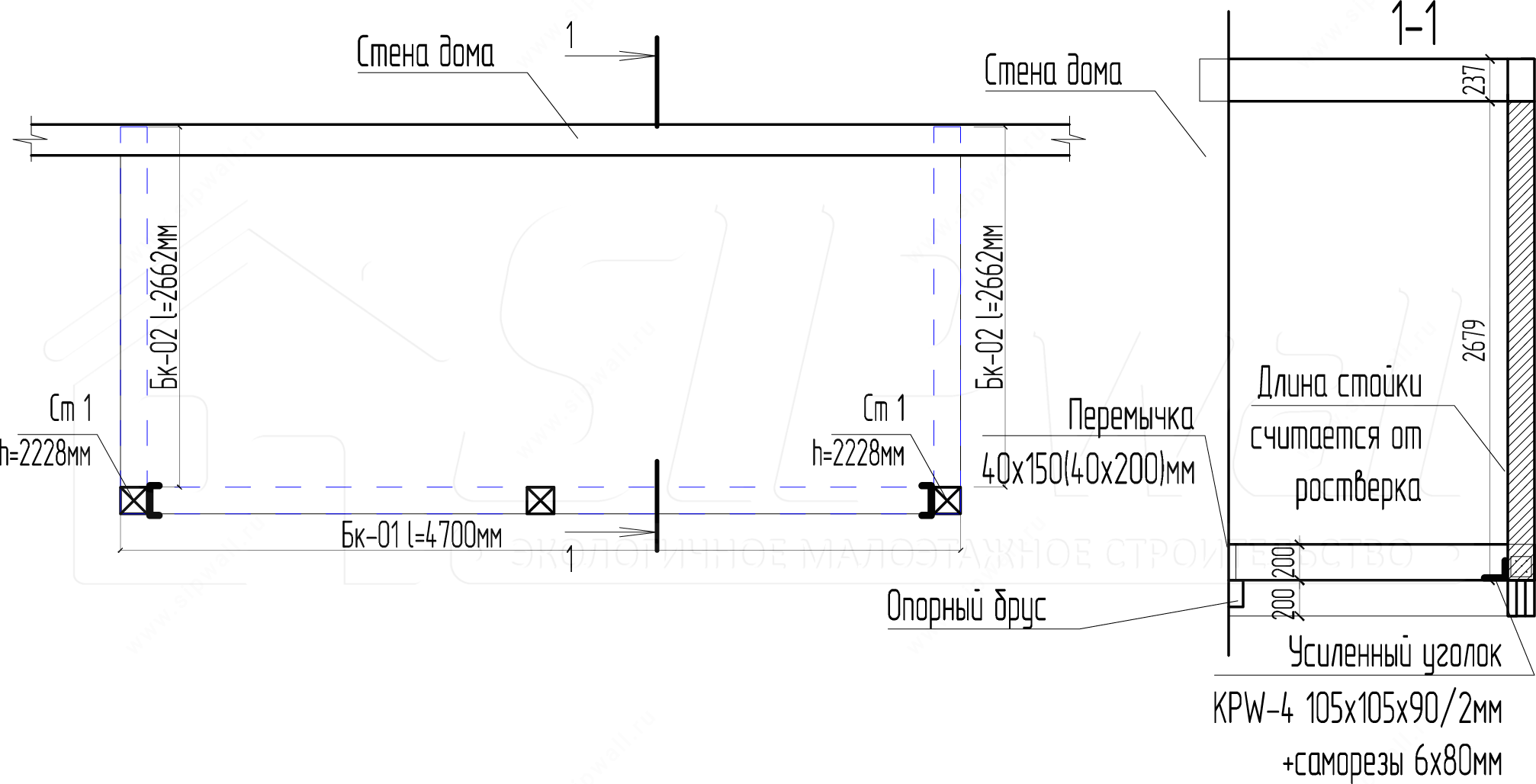

Seçenek 3

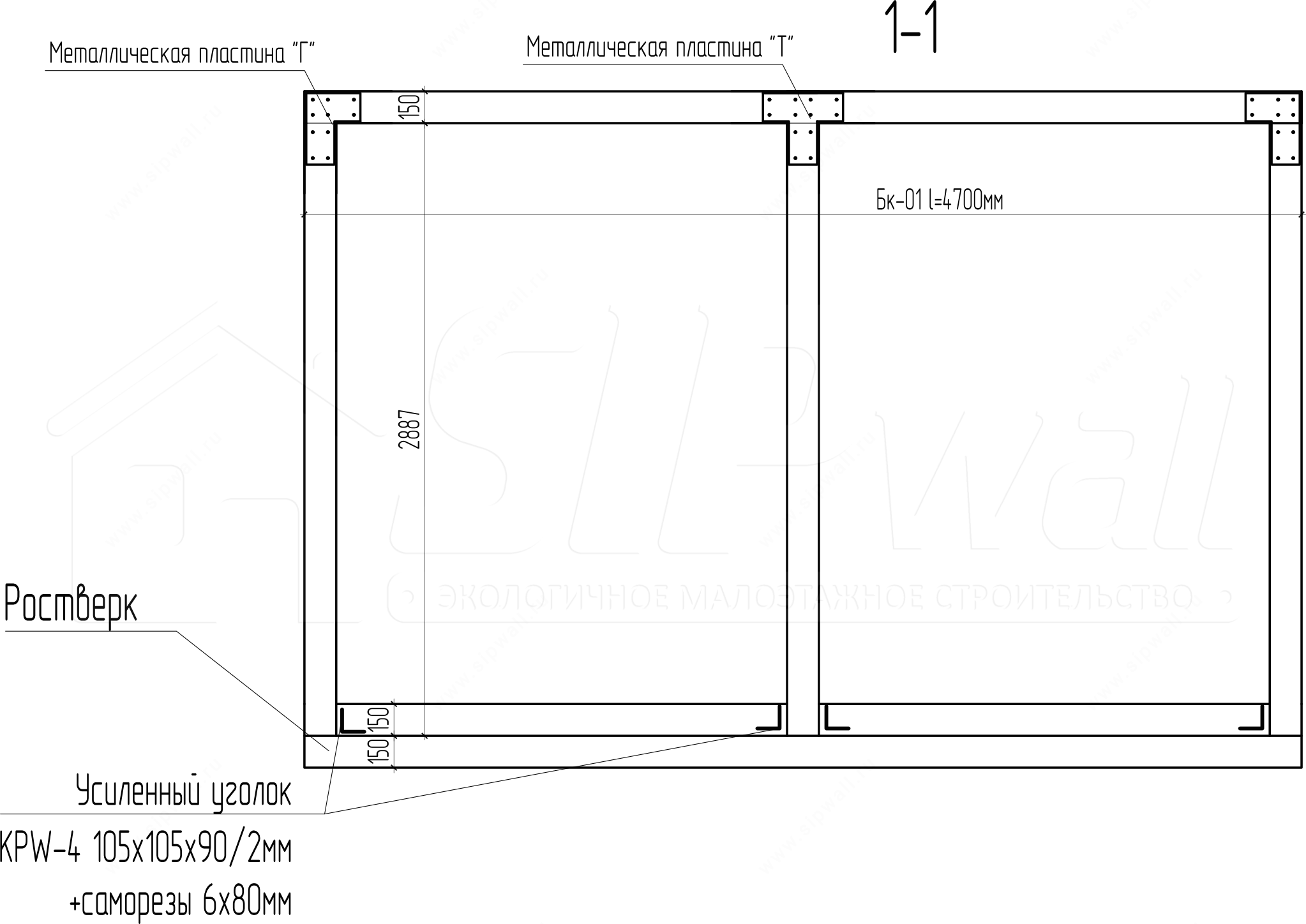

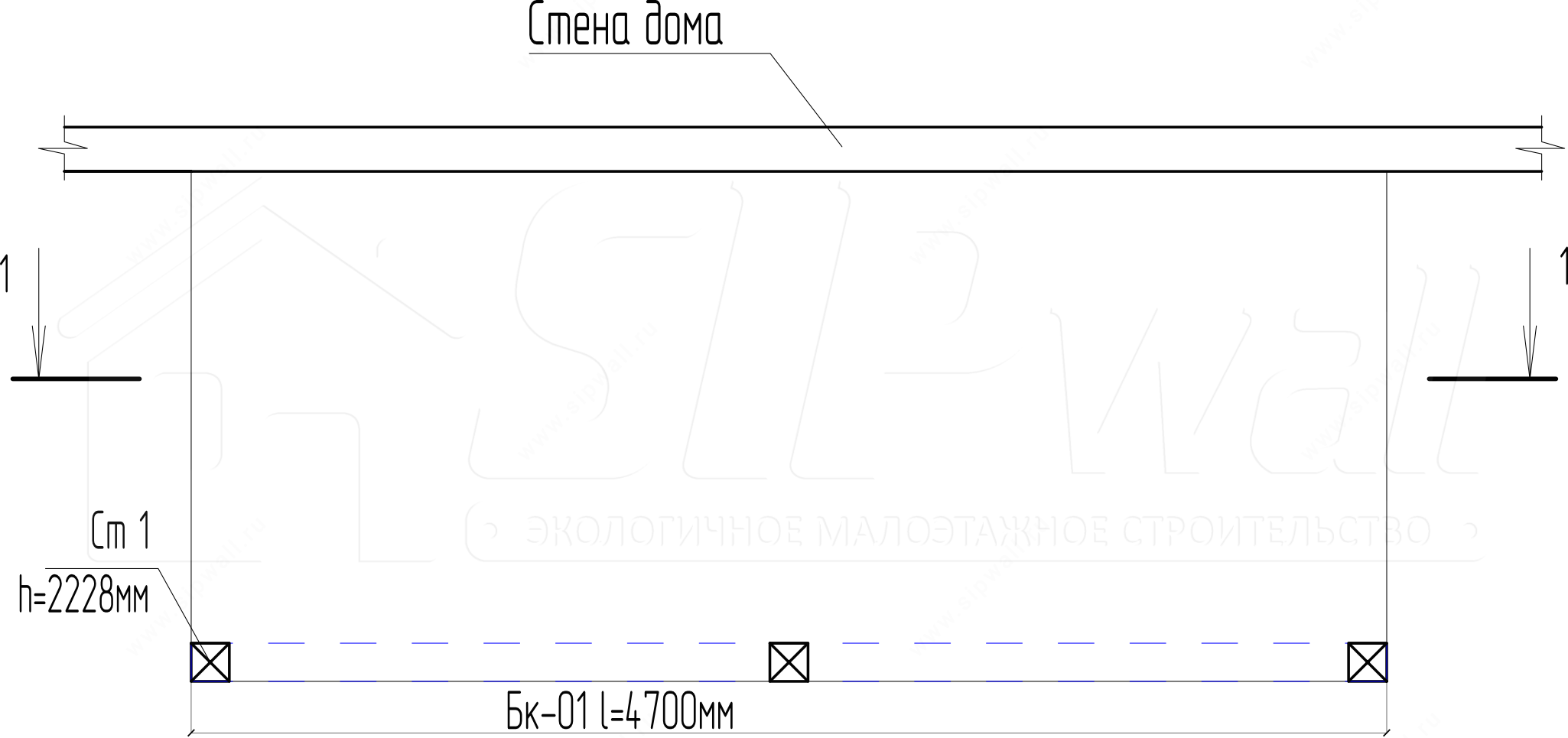

2.1. Veranda ve sundurmada dikmelerin ve kirişlerin yapımı

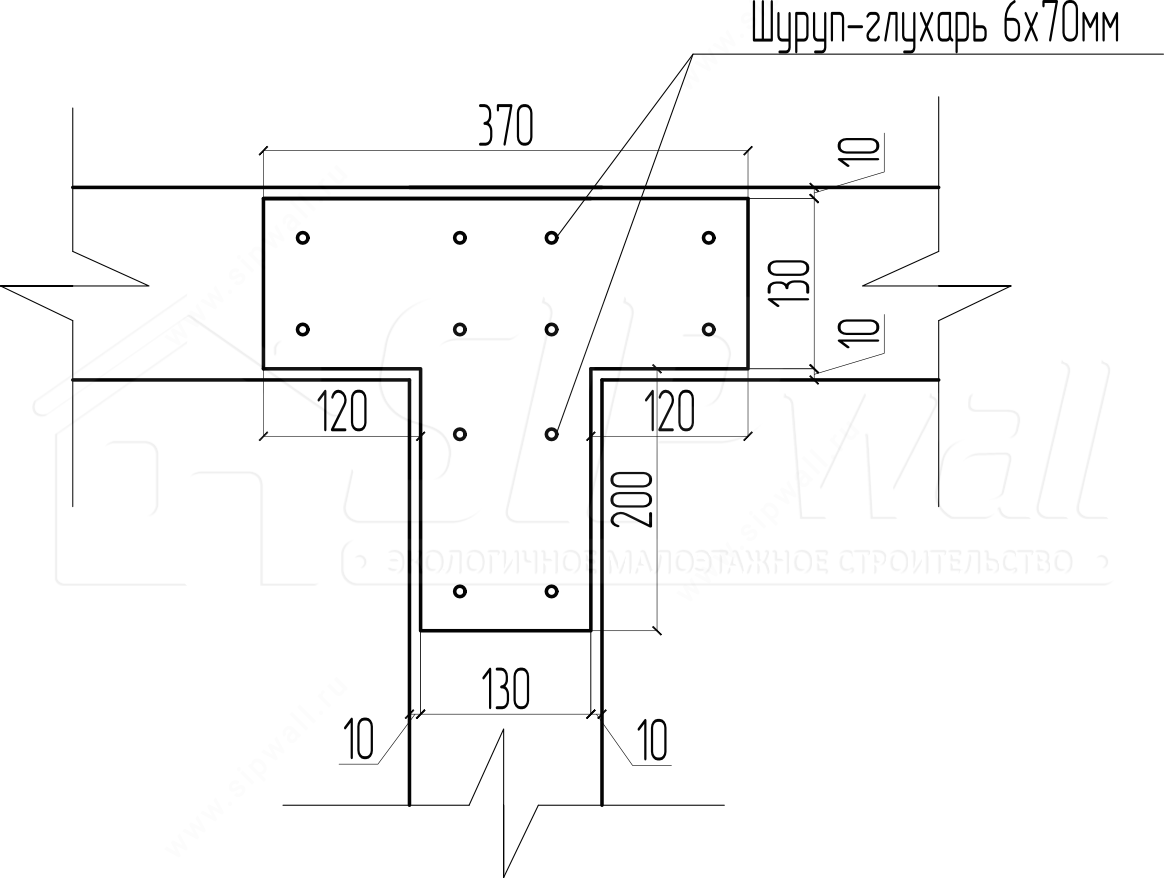

“T” metal plaka

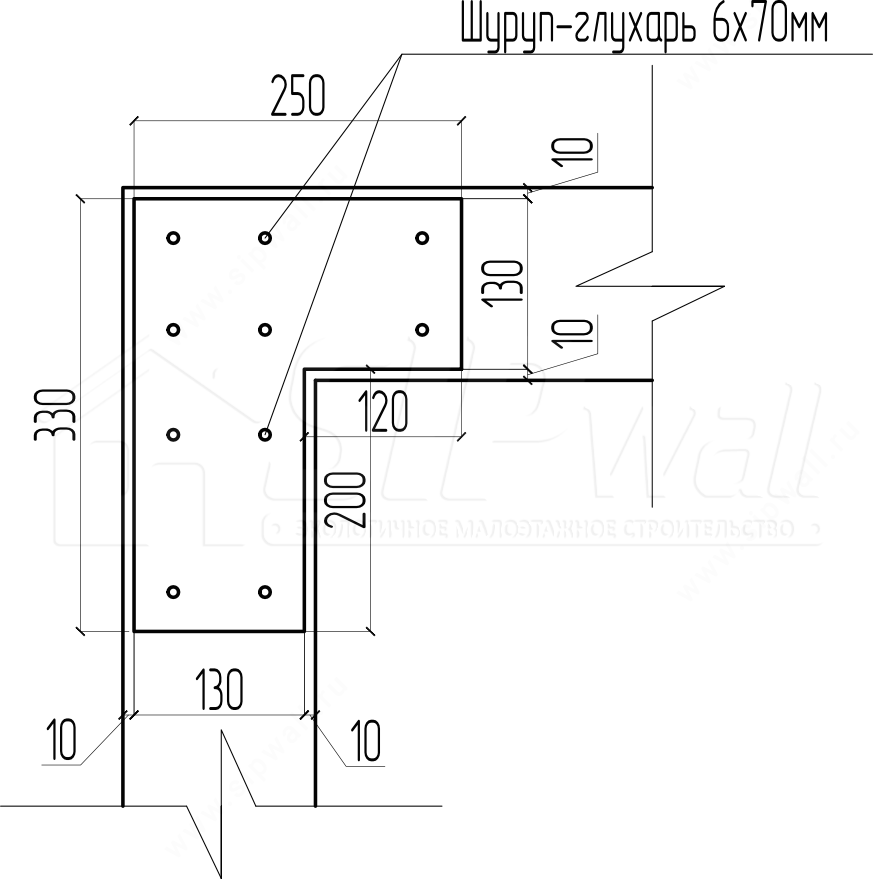

“L” metal plaka
Notlar:
1. Sundurma ve veranda dikmelerini ahşap rostverke 2 KPW-4 güçlendirilmiş köşebentlerle (105 × 105 × 90 × 2,5 mm) sabitleyin.
2. Sundurma ve veranda kirişlerini dikmelere iç taraftan, “T” metal plakalar ve 6 × 70 mm lag vidalarla (plaka başına 12 adet) ve “L” metal plakalar ve 6 × 70 mm lag vidalarla (plaka başına 10 adet) sabitleyin.
3. Balkonların yapımı

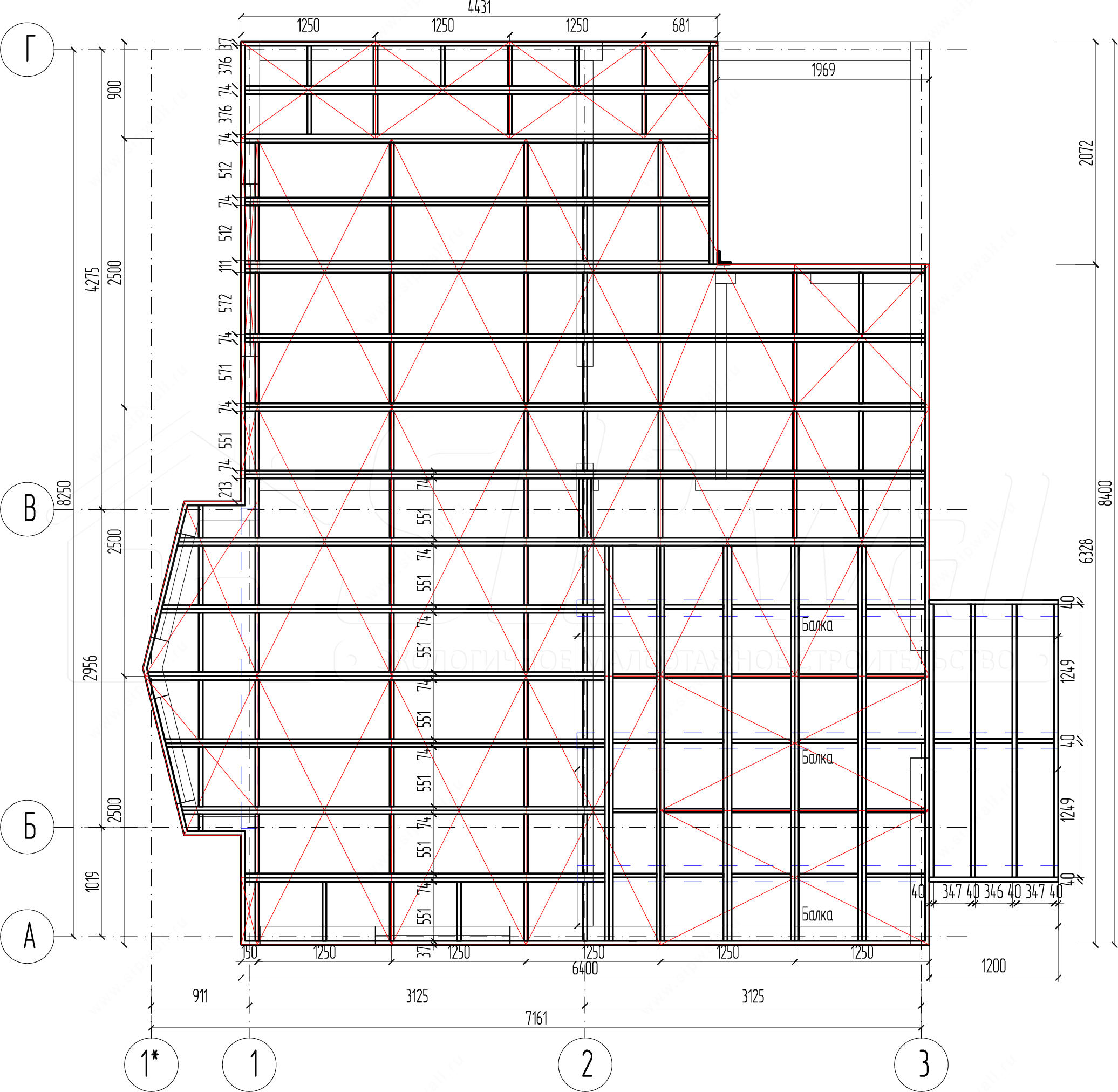

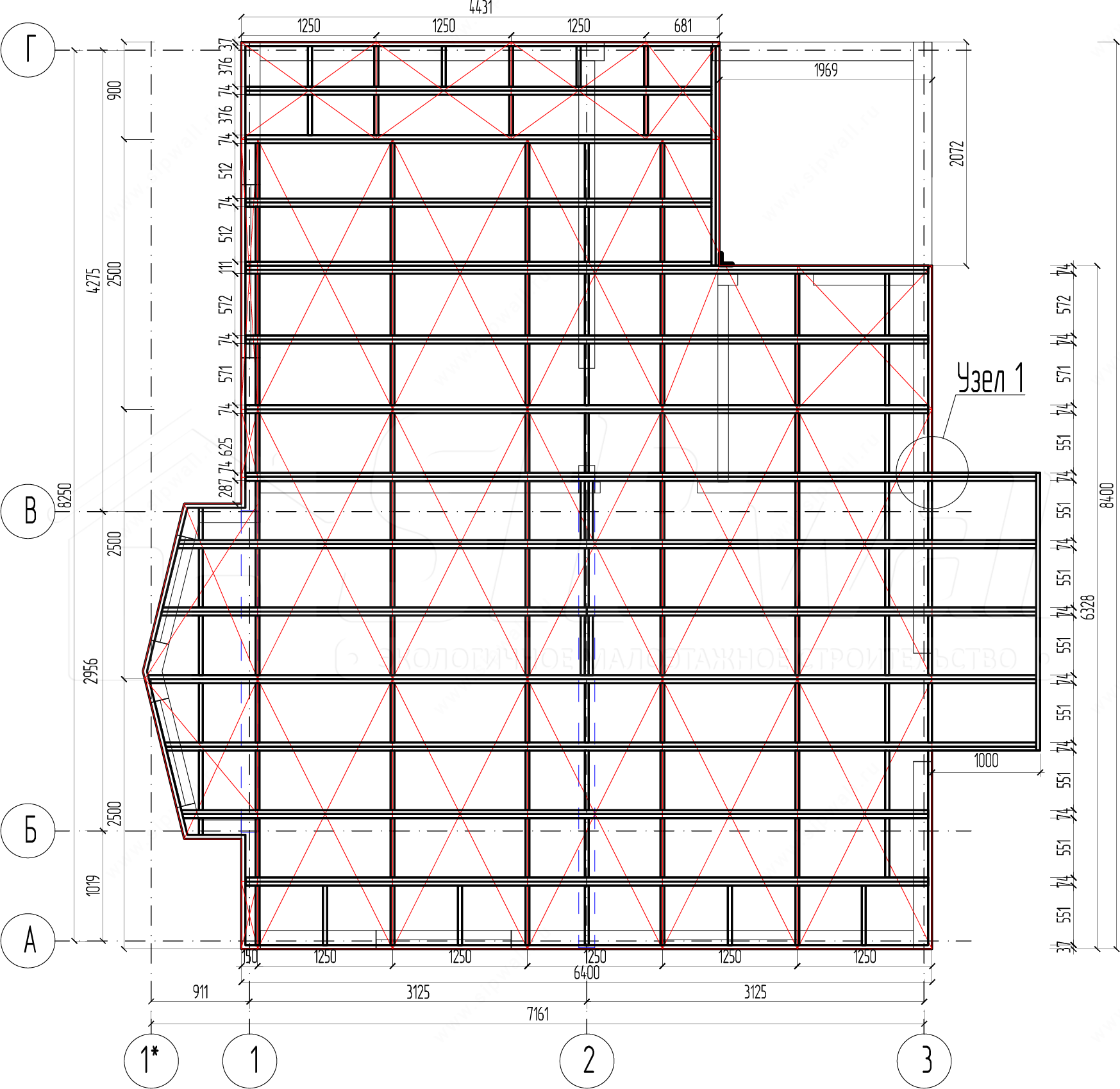

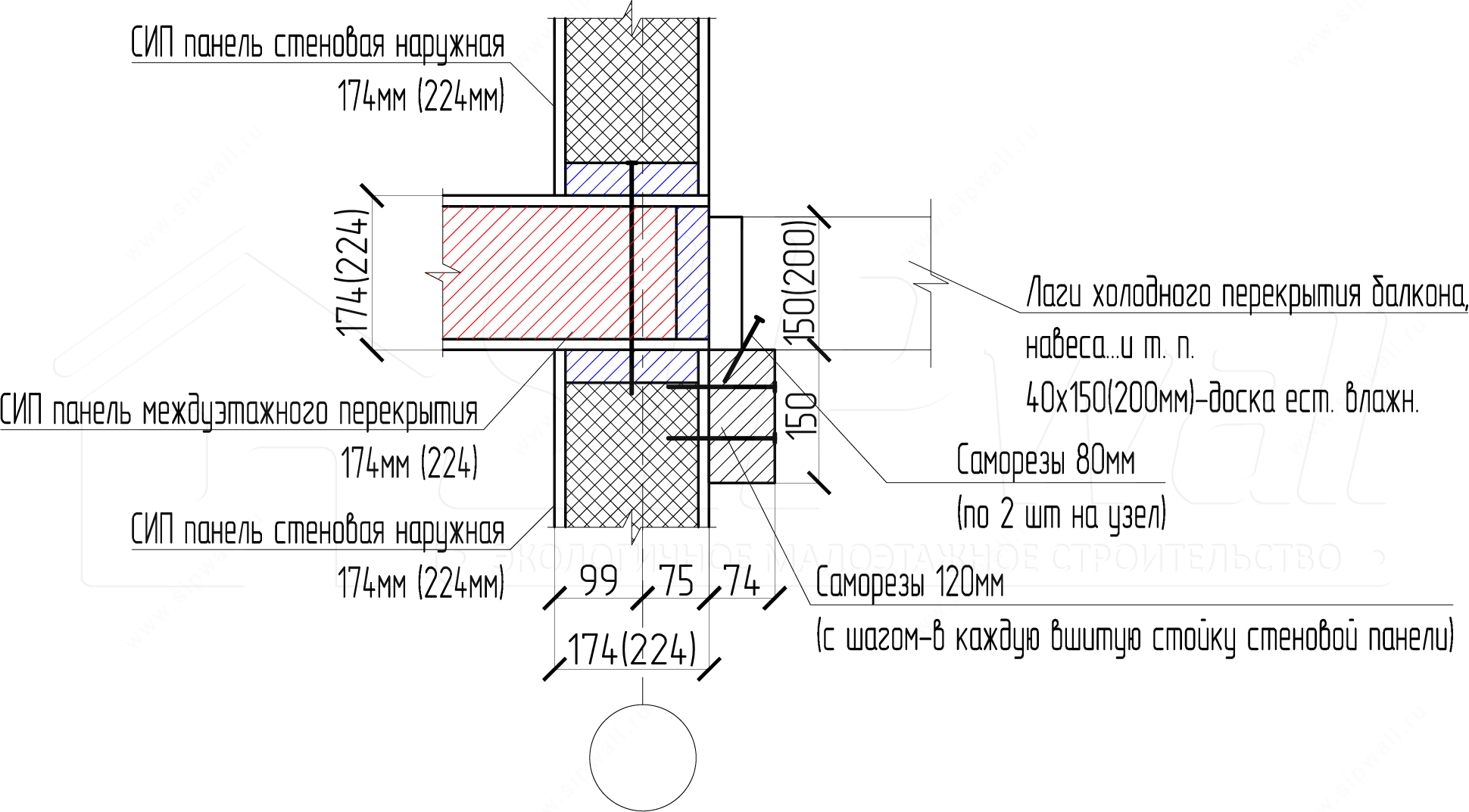

Balkon döşemesinin eve bağlanması
Not:
Evin ara kat döşemesi I kesitli kirişlerden yapılmışsa balkon tahtadan yapılır.

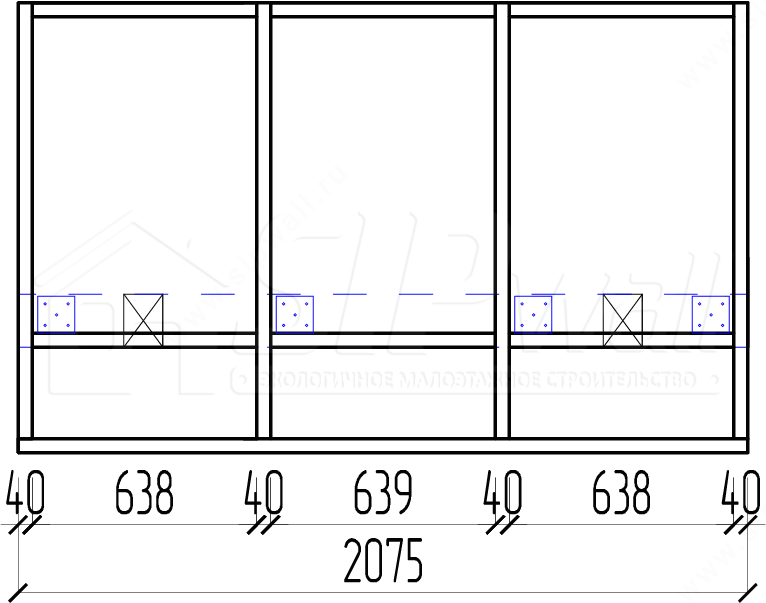

Konsol balkon yapımı

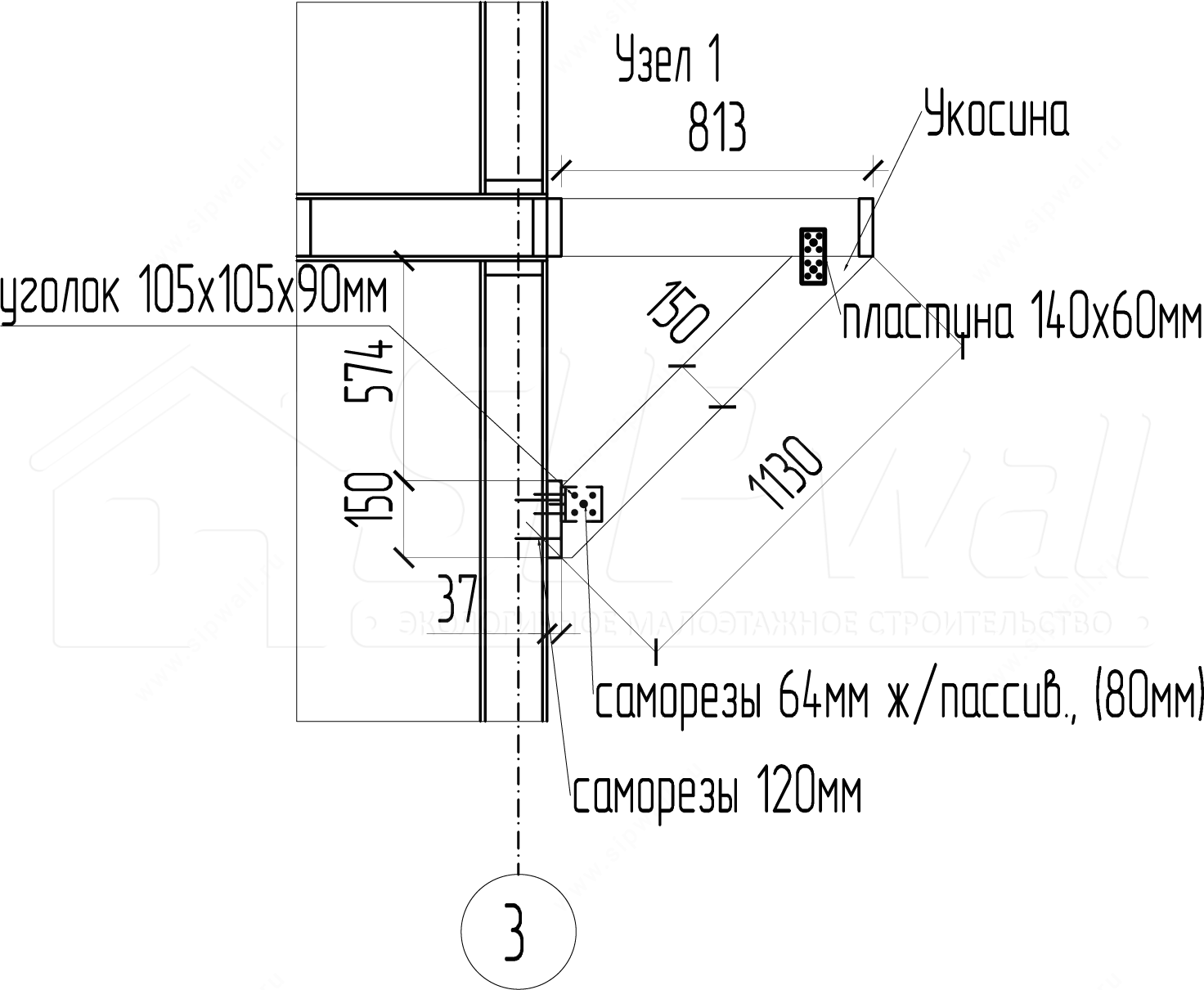

Kirişlere dayanmayan konsol balkon seçeneği
Not:
Konsol çıkma, Ev içindeki lag açıklığının 1/3 değerinden fazla olmamalıdır.
Kirişlere dayanan konsol balkon seçeneği

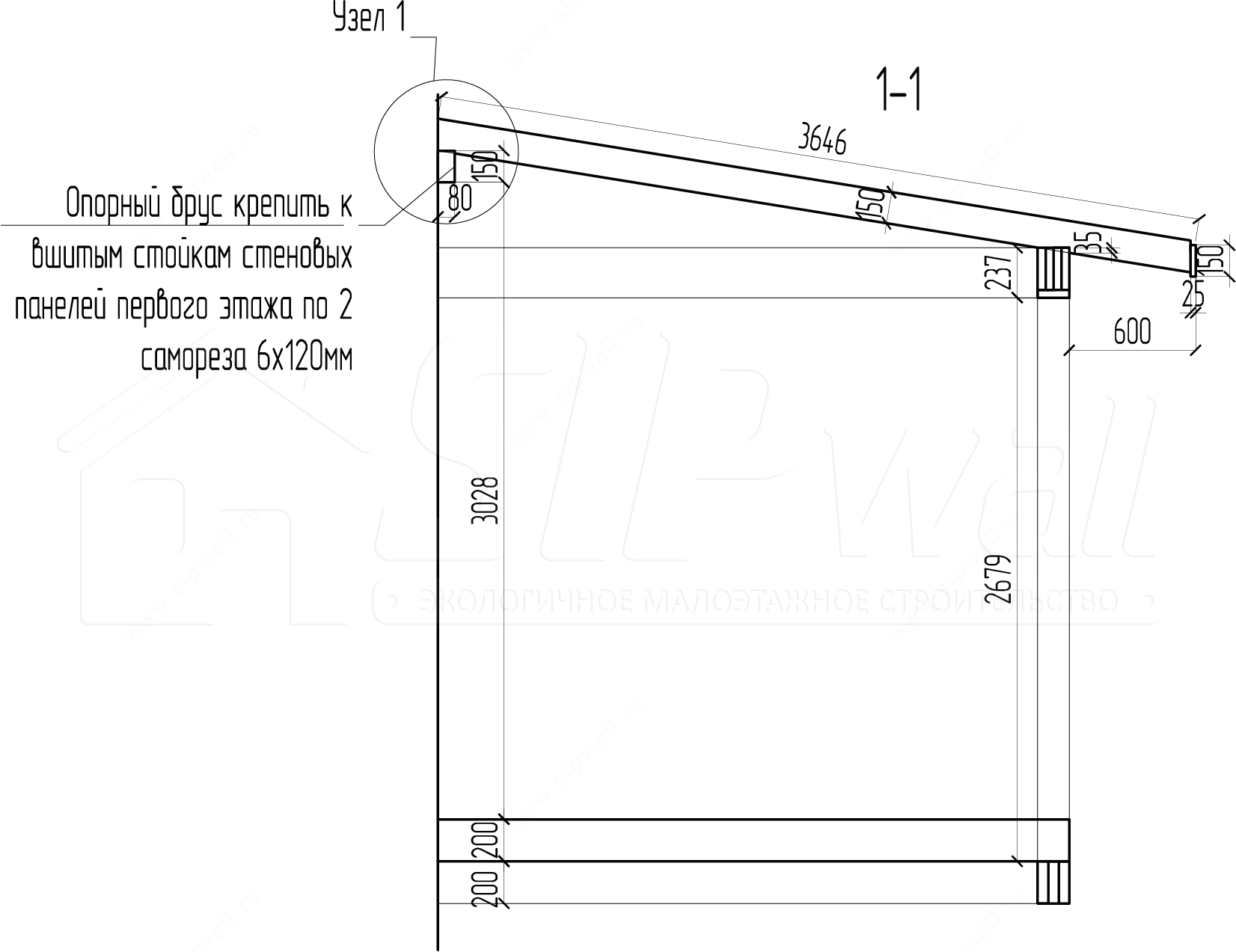

4. Sundurma ve verandaların başlıca çatı türleri
Seçenek 1
Seçenek 2
Seçenek 3
Not:
Merteklerin aralığı hesaba göre alınır.

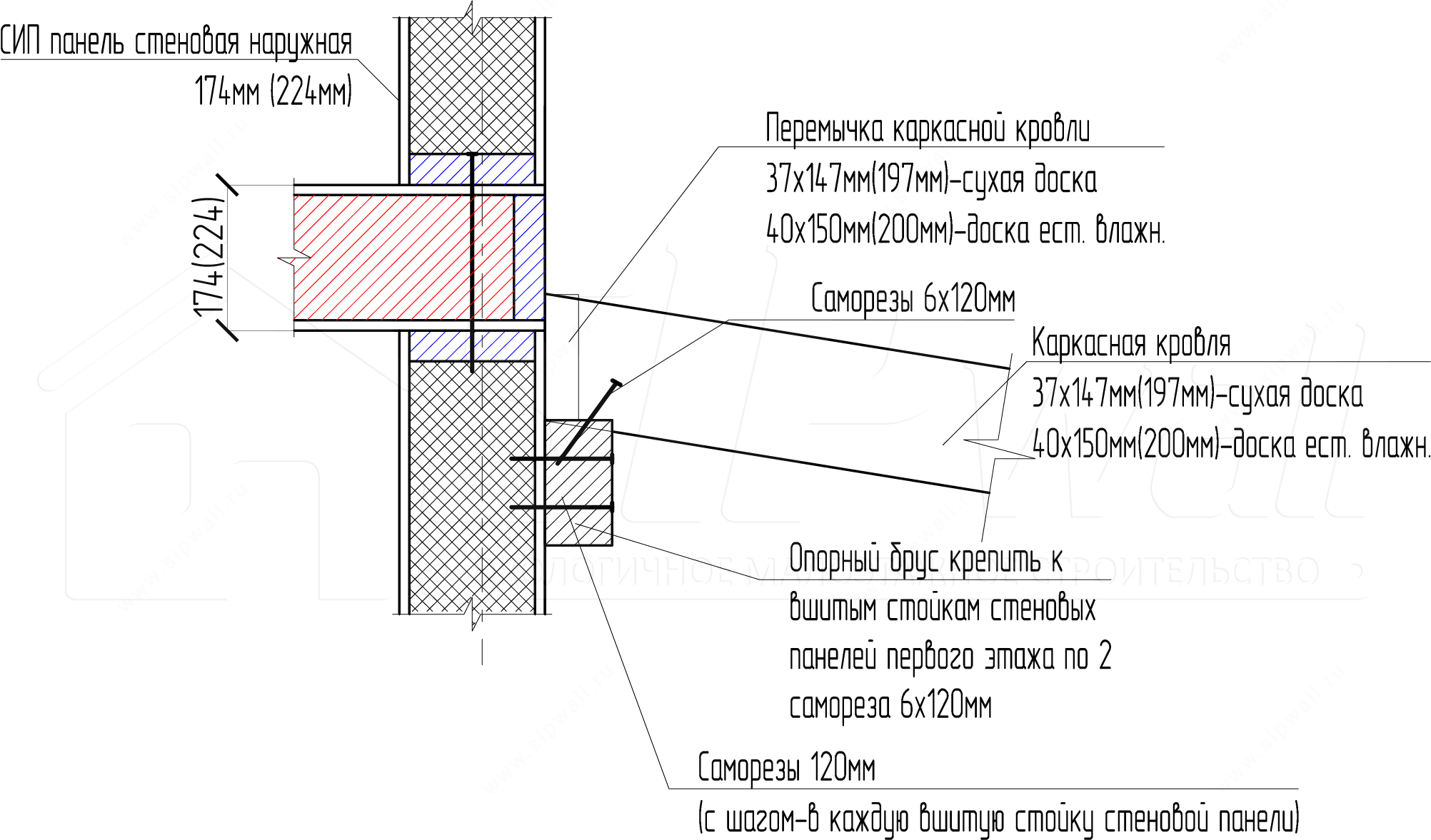

Detay 1
